集成指尖旋转结构的行星齿轮传动组件

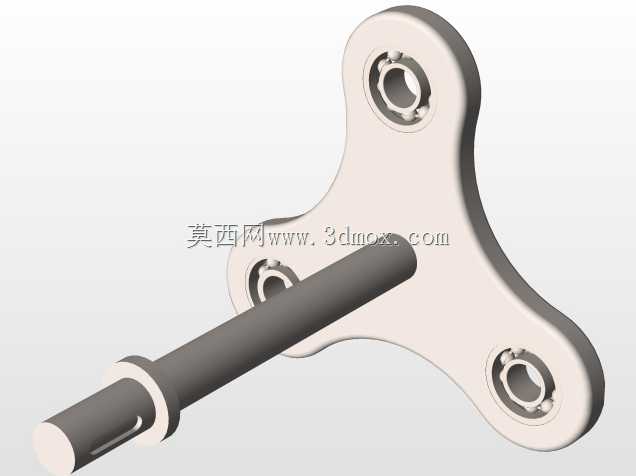

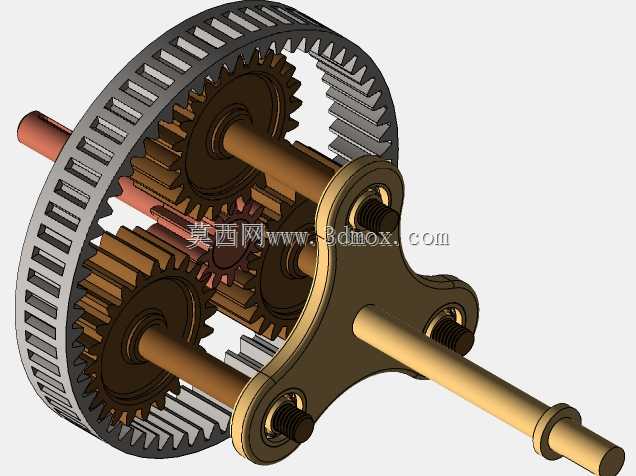

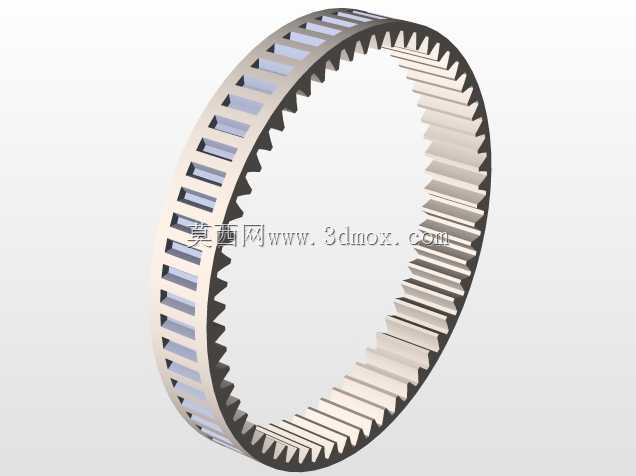

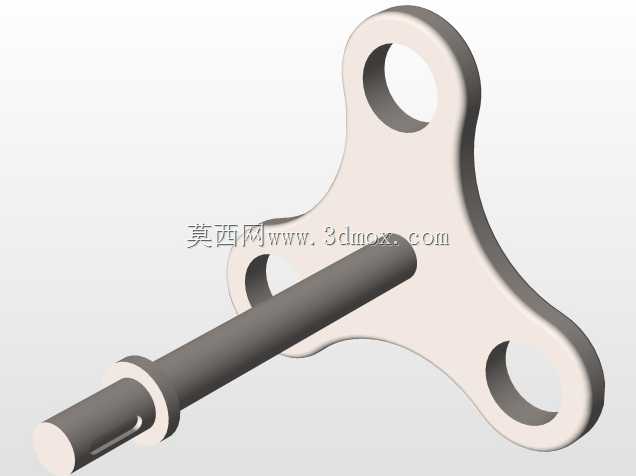

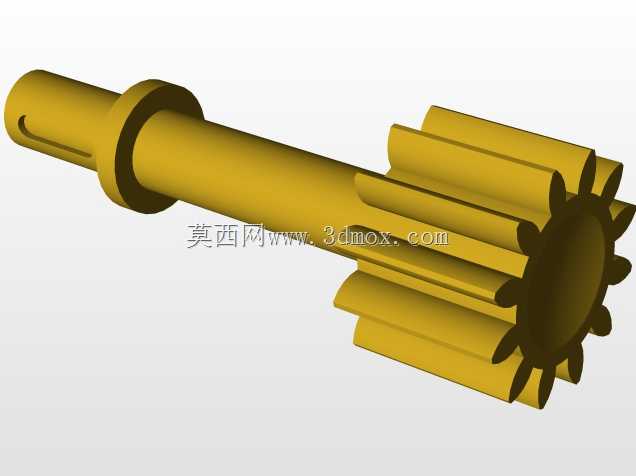

这款集成指尖旋转结构的行星齿轮传动组件，可广泛应用于小型精密传动场景与桌面解压交互装置领域，既能够作为微型减速单元为小型教具、桌面演示装置提供稳定的减速传动输出，也可依托其流畅的齿轮啮合结构作为指尖交互旋转部件，满足日常手部交互的解压使用需求。在实际功能层面，该组件完整保留了行星齿轮传动的核心特性，通过内齿圈、多组行星轮与中心太阳轮的配合实现大传动比的动力传递，行星架作为动力输出端可将输入轴的高速旋转转化为低转速大扭矩的输出动力，同时集成的旋转阻尼结构让组件在无动力输入时也能实现顺滑的惯性旋转，兼顾传动功能与交互体验。从设计思路来看，该组件采用了模块化的结构布局，将传统行星齿轮减速器的核心结构进行轻量化优化，在保证齿轮啮合精度的前提下缩减了整体结构体积，各行星轮通过销轴均匀安装在三叉式行星架上，保证运转过程中受力均匀，避免偏载导致的卡顿与磨损；内齿圈采用一体式环形结构，齿形加工精度匹配行星轮与太阳轮的模数参数，啮合间隙控制在合理范围内，既保证传动过程的顺滑无卡顿，也避免间隙过大导致的传动回程误差。在外形尺寸与安装边界层面，该组件整体为同轴式圆柱布局，输入轴与输出轴保持同轴线设计，最大外轮廓为内齿圈的外圆柱面，安装时可通过内齿圈外圈的定位结构进行固定，也可根据使用需求选择固定行星架、内齿圈或太阳轮中的任意一个部件，实现不同传动比的动力输出；输入轴与输出轴的轴径采用通用小型传动轴尺寸，可适配常规的微型联轴器、手轮等外接部件，安装固定时无需额外定制非标连接件，可直接集成到小型传动装置或交互装置中。结构细节上，各行星轮的销轴采用过盈配合固定在行星架的安装孔内，行星轮与销轴之间预留了合理的转动间隙，保证行星轮可绕销轴顺畅自转，同时行星架端部设置了限位结构，避免运转过程中行星轮出现轴向窜动；输入轴与太阳轮采用一体式结构，保证动力输入的同轴度，减少动力传递过程中的能量损耗，整体结构无多余冗余部件，拆装维护便捷，既能够满足机械原理教学演示的直观展示需求，也可作为小型创意装置的核心传动部件使用。
