手动齿轮齿条式压紧夹具结构设计

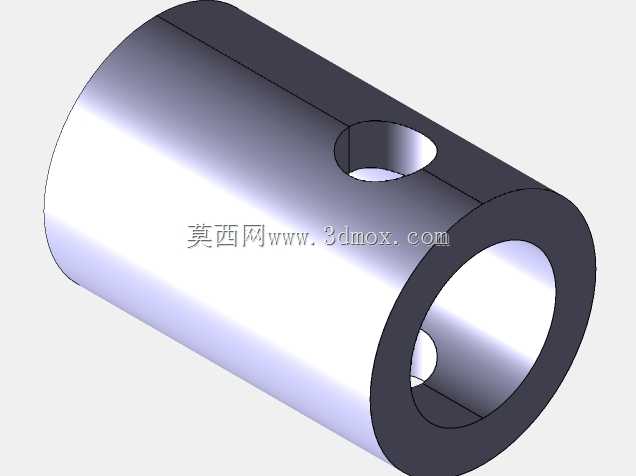

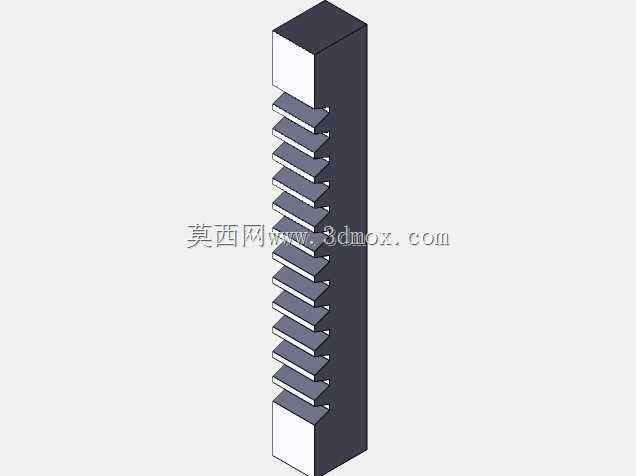

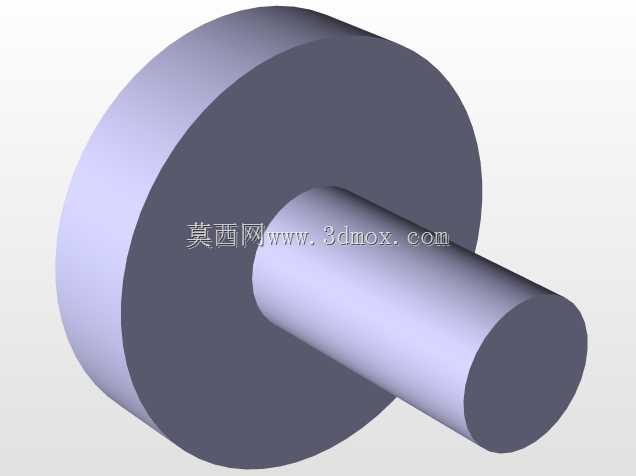

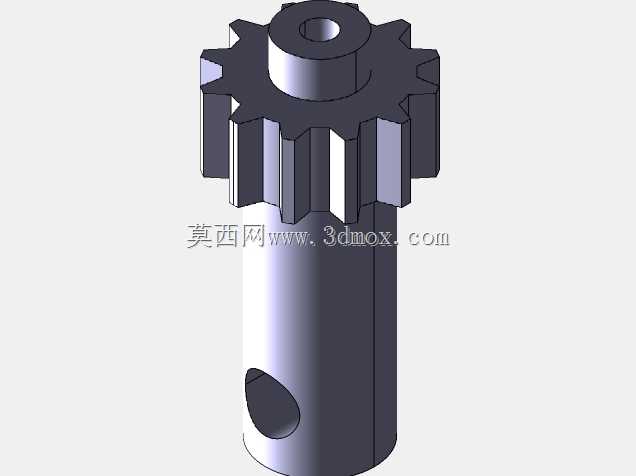

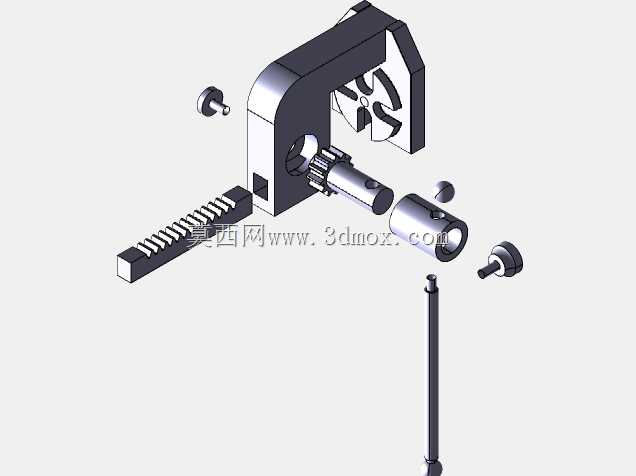

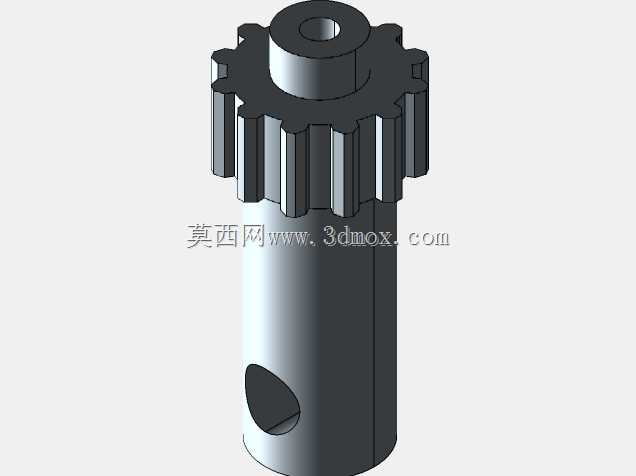

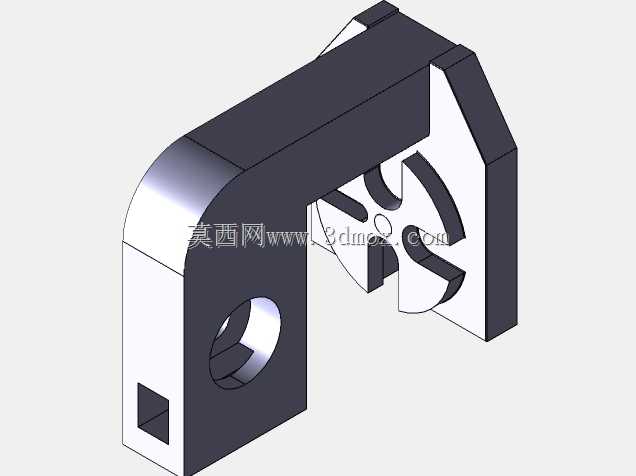

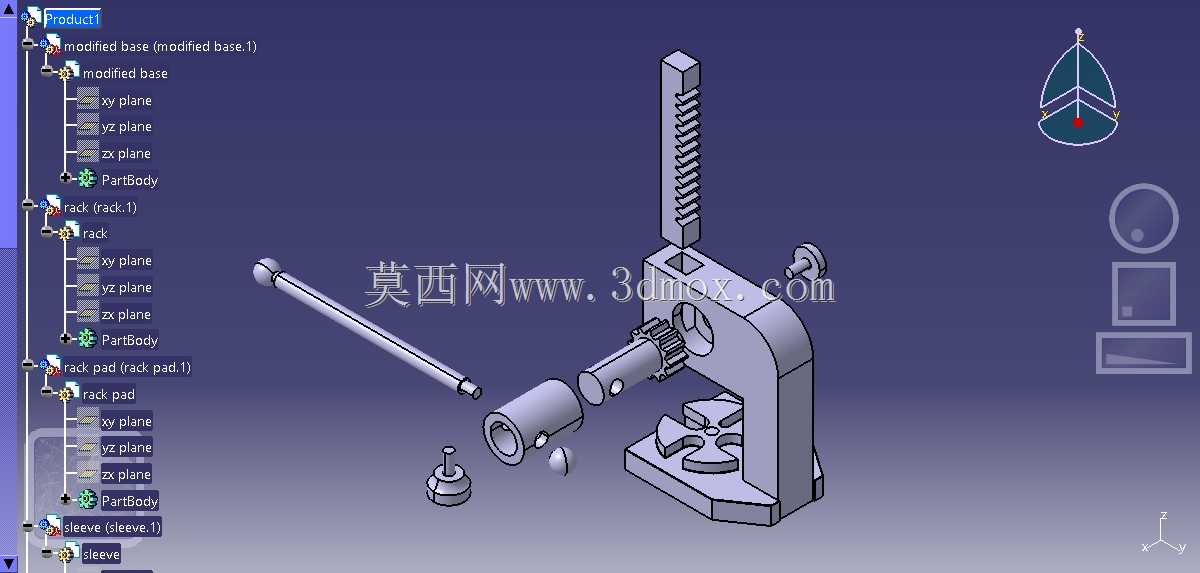

这款手动压紧夹具主要面向小型零件的单件、小批量加工场景，常见于五金维修工位、教学实训车间、小型五金加工坊的钻削、铣削、打磨工序中，用来快速固定待加工坯料，避免加工过程中工件移位造成尺寸超差或崩料问题。整套机构采用齿轮齿条直驱的传动逻辑，没有冗余的连杆或液压气动配套元件，完全依靠手动输入扭矩完成压紧动作，对使用场景的动力条件没有要求，哪怕是无供电的野外维修工位也能正常使用。从结构布局来看，主体基座采用L型一体式铸造结构，底部预留了四个沉头安装孔，可直接通过螺栓固定在工作台台面，安装边界控制在200mm*150mm的矩形范围内，不会占用过多工位操作空间，基座上部的镗孔直接作为齿轮轴的安装基准，省去了额外的轴座零件，既压缩了整体装配累积误差，也降低了加工制造成本。传动部分的齿轮与长齿条采用模数1.5的直齿配合，齿面做了常规的调质处理，能承受日常压紧作业的接触应力，不会出现短时间打齿磨损的问题；齿条下端的压头做了可拆卸设计，可根据待压工件的外形更换平垫、V型垫等不同压头，适配板材、轴类、异形小零件的装夹需求。操作端的加长手柄设计充分考虑了手动操作的力臂需求，操作人员无需施加过大的握力就能输出足够的压紧力，手柄端部做了滚花处理，沾有少量切削液或油污时也不会打滑。整套机构的装配逻辑完全遵循自上而下的设计思路，所有活动零件的运动间隙都控制在0.02-0.05mm之间，既保证齿条上下滑动顺畅无卡滞，也避免间隙过大造成压紧时的晃动偏移；齿轮轴的端部设置了限位销，防止操作时齿条超行程脱出基座，基座侧面还预留了排屑缺口，加工产生的金属切屑不会堆积在齿条滑动槽内造成运动卡阻。不同于常见的螺旋压紧夹具，这款齿轮齿条结构的压紧与松开动作都能在一秒内完成，操作效率比传统螺旋压板高出数倍，尤其适合需要频繁拆装工件的工序使用；压头正下方的基座台面做了网格防滑纹处理，工件放置后不会在压紧力作用下发生侧滑，针对厚度差异较大的工件，还可以通过更换不同长度的齿条快速调整压紧行程，无需额外加装垫块。整套机构没有易损的密封件、电子元件，日常维护仅需定期在齿轮齿条啮合面、滑动配合面涂抹少量润滑脂即可，长期使用的维护成本极低，非常适合对装夹效率有要求、预算有限的小型加工场景使用。
