参数化螺旋齿条与小齿轮啮合传动结构

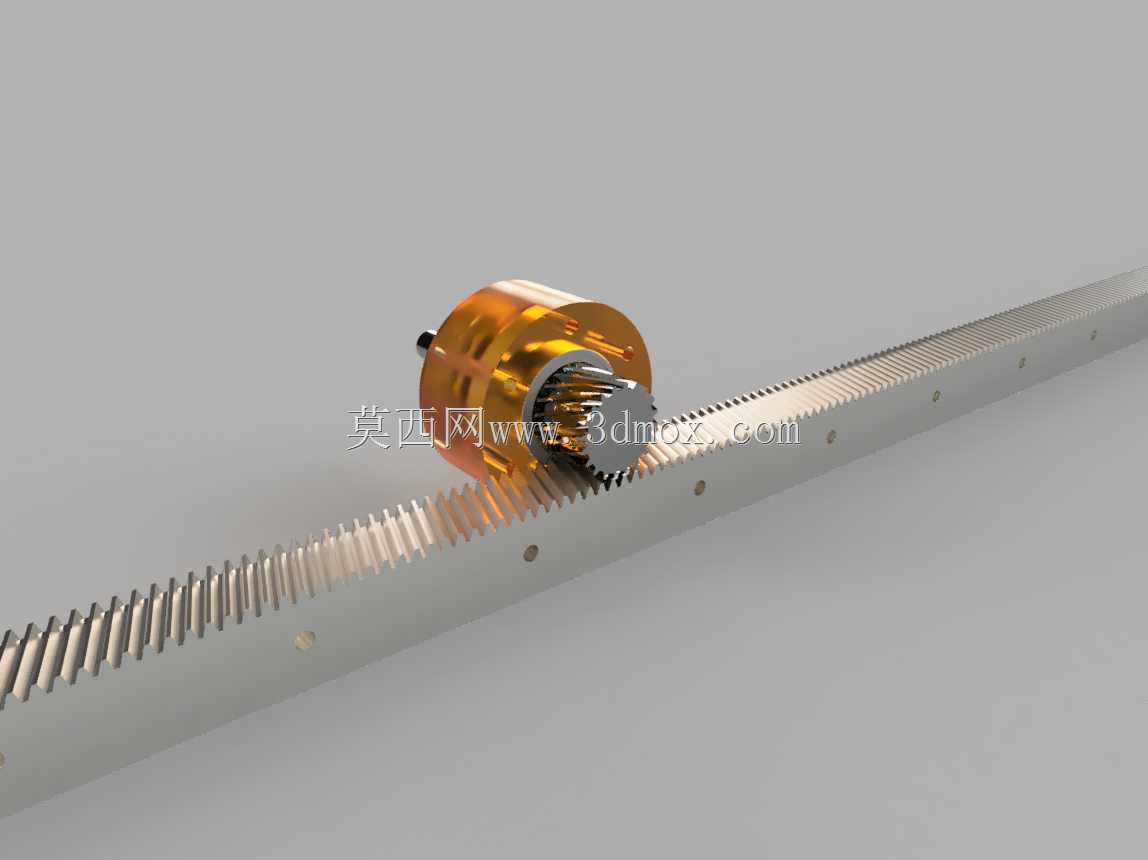

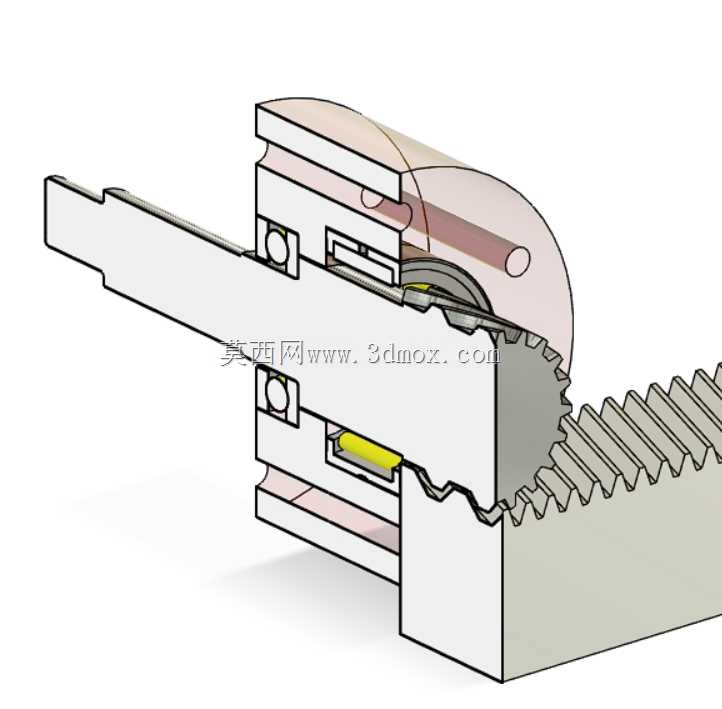

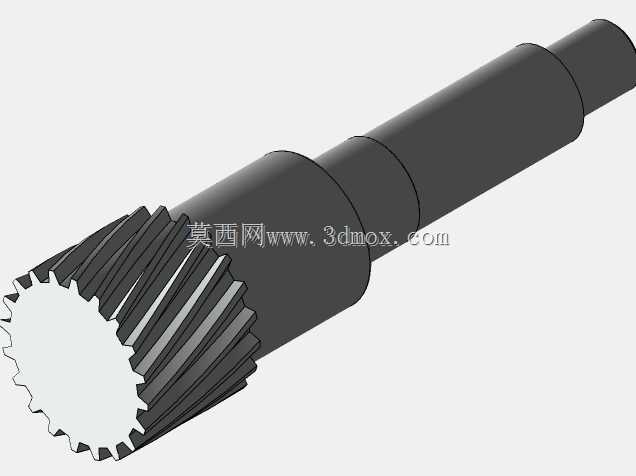

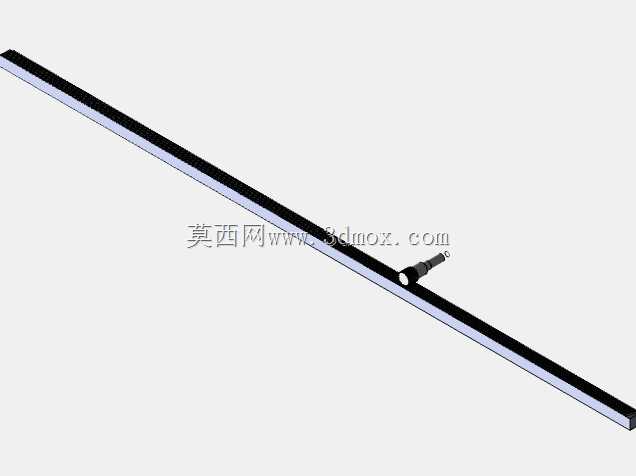

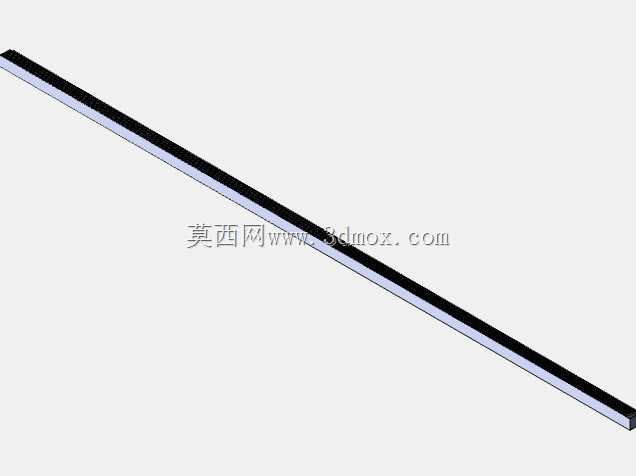

在长行程直线传动的设备布局里，齿轮齿条传动始终是重载、长距离输送场景下的核心方案，区别于丝杠传动的行程限制、同步带传动的负载短板，螺旋齿形的齿条搭配小齿轮的结构，能在数控机床长轴进给、自动化仓储堆垛机行走、大型龙门设备平移、舞台机械升降平移等场景里，兼顾传动平稳性与承载能力。这套参数化结构的设计核心，是把齿形的核心参数做成可调整的变量，不用每次变更模数、齿数、齿宽、螺旋角的时候重新绘制齿形，只需要修改对应参数就能自动生成匹配的啮合副，能大幅缩短非标设备设计阶段的建模周期，也能避免手动绘制齿形时出现的啮合干涉、齿侧间隙不合理的问题。从实际安装边界来看，齿条采用长条形等截面结构，背部预留了标准安装沉孔的位置空间，能直接通过T型螺栓固定在设备的安装基准面上，不需要额外做复杂的安装基座加工，小齿轮的轴孔、键槽尺寸也预留了参数调整空间，能适配不同规格的传动轴、联轴器安装需求，不管是搭配伺服电机直连，还是通过减速箱输出连接，都能快速调整匹配。齿形采用螺旋角设计，相比直齿齿条，啮合的时候重合度更高，传动过程中不会出现直齿传动的啮合冲击噪音，高速进给工况下的运行平稳性优势明显，同时齿面的接触应力分布更均匀，能承受更大的交变载荷，适合频繁正反转、启停的传动工况。设计过程中特意预留了合理的齿侧间隙变量，能根据实际应用场景的精度需求调整间隙值，高精度进给场景可以把间隙调小保证定位精度，重载低速输送场景可以适当放大间隙补偿热变形带来的尺寸变化，避免运行过程中出现卡滞。整套结构的外形尺寸可以根据设备的实际行程长度调整齿条段数，多段齿条拼接时，齿形的衔接位置能通过参数化定位保证拼接精度，不会出现拼接处啮合跳齿的问题，小齿轮的齿宽比齿条齿宽略宽，能补偿安装过程中出现的少量轴向对位偏差，降低现场安装的调试难度。在日常的设备维护场景里，这种参数化结构也能快速生成备件的三维模型，直接导出加工图纸就能完成备件加工，不用反复测绘磨损的零件尺寸，能减少设备停机维护的等待时间。
