Nema34标准步进电机结构设计方案

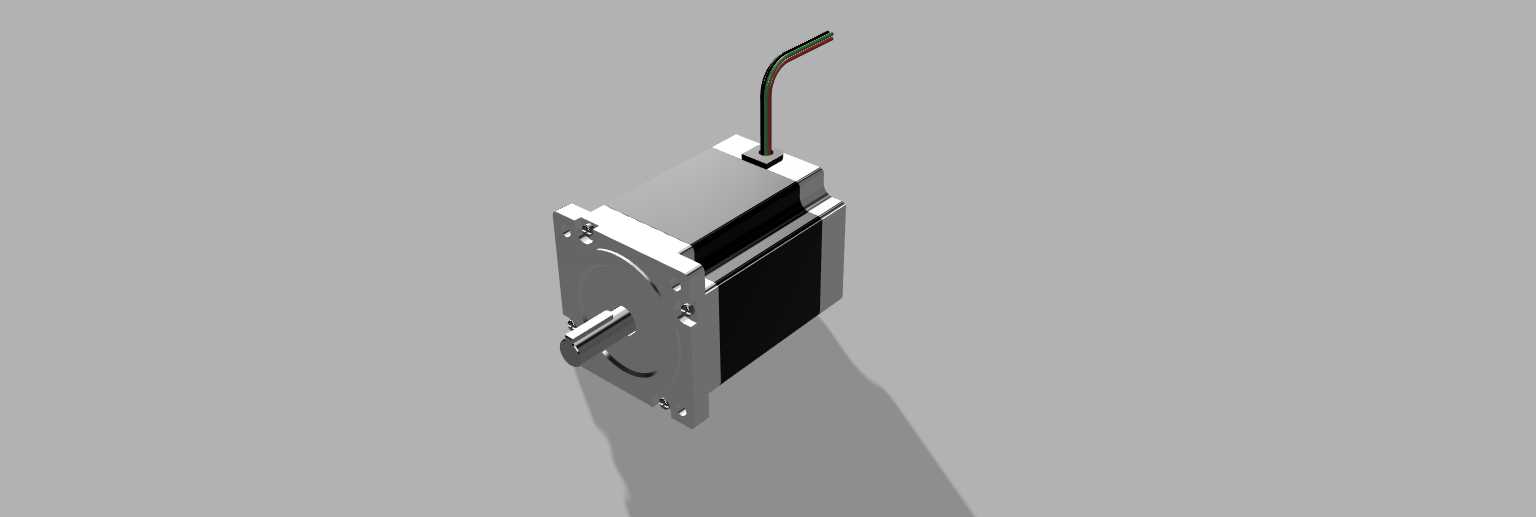

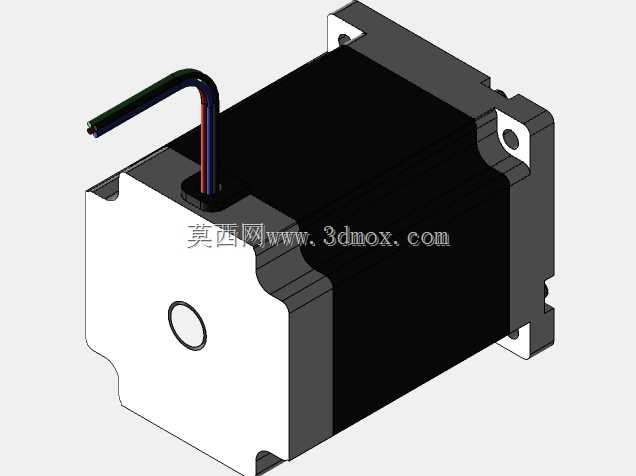

这款Nema34规格的步进电机，是工业运动控制场景中应用极为广泛的动力执行部件，常被搭载在中小型数控雕刻机、桌面级3D打印设备、自动化送料机构、小型机械手关节以及精密检测位移平台上，作为整套设备的动力输出核心，负责将电脉冲信号精准转化为对应角位移输出，保障设备运行过程中的位置控制精度与低速运行扭矩输出稳定性。从实际应用场景来看，这类86系列步进电机适配的工况多为需要开环精准控制、成本可控的中低负载传动场景，相比同功率伺服电机具备更高的性价比，调试流程简单，不需要复杂的参数整定就能快速接入控制系统，搭配对应的步进驱动器即可实现正反转、调速、位置锁定等基础功能，在小型非标自动化设备、DIY数控设备改造、教学实验平台搭建场景中普及率极高。从产品功能特性来看，这款电机采用方形法兰安装结构，机身主体为叠压硅钢片定子搭配永磁转子结构，侧面预留出线位用于连接驱动器供电与信号线路，输出轴采用单出轴D型切边设计，能够与同步轮、联轴器、齿轮等传动部件实现无滑差锁紧，避免传动过程中出现轴连接松动导致的位置偏差。电机尾部预留的安装位可根据需求加装编码器升级为闭环步进方案，进一步提升高速运行下的扭矩输出能力，降低丢步风险。在设计思路上，这款模型严格遵循Nema34安装标准进行结构还原，法兰安装孔位、轴伸长度、机身安装定位尺寸完全匹配行业通用规范，能够直接替换同规格的市面量产产品，不需要额外修改安装支架结构。模型完整还原了电机的外部装配细节，包括端盖固定螺丝位、出线护套结构、机身散热筋布局，在进行设备整体结构设计时，可以直接将模型导入装配环境中进行干涉检查，提前验证电机与周边传动部件、安装支架、走线空间的位置匹配度，避免实际加工装配时出现尺寸冲突。从安装边界尺寸来看，这款Nema34电机法兰边长为标准86mm，安装孔中心距为60mm，输出轴直径为14mm，轴伸长度根据机身长度不同适配不同扭矩版本，设计时需要预留至少1.5倍机身长度的走线与散热空间，电机安装面与设备支架的贴合平面度需要控制在0.1mm以内，避免安装时出现电机端盖受力变形导致转子卡滞、运行噪音增大的问题。同时在布局时要注意电机出线方向避开设备运动部件的活动行程，预留足够的线缆弯曲半径，避免长期运行过程中线缆被反复弯折出现破损。这类步进电机在选型搭配时，需要根据负载的实际扭矩需求、运行转速范围匹配对应机身长度的型号，搭配合适电流的驱动器，设置合理的加减速曲线，才能最大化发挥电机的性能，保障设备长期稳定运行。
