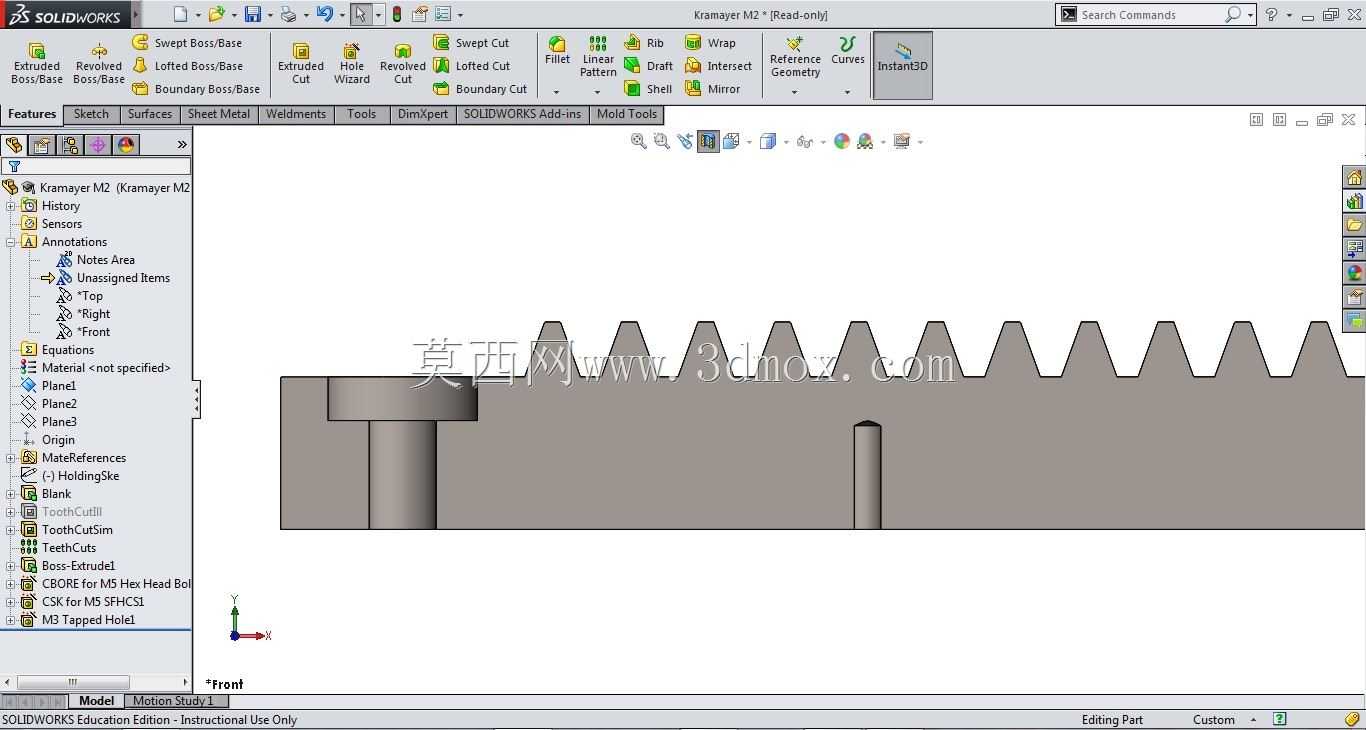

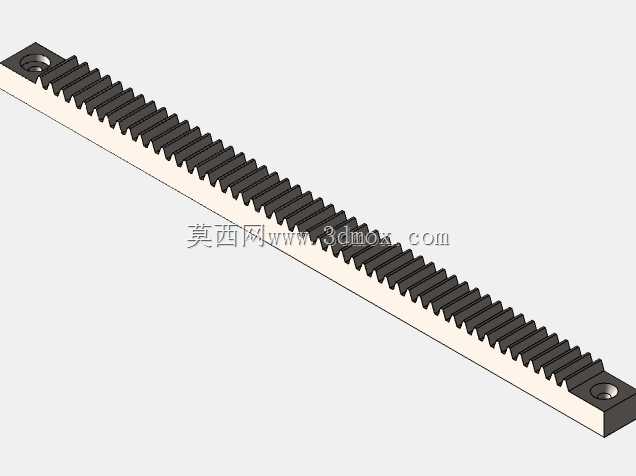

克拉迈耶迪奥利结构齿条齿轮传动构件

在非标自动化输送线、精密机床进给机构、重型物料平移装置的传动链路里，齿条齿轮副是把旋转运动转化为直线往复运动的核心执行构件，这套克拉迈耶-迪奥利构型的齿条齿轮，针对长行程重载传动场景做了齿形优化，区别于常规渐开线直齿齿条的啮合特性，其齿廓修形参数适配高速往复工况下的冲击缓冲需求，能有效降低齿面接触应力集中的问题。从实际装配场景来看，这类齿条多采用分段拼接式安装，单根齿条的安装基准面做了铣平处理，拼接时需保证相邻齿条的齿距累计误差控制在允许公差范围内，配套的齿轮轴端预留了键槽与轴承位，可直接适配标准深沟球轴承与圆锥滚子轴承的安装尺寸，安装时需保证齿轮与齿条的啮合侧隙在0.1到0.3毫米区间内，侧隙过大会导致传动反向间隙超标，影响定位精度，侧隙过小则会加剧齿面磨损，甚至出现卡滞抱死的情况。设计层面上，这套传动构件的齿顶高系数、变位系数均经过匹配计算，齿条的安装孔位采用沉头孔设计，可通过内六角螺栓直接固定在设备的安装基座上，基座需提前做时效处理消除内应力，避免长期受力后出现形变导致啮合精度下降。齿轮的轮毂部分做了减重孔设计，在保证结构强度的前提下降低了转动惯量，适配伺服电机驱动的高频启停工况，齿面的粗糙度要求达到Ra1.6以下，部分重载应用场景下还会对齿面做高频淬火处理，提升表面硬度与耐磨性能。在实际设备运行过程中，这类齿条齿轮副常配套润滑脂自动注油装置，定期在啮合面涂抹极压锂基脂，避免干摩擦导致的齿面点蚀、胶合失效，针对有防尘防水需求的应用场景，还会在齿条外侧加装柔性防护罩，阻挡切削碎屑、粉尘进入啮合区域，延长构件的使用寿命。不同于滚珠丝杠的短行程高精度传动特性，齿条齿轮的传动行程不受自身长度限制，可通过多段拼接实现数十米的长行程传动，在龙门铣床、自动化立体仓库堆垛机、大型舞台平移机构、港口起重设备的行走机构中都有广泛应用，选型时需根据设备的最大负载、运行速度、定位精度要求匹配对应的模数、齿宽以及精度等级，这套构型的齿条齿轮在中高速重载场景下的传动平稳性表现优于普通直齿齿条，能有效降低运行过程中的啮合噪音，减少传动过程中的振动传递，提升整套设备的运行稳定性。
