双立柱式齿轮分度工作台结构设计

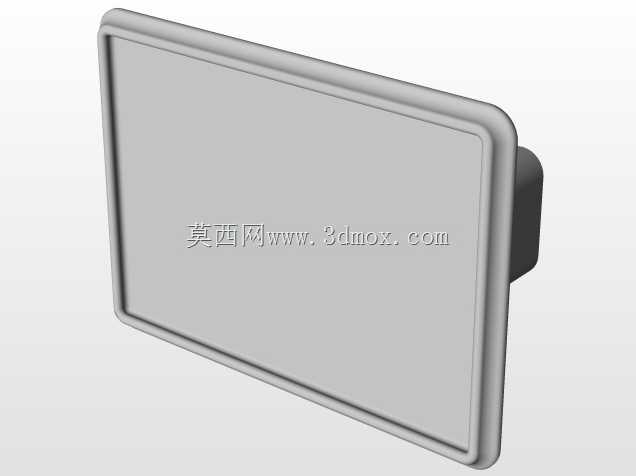

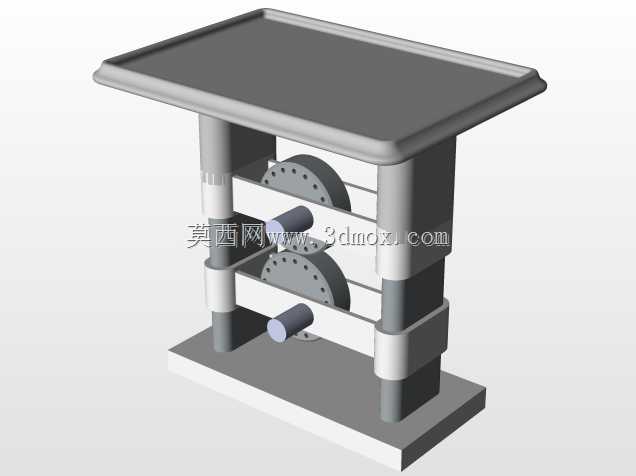

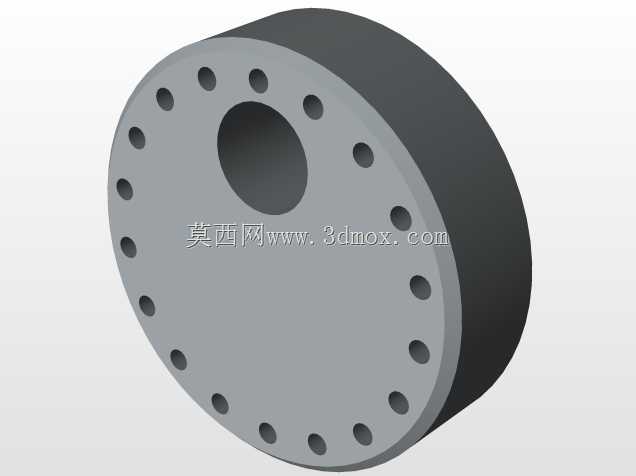

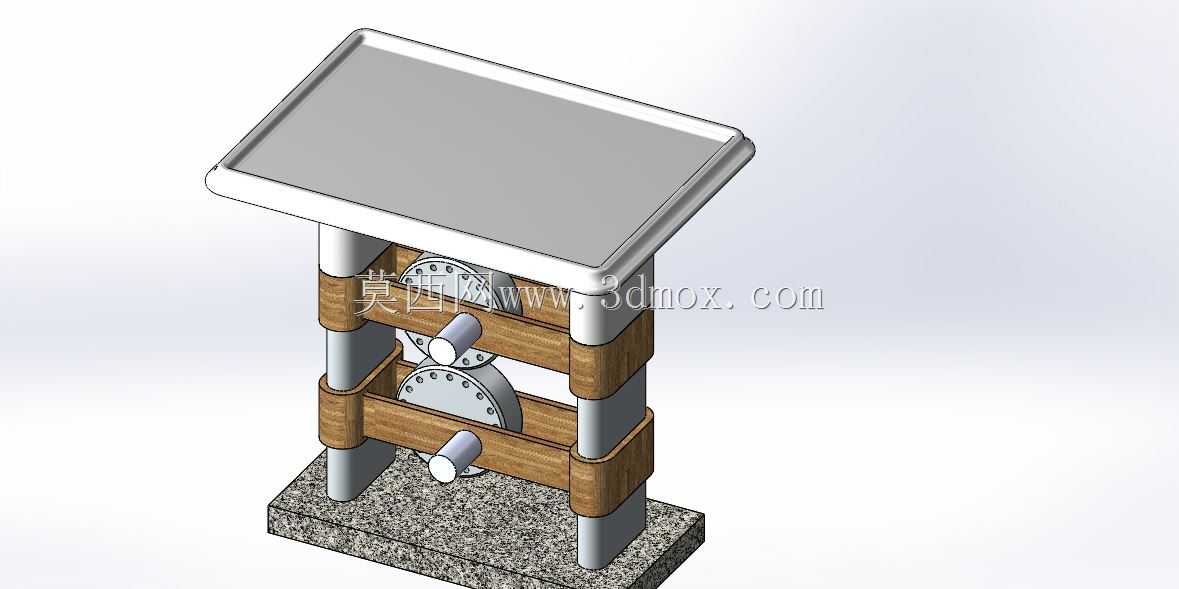

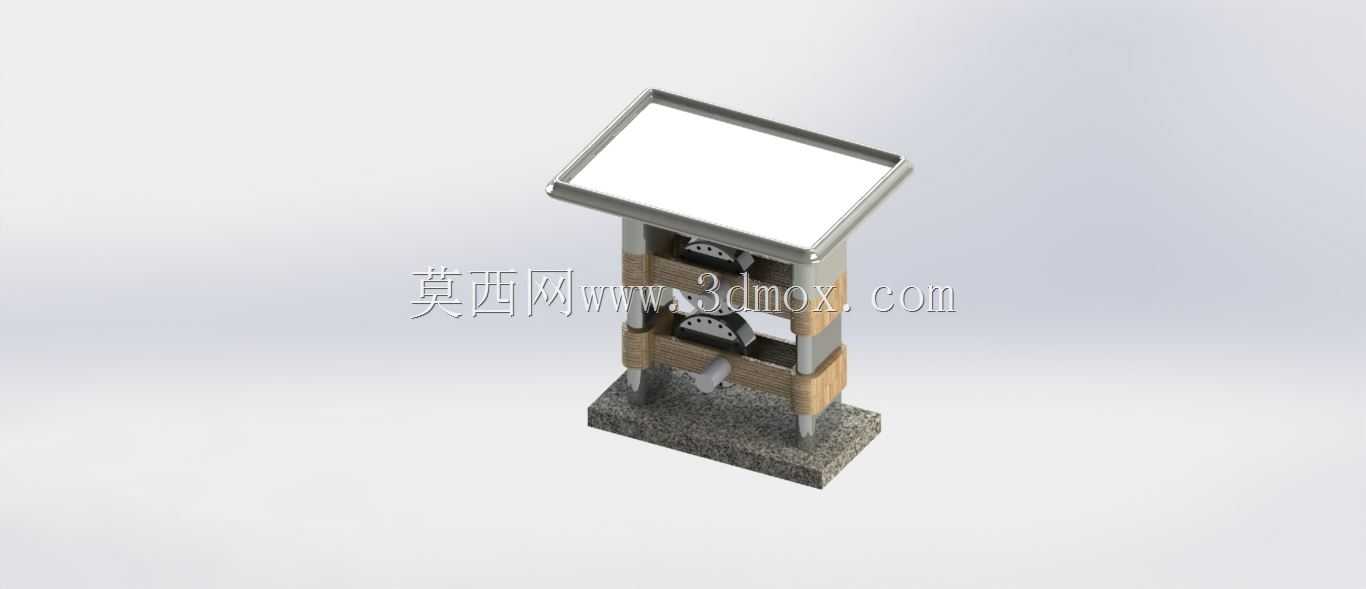

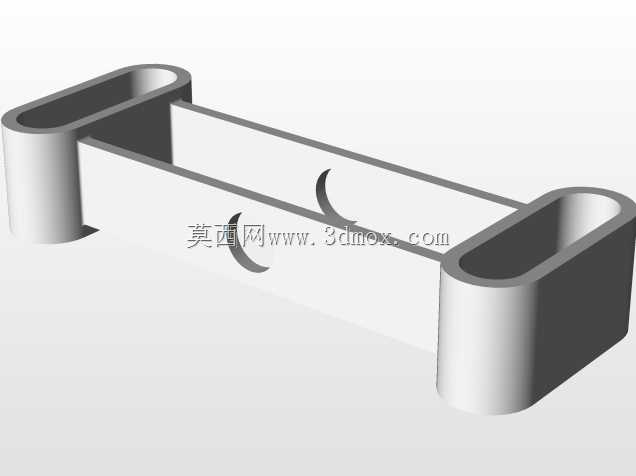

这款齿轮分度工作台主要面向机加工工序间的角度分度作业场景，常见于小型零件铣削、钻孔加工时的工位角度调整，也可作为工装夹具的承载基座，适配小型加工中心、台式钻床的配套装夹需求。整体采用双立柱支撑架构，底部为带防滑纹理的铸铁基座，安装时可通过基座预留的螺栓孔与机床工作台面锁紧固定，基座平面度公差控制在0.02mm以内，保证安装后整体结构的稳定性，避免分度作业时出现晃动偏移。上部承载台面采用带包边的矩形平板结构，台面边缘做圆弧过渡处理，防止工件装夹时磕碰划伤，台面厚度经过受力校核，可承载最大50kg的工件载荷，满足小型精密零件的加工承载需求。核心传动部分采用齿轮齿条啮合的分度结构，上下两组齿轮组件通过木质固定环与立柱连接，固定环采用抱紧式结构，可根据加工需求调整齿轮组件的安装高度，适配不同高度工件的分度传动需求。两侧伸出的操作轴为分度调节输入端，转动操作轴时可通过齿轮齿条的啮合传动带动上部台面实现定角度回转，齿轮啮合侧隙控制在0.015mm以内，保证分度精度控制在±1′范围内，满足常规机加工的分度精度要求。立柱采用镀铬光轴材质，表面粗糙度达到Ra0.8，既保证了支撑结构的结构强度，也降低了固定环调整高度时的滑动阻力，固定环内侧镶嵌有铜质衬套，长期滑动调整时不会刮伤立柱表面，延长结构使用寿命。设计过程中优先考虑了操作便捷性，操作轴伸出长度经过人体工程学校核，操作人员站在设备正前方即可轻松完成分度调节操作，无需额外俯身或侧身。整体结构无复杂电控组件，纯机械传动的结构形式故障率极低，日常维护仅需定期在齿轮啮合面、立柱滑动面涂抹润滑脂即可，适合加工车间多粉尘、多切削液的复杂作业环境。安装时需保证基座与机床台面的平行度，锁紧固定螺栓后需手动转动操作轴检查传动顺畅度，确认无卡滞、无异常异响后再投入使用，台面可根据实际加工需求加装T型槽或者夹具定位孔，适配不同类型工件的装夹固定需求。
