19英寸21U标准机柜机架导轨结构设计

在数据中心机房、通讯基站设备机柜、工业控制机柜的内部安装场景中，这类19英寸规格的机架导轨是承载交换机、服务器、工控机箱等标准尺寸设备的核心支撑构件，直接决定了机柜内部设备的安装稳定性、后期维护操作的便捷性。不同于重载型直线传动导轨，这类机架导轨属于机柜安装类固定支撑构件，不需要承担往复直线运动的导向功能，核心作用是为标准U位的机柜设备提供两侧的承托定位基准，让设备可以顺着导轨滑入机柜对应U位，完成前端面板与机柜立柱的螺丝固定。

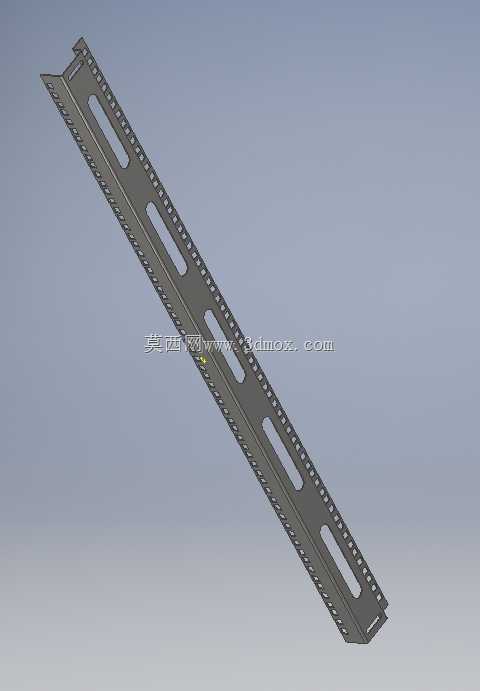

设计过程中首先要严格遵循19英寸机柜的通用安装规范，21U的长度对应机柜内部21个标准U位的安装高度范围，导轨本体采用冷轧钢板冲压成型的结构，沿长度方向等距排布的长圆孔与齿状定位结构，是为了适配不同深度规格的机柜前后立柱安装距离，现场安装时可以根据机柜实际的前后立柱间距，灵活选择对应的安装孔位完成固定，不需要额外裁切导轨长度。导轨本体上间隔开设的长条形减重孔，是在保证整体抗弯强度的前提下，降低导轨自身重量，同时兼顾机柜内部的通风散热需求，避免导轨遮挡设备进出风通道影响散热效率。

从安装边界来看，导轨的宽度尺寸严格匹配19英寸机柜立柱的安装孔距基准，安装时左右两根导轨对称固定在机柜两侧的立柱方孔上，两根导轨的内侧间距需要与所安装设备的机箱宽度保持合理间隙，间隙控制在1-2mm区间，既保证设备可以顺畅滑入无卡滞，又不会因为间隙过大导致设备安装后出现左右晃动的情况。导轨的侧边翻边结构经过冲压折弯成型，翻边高度经过力学核算，在满负载承载对应U位设备重量时，不会出现折弯变形、下垂挠度超标的问题，齿状边缘的定位卡点可以在设备滑入到位后提供初步的卡合定位，避免设备未锁螺丝时从导轨上滑出脱落。

在实际工程选型应用中，这类导轨不需要搭配额外的滑动模组，属于固定式安装承托构件，适合安装深度固定、不需要经常抽拉维护的机柜设备，相比抽拉式滑轨结构成本更低，结构可靠性更高，不存在滑轨滚珠磨损、抽拉卡滞的失效风险，广泛应用在固定式安装的通讯设备、配电模块、工控主机的机柜安装场景中。建模过程中需要重点校验导轨上所有安装孔的位置度公差，保证孔位与机柜立柱的标准方孔位置完全对齐，避免现场安装时出现孔位错位无法固定的问题，同时导轨两端的安装定位缺口需要与机柜立柱的卡装结构匹配，减少现场安装时的对位调整时间。
