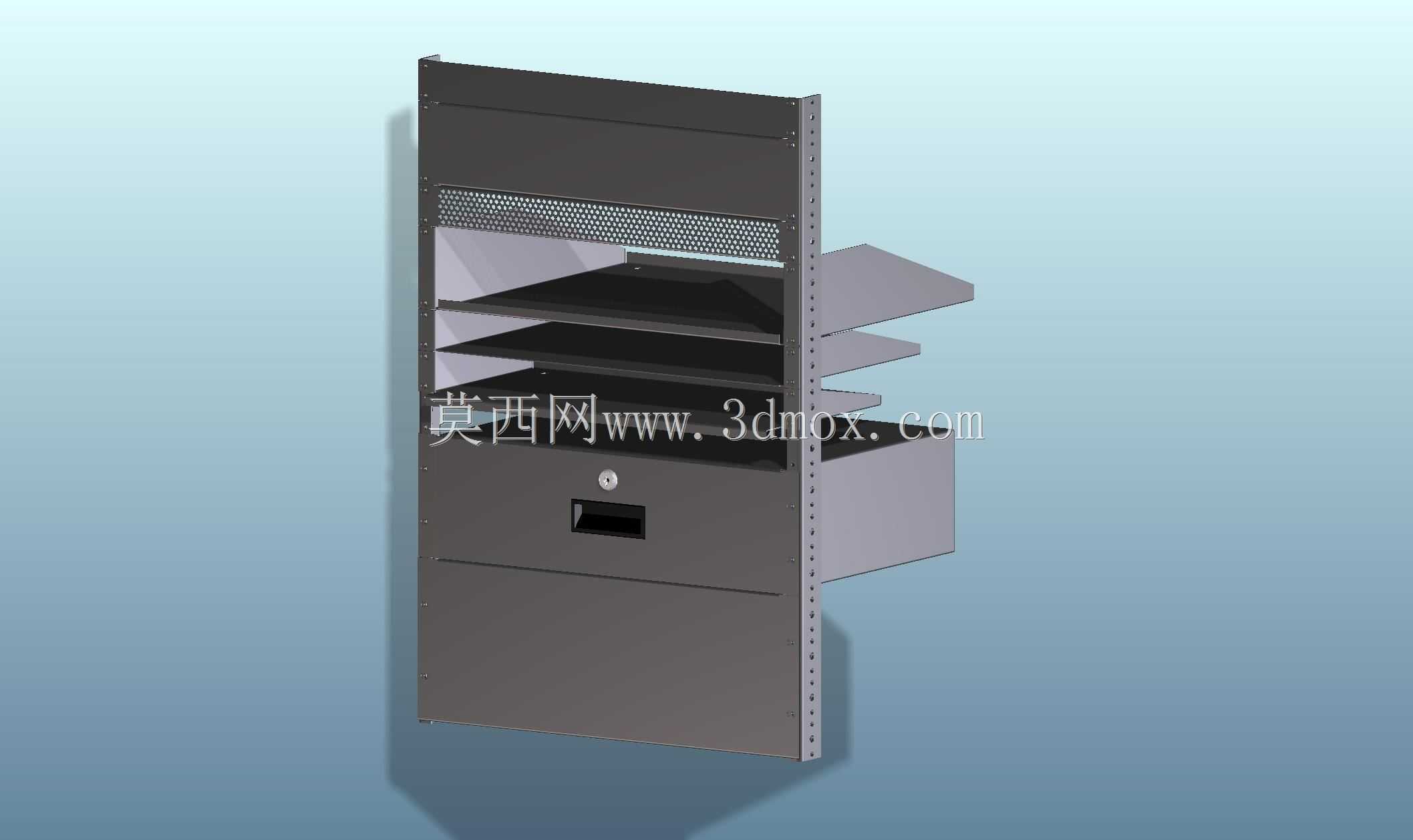

NEMA标准机架导轨面板带锁抽屉结构

这套NEMA标准机架配套组件，主要面向工业电控机柜、通讯设备机架、工业测试台架的集成安装场景使用，日常在数据中心机柜改造、工业控制柜内部扩容、测试工位机架搭建的项目里，这类组件是实现机架内部空间分层、设备承托、储物收纳的核心配套结构。整套结构包含适配NEMA标准机架立柱的安装导轨、分层承托面板以及带锁止功能的抽屉单元，导轨部分直接匹配标准NEMA机架立柱的安装孔位，不需要额外对机架立柱进行二次打孔加工，安装时只需要将导轨通过标准紧固件固定在对应U位的立柱孔位上，就可以完成基础支撑结构的固定，安装边界完全遵循NEMA机架的通用尺寸规范，不会出现与标准机架干涉、超出机架安装净空的问题。面板部分采用平整钣金结构设计，表面做了通风开孔处理，既可以作为机架内部设备的承托层板，也可以通过开孔实现机架内部的空气流通，避免封闭层板阻挡散热风道，层板的承重设计满足常规工业电控模块、通讯设备的放置需求，边缘做了折边强化处理，提升整体结构刚性，避免放置较重设备时出现层板下挠变形的问题。带锁抽屉的设计主要用于存放机架配套的专用工具、调试配件、备用连接端子这类零散物件，锁止结构可以避免设备运维过程中无关人员随意开启抽屉，丢失配套配件，抽屉的滑动结构与导轨做了适配，抽拉行程顺畅，同时设置了抽拉限位，避免运维时用力过猛将抽屉整体拉出造成物件掉落。设计过程中完全遵循NEMA机架的通用安装规范，所有安装孔位的间距、层板的净空尺寸、抽屉的安装高度都匹配标准机架的U位尺寸，不需要额外做适配修改就可以直接在符合NEMA标准的各类机架上安装使用，结构上所有钣金件都做了边角钝化处理，避免安装和运维过程中划伤操作人员，导轨与立柱的连接位置设计了长圆孔调节结构，可以在小范围内调整安装位置，抵消机架立柱加工时的孔位误差，提升安装适配性。
