小型挂装式数码摄像设备结构设计

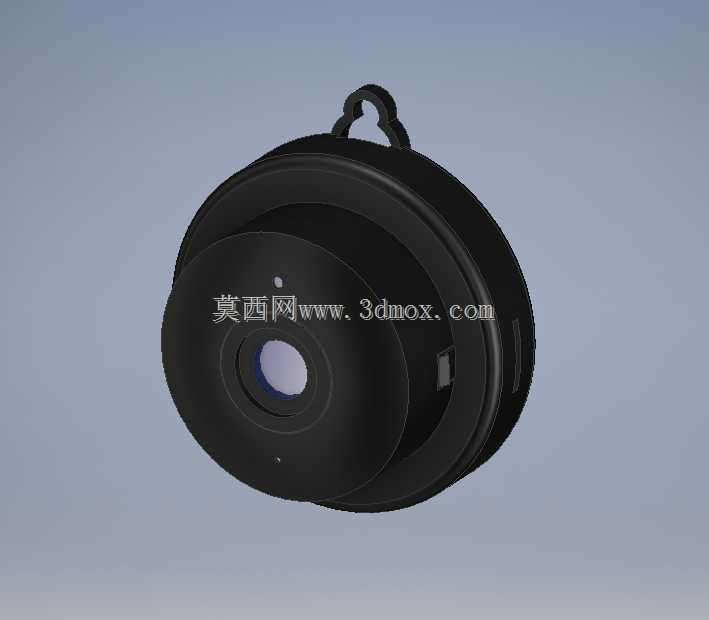

　　这款挂装式数码影像采集设备的结构设计，核心围绕小空间隐蔽安装、多场景适配的实际需求展开，整体采用圆盘式紧凑布局，外壳做了一体化圆弧过渡处理，没有突出的尖锐棱角，既可以避免安装过程中剐蹭布线，也能减少日常使用中积灰的死角，适配吊顶、墙面转角、设备柜体内部等多种安装位置。从功能实现层面看，设备前端居中设置光学镜头组件，镜头周边做了阶梯式内凹结构，能够在不额外增加遮光罩配件的前提下，减少侧面杂光进入镜头造成的光晕问题，提升暗光环境下的成像清晰度。镜头周边的壳体上预留了两个对称的微型定位孔，用于装配红外补光元件的定位校准，保证补光范围与镜头取景范围完全重合，不会出现补光偏移导致的画面边角暗区。设备顶部集成了可翻转的挂装卡扣，

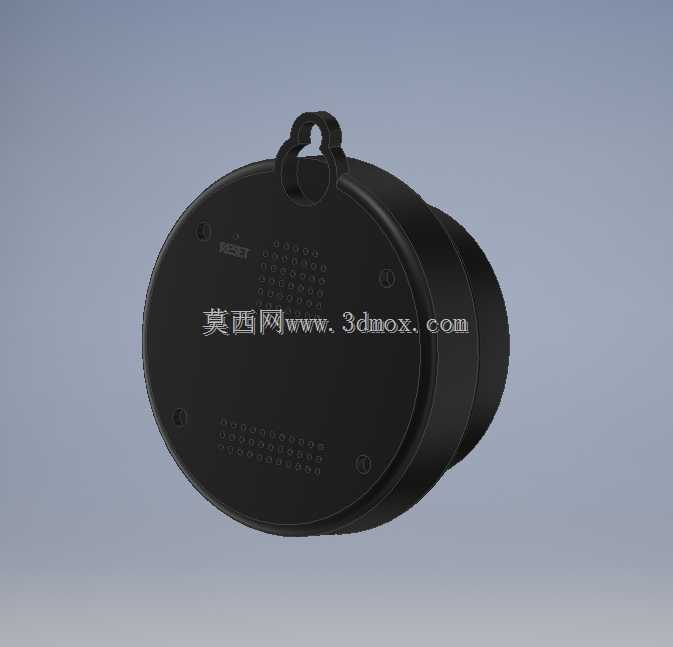

　　卡扣与壳体之间采用阻尼转轴连接，转轴的阻尼力矩经过调校，既可以在调整安装角度时悬停在任意位置，也不会因为长期使用出现松动下垂的问题，卡扣上预留的标准安装孔位，兼容市面常见的膨胀螺丝、自攻螺丝规格，不需要额外定制安装配件。壳体侧面设置了内凹式走线槽，供电与数据传输的线材可以顺着走线槽嵌入壳体与安装面之间的缝隙，不会出现线材外露被拉扯脱落的风险，同时侧面预留了微型复位按键的开孔，按键做了防误触的内凹设计，需要用细针才能触发，避免日常清洁或者磕碰导致设备复位重启。从结构设计的细节来看，整个壳体采用上下扣合的装配方式，扣合位做了防水胶圈的安装槽，能够满足日常室内环境下的防潮防泼溅需求，即使安装在厨房、卫生间这类湿度较高的区域，

　　也不会因为水汽进入内部导致电路故障。内部的PCB板安装位设置了三个均匀分布的定位柱，定位柱高度经过精确计算，保证镜头中心与壳体前端开孔的同轴度误差控制在0.1mm以内，避免出现画面偏心、边缘被壳体遮挡的问题。设备的整体厚度控制在25mm以内，直径不超过90mm，安装后突出安装面的尺寸很小，不会破坏安装面的整体视觉效果，适合家用监控、小型办公区域安防、设备运行状态影像记录等多种场景。在建模过程中，所有的配合公差都按照注塑件的通用公差标准设置，扣合位的间隙控制在0.15mm，既方便生产过程中的装配，也不会出现配合松动导致的壳体异响。镜头组件的安装位预留了0.5mm的调整间隙，方便生产过程中对镜头焦距进行微调，

　　保证不同批次的产品都能达到清晰的成像效果。挂装卡扣的受力位置做了加厚处理，通过有限元受力分析验证，卡扣能够承受5倍于设备自身重量的拉力，不会出现断裂脱落的问题，即使安装在震动较大的设备表面，也能保持稳定固定。壳体表面做了细磨砂纹理处理，既不容易残留指纹和污渍，也能在一定程度上减少光线反射，避免设备本身反光对周边环境造成光污染。
