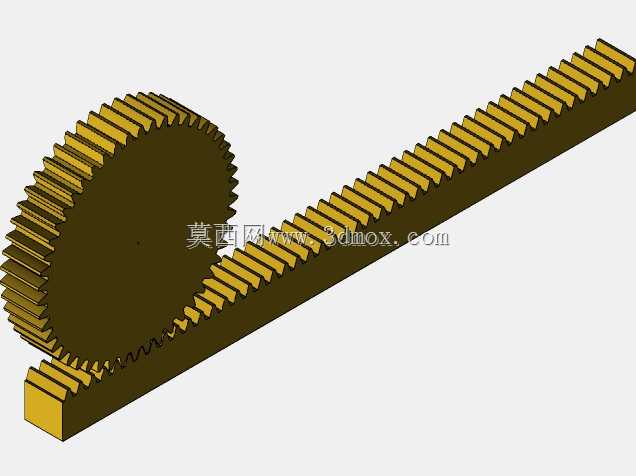

渐开线啮合齿轮齿条传动结构

这套齿轮齿条啮合结构，是机械传动领域里实现旋转运动与直线运动相互转换的典型执行部件，在各类需要长行程直线往复驱动的设备中应用极广。不同于丝杠传动受长度限制、同步带传动负载上限偏低的短板，齿轮齿条传动可以通过拼接齿条的方式适配数米甚至数十米的行程需求，单段齿条的加工长度受机床行程限制时，多段拼接只要做好接缝处的齿距校准，就能保证传动过程中无卡滞、无冲击，这一特性让它在龙门加工中心的横梁进给、自动化立体仓库的堆垛机行走驱动、大型桁架机械手的水平轴移动、电梯的安全限速触发机构里都有不可替代的应用场景。从结构设计逻辑来看，这套模型采用的是标准渐开线直齿齿形，设计时优先保证了啮合侧隙处于合理区间，侧隙过大会导致传动反向间隙超标，影响设备的定位精度，频繁正反转的工况下还会产生明显的换向冲击，加速齿面磨损；侧隙过小则会在传动过程中出现卡齿，尤其是在温度变化导致零部件热胀冷缩、或者齿面有润滑脂夹杂微小杂质时，很容易出现传动卡滞甚至齿面压溃的问题。齿形参数匹配上，齿轮的模数、压力角与齿条完全一致，齿轮的齿顶高系数、顶隙系数都采用通用标准值，保证啮合时齿顶与齿根之间留有足够的顶隙，避免传动过程中齿顶与齿根发生干涉，同时也能留存一定的润滑脂存储空间，降低齿面的磨损速率。从安装边界来看，齿轮的安装轴需要保证与齿条的齿向方向垂直，齿轮的分度圆切线需要与齿条的分度线完全重合，安装时需要调整齿轮与齿条的中心距，保证啮合接触斑点处于齿面的中部位置，避免偏载导致的局部齿面过早磨损。齿条的安装基面需要保证平面度公差，多段齿条拼接时需要使用专用工装校准相邻齿条的齿距误差，保证齿轮在经过接缝位置时传动平稳无冲击。齿轮部分设计有标准的轴孔与键槽结构，可以直接与驱动电机的输出轴或者减速器的输出端连接，传递额定扭矩，齿宽尺寸经过匹配计算，既保证足够的接触强度承受负载，又不会因为齿宽过大导致偏载敏感度提升。实际应用中，这类直齿齿轮齿条结构适合中低速、重载的传动场景，如果是高速运行的工况，通常会改用斜齿结构提升啮合重合度，降低传动噪音，但直齿结构的加工成本更低、安装调整更简便、轴向力几乎为零，不需要额外设置承受轴向力的轴承结构，在很多常规工业场景里的应用占比反而更高。设计建模过程中，齿形的生成严格按照渐开线生成逻辑绘制，保证齿形的轮廓精度，避免建模时齿形失真导致后续加工出来的零部件无法正常啮合，齿条的齿距累积误差、齿形公差都在建模阶段做了参数化约束，方便后续根据不同的负载、行程需求调整模数、齿数、齿条长度等参数，快速适配不同的设备设计需求。
