汽车转向系统可变传动比齿条结构

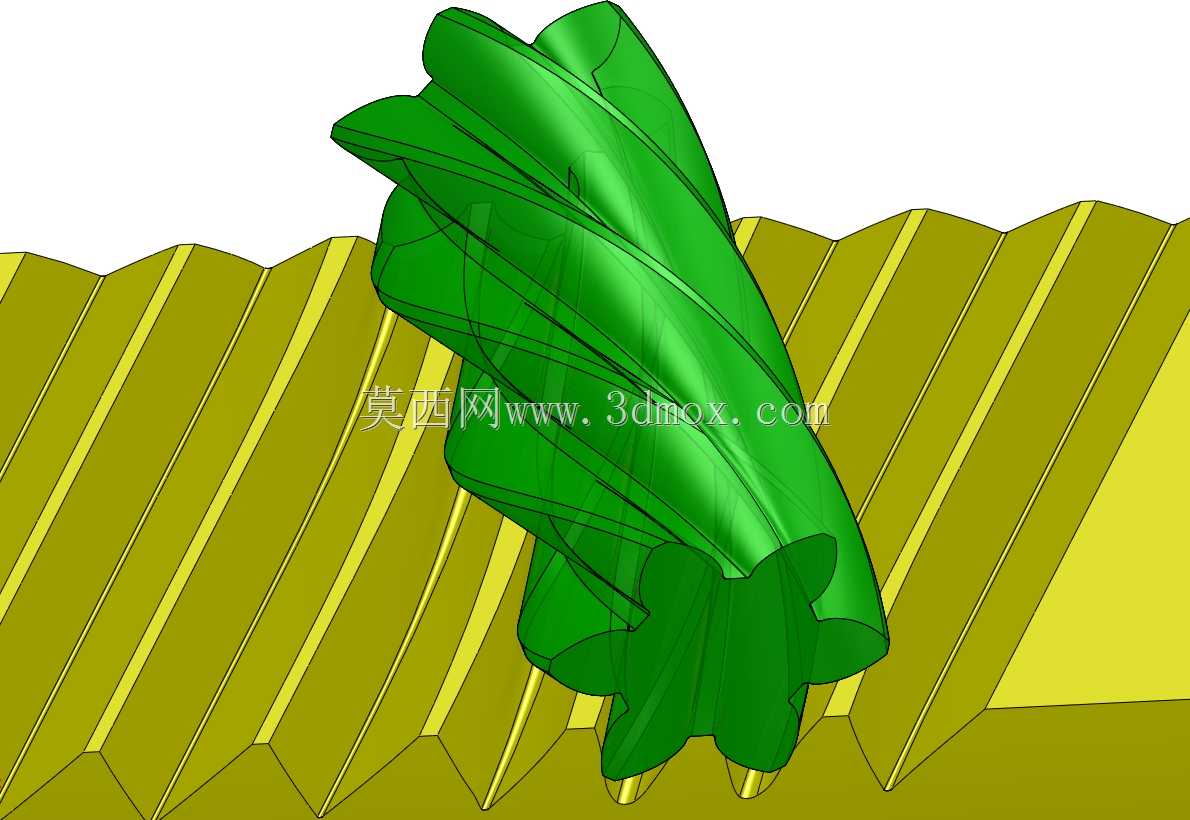

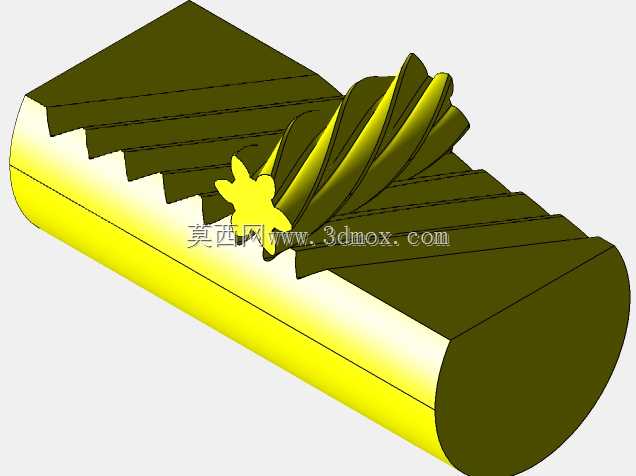

在乘用车转向系统的开发迭代中，可变传动比齿条是兼顾低速转向灵活性与高速行驶稳定性的核心传动部件，不同于传统定比齿条全程固定的齿距参数，这类变比结构会根据齿条的行程位置调整齿形的螺旋角与齿距分布，在方向盘处于中间小转角区间时，传动比设置偏大，能降低高速行驶中方向盘微调带来的转向过度风险，减少高速巡航时驾驶员的精神紧绷感；当方向盘转动角度超过设定阈值，也就是车辆处于低速挪车、掉头、泊车工况时，传动比会逐步变小，相同方向盘转角下能带动车轮转过更大角度，大幅减少低速挪车时需要打方向的圈数，提升狭窄路段的转向便捷性。从结构设计层面看，该齿条采用斜齿啮合布局，和匹配的转向齿轮啮合时重合度更高，传动过程中不会出现直齿结构的啮合冲击，能有效降低转向过程的异响与磨损，齿面的修形处理是设计中的关键环节，需要结合不同行程位置的啮合受力点，调整齿向与齿形的修形量，避免负载下出现齿面偏载、应力集中的问题，延长部件的使用寿命。安装边界上，齿条的整体长度匹配转向器的壳体行程，两端的连接结构适配转向拉杆的安装接口，齿部的加工精度直接决定转向的手感线性度，建模过程中需要严格控制齿形的渐开线参数，保证不同位置的传动比变化平滑过渡，不能出现传动比突变导致的转向卡滞感。在实际装车验证中，这类变比齿条需要和转向助力系统的扭矩输出曲线做匹配，不同齿段的啮合阻尼要和助力电机的输出特性对应，避免不同转向角度下出现手感忽轻忽重的问题，齿部的润滑结构设计也需要和齿条的运动行程匹配，保证全行程范围内齿面都能得到均匀润滑，减少长期使用后的磨损量。不同于改装领域的可变转向比结构，量产配套的变比齿条在设计时还要兼顾碰撞安全要求，齿条的轴向溃缩结构需要和整车的碰撞吸能路径匹配，在正面碰撞发生时能按设定模式溃缩，避免转向机构侵入座舱伤害驾驶员。
