汽车后轴齿条专用多层存储料架结构设计

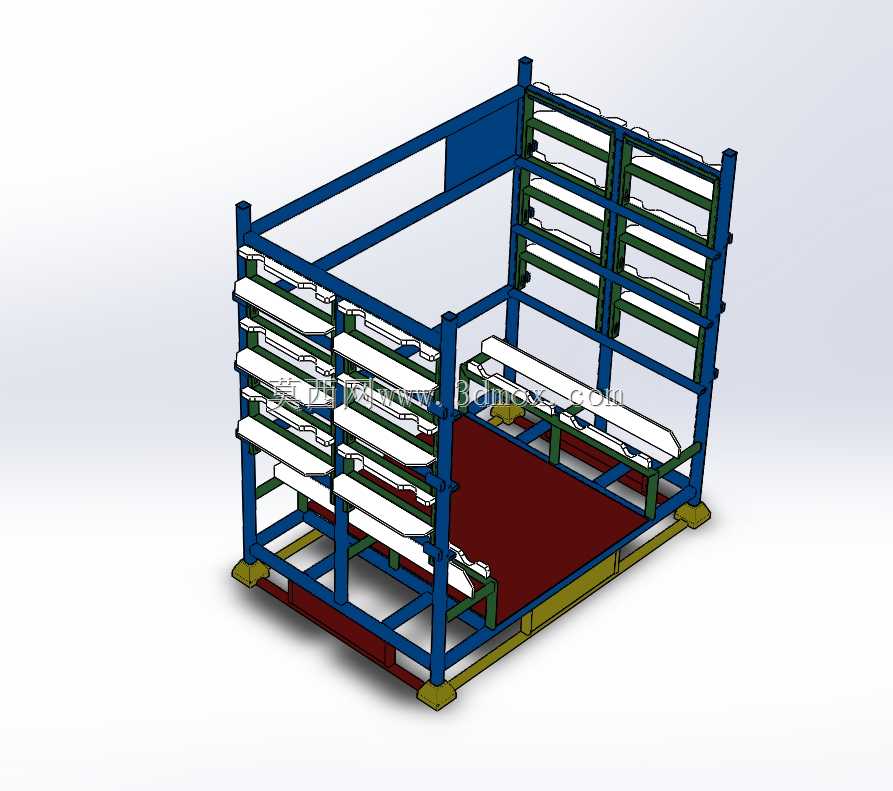

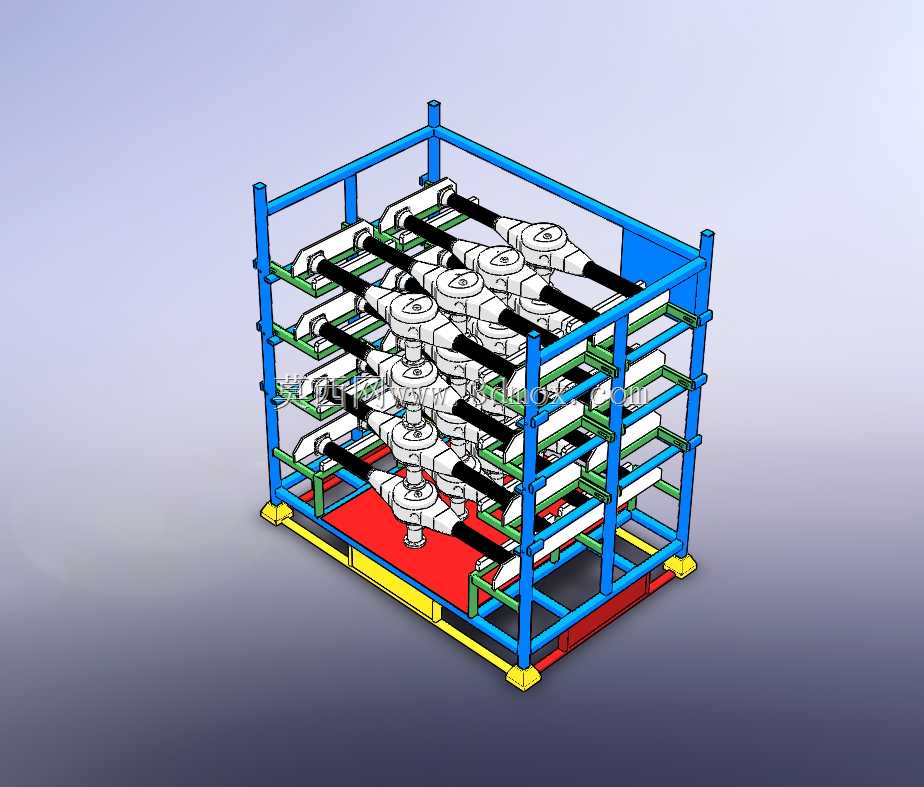

这套料架的设计初衷，是解决汽车后桥总成装配线旁、零部件仓储环节中后轴齿条类长轴异形件的存放与周转痛点——这类零件自带异形安装座、轴身加工面精度要求高，随意堆垛容易磕碰加工面，普通平层货架空间利用率低，且转运时容易窜动掉落。整体框架采用标准矩形钢管焊接成型，底部适配标准叉车托盘的进叉位尺寸，可直接配合叉车完成库位转移、线边配送，无需额外二次搬运。料架设置四层分层存放位，每层根据后轴齿条的外形轮廓做了仿形定位支座，支座采用硬质耐磨非金属材质衬垫，避免零件金属表面与钢架直接接触产生磕碰划伤，每个存放位的定位点完全匹配零件的支撑基准，放置后零件轴向、径向均被限位，即使在厂区路面转运产生颠簸，也不会出现零件窜动、相互碰撞的情况。框架侧面设置竖向防护栏，既避免零件从侧方滑落，也为多层堆叠提供限位支撑，空架状态下可实现嵌套堆叠，减少空架存储的占地空间。设计过程中优先考虑了人机取件高度，每层存放位的高度差匹配操作人员站立作业的取件范围，无需过度弯腰或抬手即可完成零件取放，降低线边作业的疲劳强度。底部设置的防滑支撑脚，保证料架在地面放置时的稳定性，不会因为地面轻微倾斜出现滑移。每层的承载能力按照单架满装12件后轴齿条的总重量做冗余设计，框架焊接位置做了应力释放处理，避免长期承重出现框架变形。定位支座的安装位置可根据不同规格的后轴齿条做小幅调整，兼容同系列不同长度的轴类零件存放，无需重新制作整体料架，降低产线换型的工装投入成本。料架整体外形尺寸适配标准货运车辆的内部装载边界，满架状态下可直接装入干线物流车厢，完成供应商到主机厂的长距离零部件运输，实现从供应商成品出库到主机厂线边的不落地周转，减少中间重复装卸带来的零件质量风险。
