数控铣床用多层框架式工具存放推车

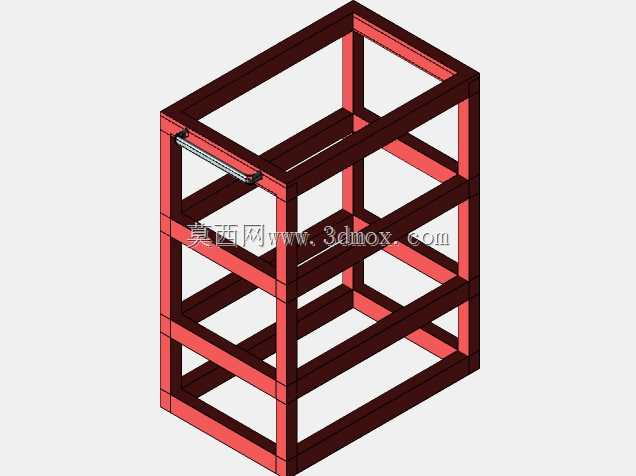

这款框架式工具推车主要面向数控铣床加工车间的工位旁工具收纳场景，解决加工过程中刀具、量具、工装附件零散摆放、取用不便的问题，可放置在铣床操作侧的安全距离内，不占用工件上下料的操作空间，适配多数立式数控铣床的工位周边布局。整体采用方管焊接框架结构，三层置物空间的层高根据加工车间常用工具的尺寸做了差异化设计，底层预留较高空间可放置较重的刀柄座、重型扳手类工具，中间层适配常用的量具、寻边器、对刀仪等小型精密工具存放，顶层可放置临时取用的刀片盒、记号笔、工艺文件等小件物品，避免工具混放造成的磕碰损伤。框架侧边预留的拉手安装位采用内嵌式设计，不会在推车移动过程中勾挂周边管线或者工件，框架底部的安装边界预留了脚轮安装孔位，可根据车间地面情况选配万向带刹脚轮或者定向脚轮，移动时可灵活转向，停靠时踩下刹车即可固定位置，不会在机床振动作用下发生滑移。设计过程中优先考虑框架的结构刚性，方管的选型经过承重校核，满载状态下框架的形变量控制在允许范围内，不会出现层板下垂、框架变形的问题，框架的边角处都做了倒角处理，避免操作人员走动时被尖锐棱角磕碰。整体外形尺寸经过优化，宽度控制在可顺利通过车间常见设备通道的范围内，长度适配铣床工位旁的剩余空间，不会堵塞安全疏散通道，框架表面的涂装采用耐磨防腐的工艺处理，可耐受车间内的切削液飞溅、金属粉尘附着，日常清理只需擦拭即可维护。框架的层板采用镂空式设计，掉落的切屑、切削液可直接从缝隙漏下，不会在层板上积留，避免工具放置时被切屑硌伤或者被切削液浸泡锈蚀，每层框架的横梁都做了加强处理，即使放置较重的重型工装夹具也不会出现结构变形。推车的推拉高度符合人体工程学设计，操作人员站立状态下可自然握持拉手发力，移动时无需过度弯腰或者抬臂，降低频繁移动推车的劳动强度，在多台铣床相邻布局的车间内，这款工具车可在不同工位间灵活转运，减少操作人员往返工具室取放工具的时间，提升加工过程中的换刀、换工装效率。
