工业重型罐体支撑旋转罐架结构设计

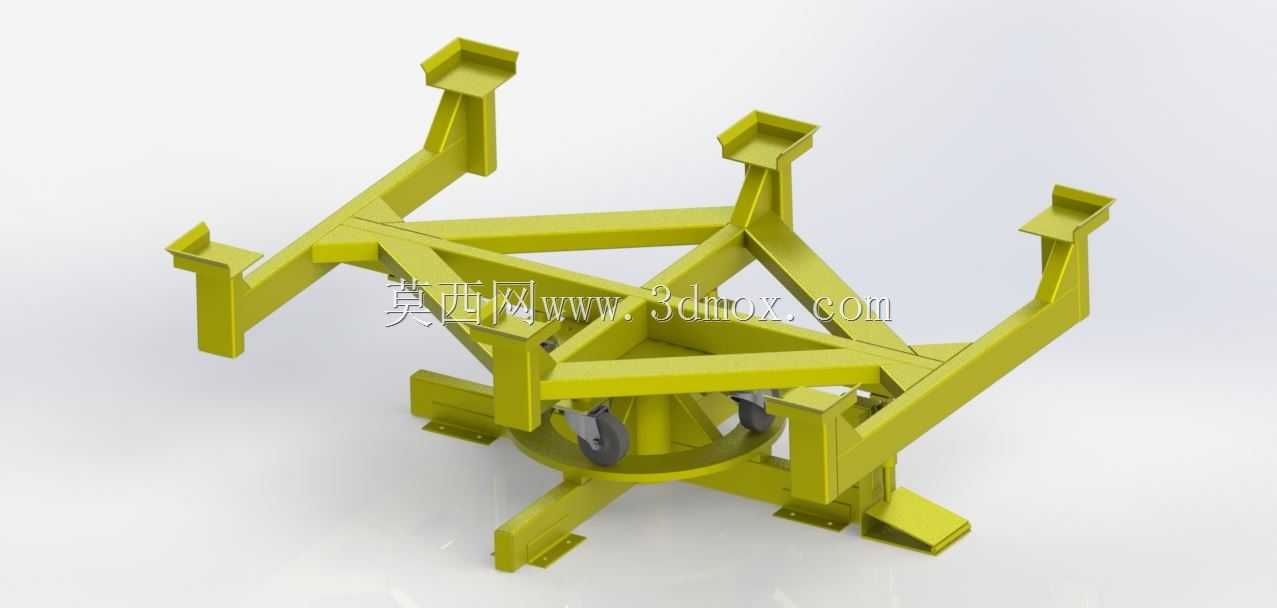

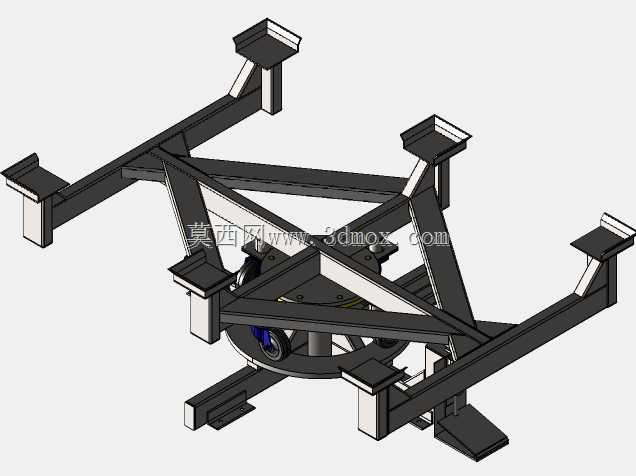

这款罐架主要面向工业生产环节中圆柱形罐体的临时承载、工位转运以及组对焊接作业场景，在压力容器制造、罐体涂装、管路预装等工序中都能适配使用，区别于常规固定焊接支架，其底部设置的回转支撑结构搭配脚轮组件，既可以满足工位内小范围推移调整位置的需求，也能在锁定脚轮后实现罐体周向360度旋转，方便操作人员在固定站位完成罐体全周的焊接、打磨、附件安装等作业，减少人员反复移动或者吊装翻转罐体的频次，降低吊装作业带来的安全风险。从结构设计逻辑来看，整体采用辐射式梁架布局，中心为回转基座，六组承托臂从中心向外呈放射状均匀分布，每支臂末端设置带V型定位槽的承托座，能够适配不同直径规格的圆柱形罐体，承托槽的角度经过核算，可保证罐体放置后重心落在架体中心回转半径范围内，避免偏载引发的架体倾覆风险。梁架主体采用型钢焊接成型，各承托臂与中心基座之间设置斜向加强筋，分散罐体承载时的局部应力，避免长期重载下臂体出现下挠变形。底部的脚轮选用带刹车的重载万向轮，单轮承载能力匹配整体架体的额定载荷，在需要推移架体时解锁刹车即可实现短距离转运，到位后锁定刹车即可保证架体稳定性，不会在作业过程中出现移位。安装边界方面，架体展开后最大外径适配常规车间工位的通道宽度，最低承托高度预留了足够的底部作业空间，方便操作人员对罐体下部位置进行作业，同时整体高度适配常规车间作业的人机工程高度，减少操作人员长期弯腰作业的疲劳感。设计过程中针对承托臂的受力情况做了有限元校核，在额定满载工况下，臂体最大变形量控制在允许范围内，焊接位置的应力集中点都做了圆弧过渡处理，降低焊接应力开裂的风险。承托槽表面可根据使用需求加装防滑垫层，避免罐体旋转或者放置过程中出现表面划伤，同时增大摩擦力防止罐体在承托槽上出现打滑移位。中心回转结构采用耐磨衬套设计，转动阻力小，长期使用磨损后可快速更换衬套，降低维护成本，整体架体所有外露焊接位置都做了焊后打磨处理，去除焊渣与飞边，避免作业过程中剐蹭操作人员或者罐体表面。
