鞋柜翻转式金属铰链结构设计

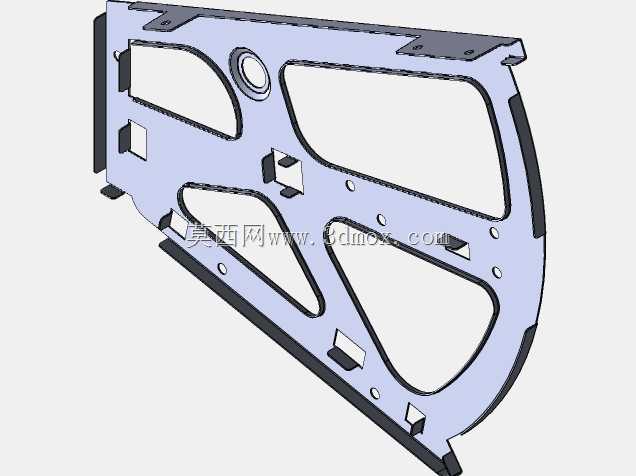

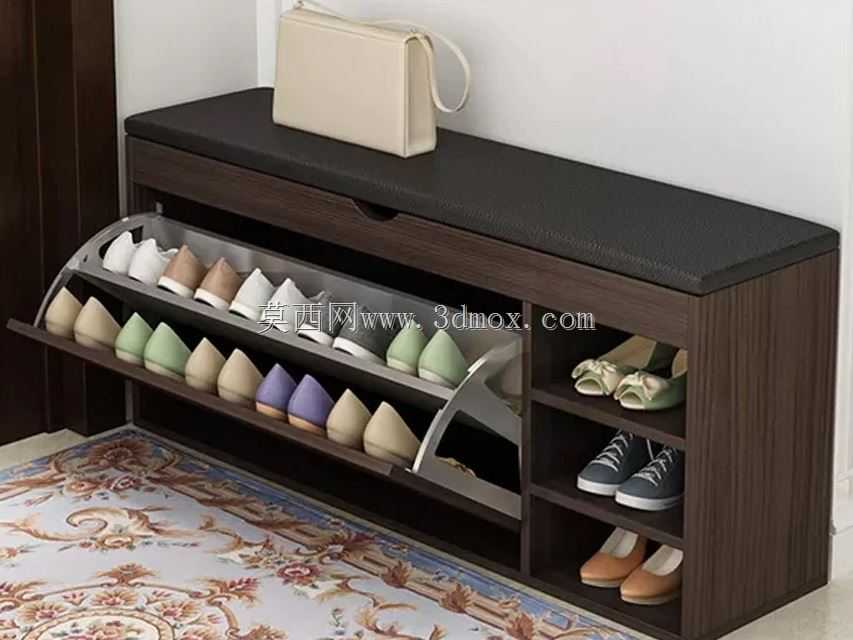

这款铰链主要应用于家用翻斗式鞋柜的层板翻转连接场景，是实现鞋柜薄型化设计的核心功能部件，日常使用中承担翻板开合的承重与运动导向作用，适配17-25mm厚度的密度板或实木颗粒板柜体层板，单组铰链额定承重可满足常规单层3-4双日常鞋履的放置载荷，不会出现长期使用后的下垂变形问题。从结构设计逻辑来看，主体采用冷轧钢板冲压成型的一体化支架结构，摒弃了传统分体式铰链的多零件拼接方案，整体通过连续模冲压完成外形落料、冲孔、折弯工序，支架上的多组异形镂空结构并非单纯减重设计，每一处开孔都对应安装时的避让需求：靠近侧边的方形小凸台是安装时的预定位卡点，能在工人锁付自攻螺丝前先将铰链卡接在柜体侧板预冲的定位槽内，无需额外手扶对位，大幅提升家具厂批量装配的效率；中部的圆形沉孔用于安装翻转阻尼轴的衬套，衬套采用POM材质压装到位，避免金属轴与钢板直接摩擦产生异响，同时能让翻板开合过程保持均匀的阻尼感，不会出现突然下落砸伤手部的情况。安装边界方面，铰链整体贴合柜体侧板安装时，突出侧板的厚度仅为12mm，不会过多占用鞋柜内部的储物空间，适配的翻板翻转角度为0-90度，完全打开时翻板上表面与柜体内层板保持齐平，取放鞋履时不会有凸起结构剐蹭鞋面；支架边缘全部做了R0.8mm的圆角处理，没有冲压后的锐边毛刺，装配过程中不会划伤工人手部，日常使用也不会勾刮鞋履面料。设计过程中特意校核了反复开合的疲劳强度，通过折弯处的加强筋结构提升支架的抗形变能力，在日常使用频率下可满足上万次开合无结构失效，支架表面采用电泳防锈处理，即使在南方梅雨季节的高湿度家居环境下，也不会出现锈蚀流黄水污染柜体的问题。不同于普通柜门合页的单轴转动结构，这款铰链的运动轨迹做了偏心优化，翻板闭合过程中会自动向内收进5mm的距离，避免翻板外侧与鞋柜门框发生摩擦干涉，安装时不需要预留过大的配合缝隙，能让成品鞋柜的外观缝隙更均匀美观，同时支架上的多组安装腰孔预留了±2mm的调节余量，即使柜体板材裁切存在小幅公差，也能通过腰孔调整铰链安装位置，保证翻板开合顺畅无卡滞。
