机架式16通道专业音频混音设备结构设计

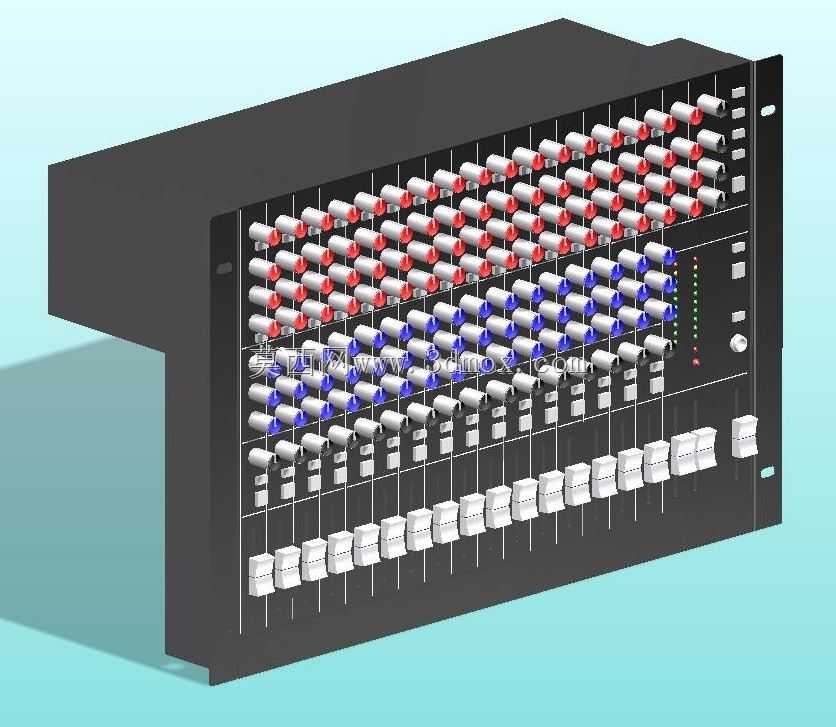

在专业音频工程领域，多通道混音设备是中小型录音工作室、现场演出扩声系统、校园广播机房、小型会议室音视频系统中的核心信号处理节点，本次呈现的16通道机架式混音器，正是针对垂直机架安装场景做的全结构三维建模，完整还原了设备的接口布局、操作控件排布与安装适配结构。从实际使用场景来看，这类设备常被安装在标准19英寸工业机柜中，和功率放大器、音频处理器、信号分配器等设备层叠布置，因此建模时严格遵循标准机架设备的安装尺寸边界，设备宽度适配19英寸机柜立柱安装孔位，机身深度预留了后部接线的弯折空间，前部面板完全齐平机柜正面，不会突出或内凹影响机柜前门闭合，两侧设计的可拆卸机架耳，既可以通过螺丝固定在机柜立柱上，也可以在桌面放置使用时拆下，避免突出的结构磕碰操作人员。设备前部面板的控件排布完全贴合音频工程师的操作习惯，最上方两排红色标识的接口为麦克风输入通道，每一路都对应独立的增益调节旋钮，下方蓝色标识区域为线路输入与辅助输出通道，每一路通道都配备了独立的均衡调节旋钮、声像定位旋钮与通道静音开关，最下方的线性推子对应每一路通道的输出音量调节，推子行程符合专业调音设备的操作阻尼需求，右侧区域布置了主输出推子、信号电平指示灯、电源开关与总输出接口，所有控件的间距都预留了手指操作的空间，不会出现调节相邻控件时误触的问题。建模过程中采用实体建模方式还原每一个接口、旋钮、推子的外形结构，没有用贴图替代实体结构，所有部件的装配关系都符合实际产品的装配逻辑，旋钮与面板的配合间隙、推子与面板槽位的配合间隙都按照实际钣金加工的公差做了预留，后部面板的接口排布考虑了不同类型线材的插头尺寸，电源接口、信号输出接口、扩展接口之间预留了足够的插拔空间，不会出现插头互相干涉无法插入的问题。对于结构设计从业者来说，这个模型可以作为标准机架式电子设备的结构参考，了解专业音频设备的人机工程设计逻辑、机架安装的尺寸规范、面板控件的排布原则；对于音频系统集成人员来说，可以通过模型提前预判机柜内的设备安装空间，核算接线所需的后部预留深度，提前规划机柜内的设备层叠顺序，避免现场安装时出现尺寸冲突。设备的外壳采用1.2mm厚度的冷轧钢板折弯成型，边角做了圆弧过渡处理，既保证了结构强度，也避免安装过程中锋利边角划伤操作人员，面板采用拉丝铝合金材质，表面印刷的通道标识清晰对应每一路控件，长期使用不会出现磨损脱落的问题，内部的电路板安装位、电源模块固定位都在模型中做了预留，结构件之间的连接螺丝孔位都做了对位设计，装配时不需要额外做孔位调整。
