两步伸缩轻型支架空间堆垛执行机构

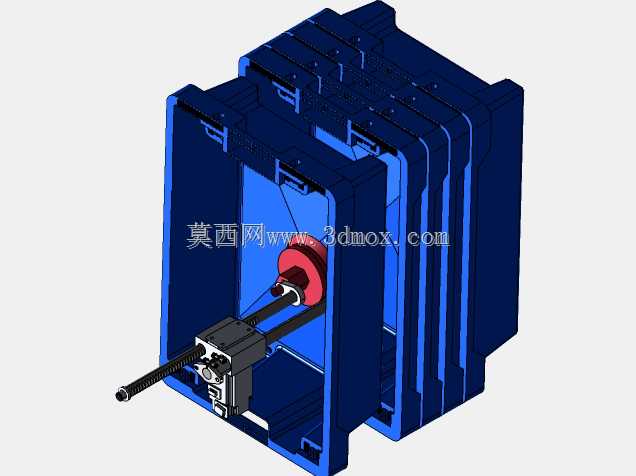

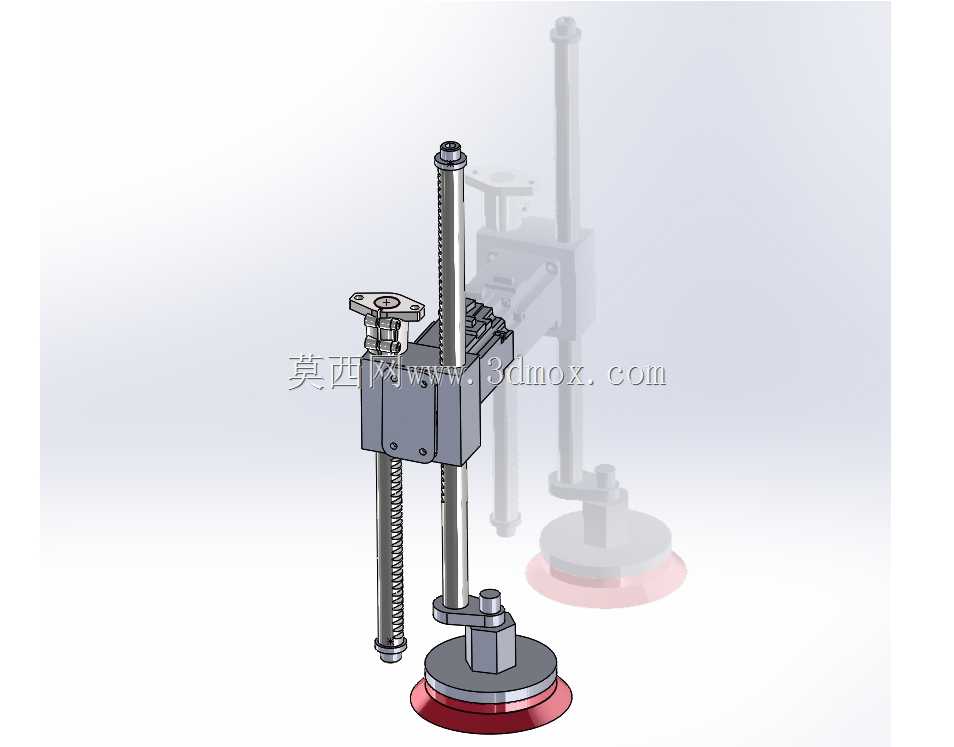

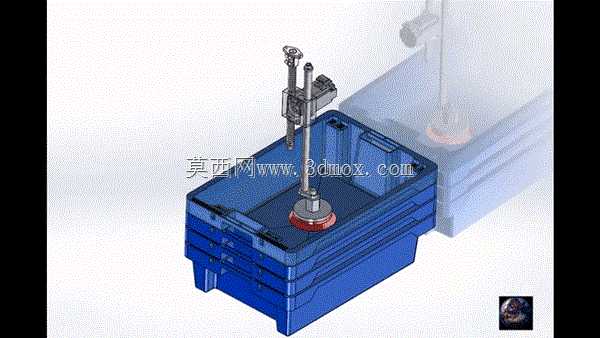

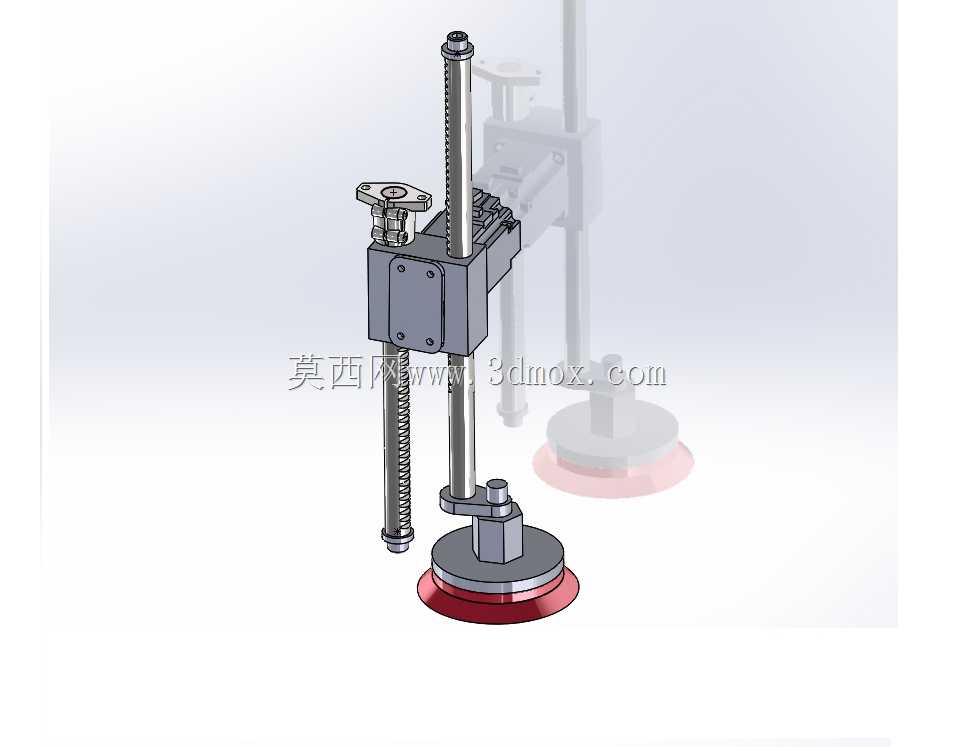

这套伸缩执行结构主要面向窄通道仓储、线边物料周转的空间受限作业场景，适配轻型周转箱的堆垛、取放作业需求，可集成在小型AGV、简易堆垛设备上完成垂直方向的物料抬升与位置调整。从结构设计逻辑来看，采用两级伸缩的嵌套式立柱布局，完全收回时整体高度可控制在周转箱上沿以下，不会额外占用上层通行空间，伸出后可覆盖三层标准周转箱的堆垛高度，刚好匹配多数制造业线边暂存区的堆垛高度要求。底部的真空吸附执行端做了浮动连接设计，接触周转箱上表面时可自适应微小的平面倾斜，避免硬接触导致的箱面磨损或者吸附失效，吸附盘周边设置的防护压圈，在吸附到位后会先接触箱面压实，再启动真空发生回路，能有效减少漏气概率，提升带载移动时的稳定性。立柱的导向结构采用了嵌入式直线导轨配合同步带传动的方案，两级伸缩段的运动做了时序匹配，伸出时先带动上段立柱抬升，到达一级行程终点后再触发下段立柱的抬升动作，收回时则反向动作，全程运动无卡滞点，传动间隙控制在0.2mm以内，保证堆垛对位时的位置精度。安装边界方面，底部固定法兰的尺寸适配多数小型移动载具的安装孔位，不需要额外做转接板改造，整体侧向的安装宽度控制在120mm以内，在窄通道内作业时不会和两侧货架或者料箱发生刮碰。实际应用中，这套结构不需要额外配置复杂的液压或者气动站，仅依靠伺服电机配合同步带即可完成全部动作，维护成本较低，适合电子装配、小件零部件加工车间的线边物料自动转运场景，也可单独作为垂直抬升模块集成在非标自动化设备中，完成工件的上下工位转移。结构建模时对所有运动部件做了干涉检查，全行程范围内伸缩臂和周边固定结构的最小安全间隙保留了3mm，避免加工装配误差导致的运动卡涩，所有受力连接位置都做了加强筋处理，额定带载5kg时的结构变形量小于0.1mm，完全满足轻型物料的搬运精度要求。
