齿轮齿条旋转转平移传动机构

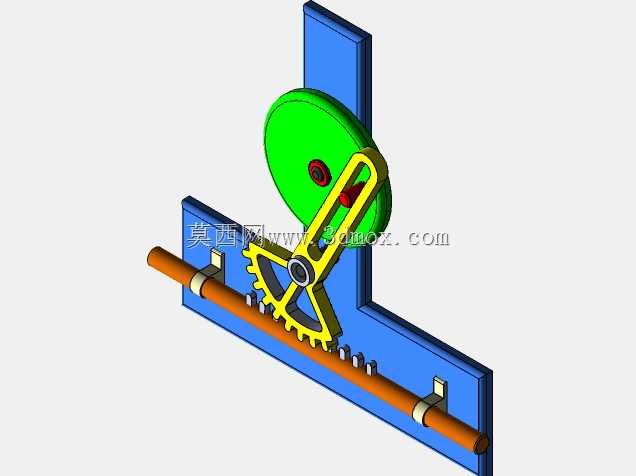

这套齿轮齿条传动结构核心实现旋转运动到直线往复运动的转换，在轻工送料、小型工位进给、教学演示教具、简易直线驱动单元中都有广泛适配场景。日常设备调试里，这类结构常被用在行程较短、负载不大的直线驱动工位，替代部分气缸直驱方案，能通过调整齿轮的旋转角度精准控制齿条的进给位移，不需要额外配置复杂的位移检测元件就能实现定行程往复动作。从结构设计逻辑来看，这套机构采用立式安装板作为承载基体，齿轮通过带摇臂的铰接轴固定在安装板上部，齿条配套的导向杆通过两端的支撑座固定在安装板下部，导向杆与齿条采用刚性连接，齿轮与齿条的啮合间隙通过安装板上的腰型铰接孔进行调整，避免传动过程中出现卡滞或回程误差过大的问题。安装边界上，整套机构的安装基面为立式L型折弯板，板上预留的固定孔位间距适配常规的铝型材机架安装尺寸，导向杆的有效行程覆盖齿轮整周旋转对应的齿条移动距离，摇臂的旋转半径经过核算，不会在摆动过程中与安装板、导向杆支撑座产生运动干涉。功能特性层面，这套传动结构没有冗余的传动环节，动力输入直接作用在摇臂转轴上，既可以手动驱动摇臂实现直线进给，也可以在转轴端接驳小型减速电机实现电动驱动，齿条的运动方向完全随齿轮的旋转方向切换，正转时齿条沿导向杆向一侧进给，反转时自动复位，传动过程中力的传递路径直接，能量损耗小。设计过程中特意将齿轮的齿形参数与齿条做了等模数匹配，啮合重合度控制在合理区间，既保证传动过程的平稳性，也避免齿面接触应力过大导致的过早磨损，导向杆与支撑座之间采用滑动配合，配合间隙控制在较小范围，保证齿条移动过程中不会出现偏摆，始终与齿轮保持正确的啮合姿态。这类结构在教学场景中常被用来演示齿轮齿条的传动原理，在小型自动化设备中可以作为工件推送、工位切换的执行机构，不需要复杂的控制系统就能实现稳定的直线往复动作，维护成本极低，只需要定期在啮合齿面和导向杆配合处添加润滑脂就能长期稳定运行。
