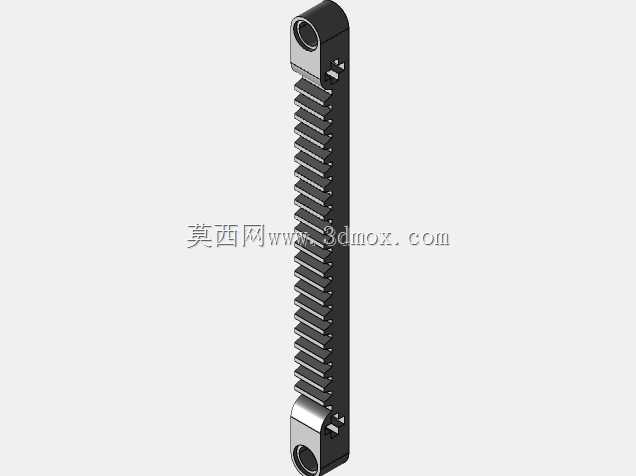

带轴销孔的1x13模数齿轮齿条传动件

在做小型直线往复传动机构的选型匹配时，这类带集成安装轴与销孔的窄幅齿条往往能省掉不少额外的装配件设计工作，不同于常规光面齿条需要额外加工安装位、配做连接压块的方案，这个齿条本体直接在两端集成了带轴孔的连接端，端部的销孔可以直接穿入圆柱销完成周向锁止，不需要额外设计定制的连接卡座，在小行程、轻负载的直线传动场景里适配性很强，比如小型工装的推拉工位、3D打印功能件的直线运动模组、桌面级自动化设备的短距离位移单元，都能直接用这类结构件完成传动链搭建。从结构设计逻辑来看，齿条的齿形参数匹配1模数13齿的配套齿轮，啮合侧隙在设计时预留了常规传动的合理间隙，不会因为加工公差出现卡滞，同时齿面的有效啮合长度覆盖了齿条主体的全部行程段，两端的连接端做了加厚处理，避免安装位置的应力集中，端部的轴孔与齿条主体的基准面做了同轴度约束，安装时只要将轴穿入对应支座的孔位，打入销钉就能完成固定，不需要反复调整齿条的直线度，相比普通平齿条的安装调试效率提升不少。实际应用中，这类齿条的安装边界需要注意，两端轴头的伸出长度要匹配支座的轴承位深度，销孔的位置要对应轴上的锁止槽，避免装配后出现轴向窜动；齿条的齿面朝向要和配套齿轮的中心高对齐，因为齿条本身宽度较窄，配套齿轮的齿宽不能超过齿条本体宽度，否则会出现啮合偏载。在做小型教具、乐高类拼装机械结构的时候，这个齿条的安装孔位也能兼容标准的拼装销，不需要额外改装就能直接搭建传动结构，做直线运动的演示或者小负载的推拉动作都能稳定运行。设计时特意将两端的连接轴做了和齿条主体一体化的结构，没有采用分体式的连接座，一方面减少了装配环节的零件数量，另一方面也避免了分体连接带来的累积误差，保证齿条齿面的直线度精度，在轻载高速的往复运动场景下，不会因为连接松动出现传动异响或者啮合错位的问题。日常选型时要注意，这类窄幅齿条的负载上限不高，适合传递扭矩较小的传动场景，如果是大负载的冲压设备、重型输送线的传动，还是需要选用更宽齿面、带加强安装座的重型齿条，但在桌面级设备、小型工装、教学演示模型这类场景里，这种集成安装结构的齿条性价比和装配便利性优势非常明显，不需要额外加工安装面，拿到件就能直接装配使用，能大幅缩短小型设备的开发装配周期。
