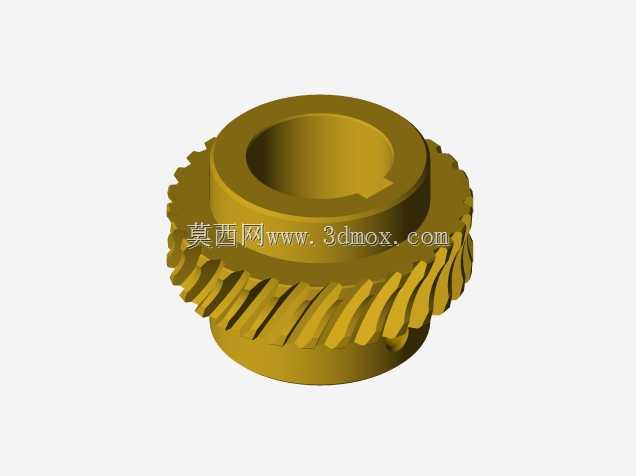

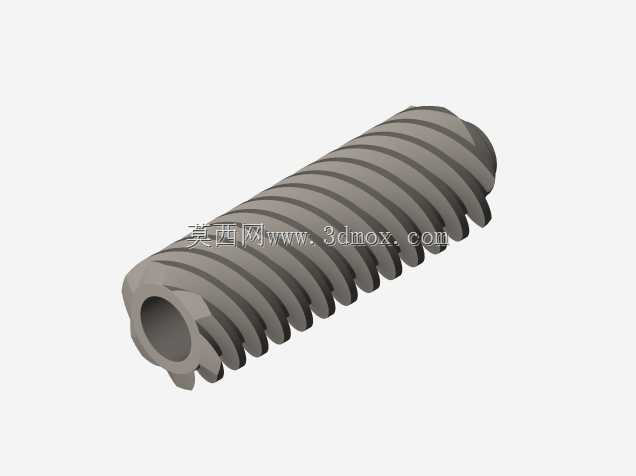

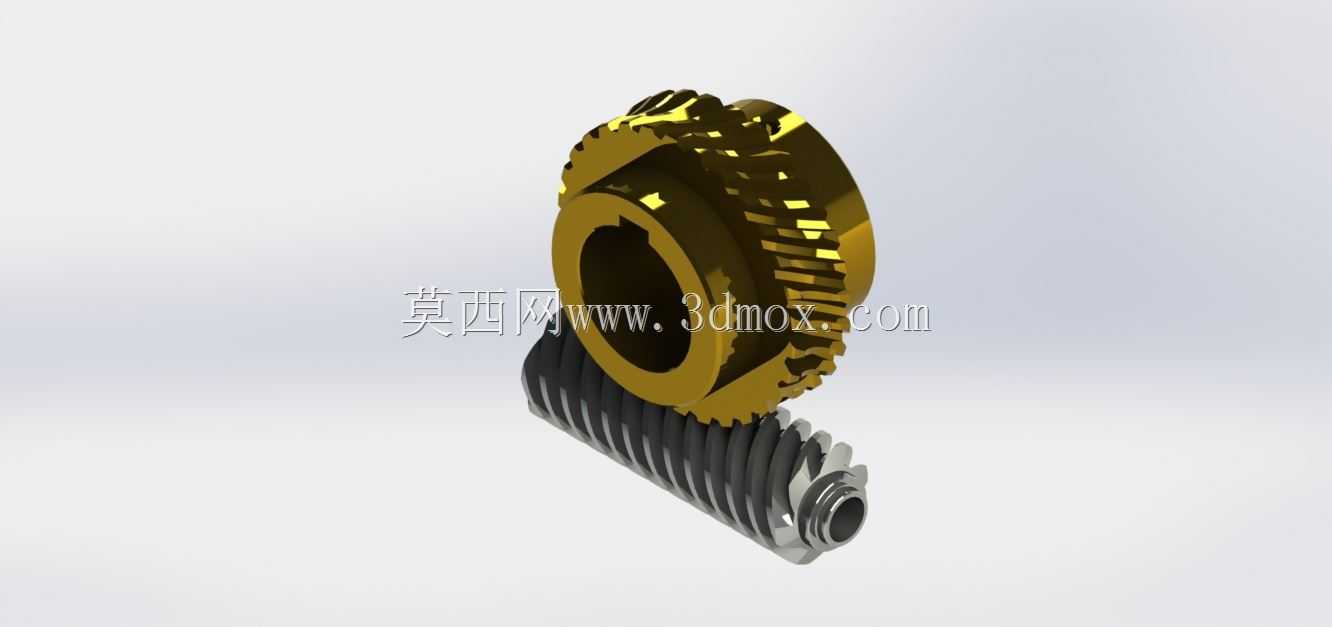

花键啮合式齿条小齿轮传动结构

这套传动结构在自动化生产线的直线进给单元、机床工作台的位移驱动机构、重型设备的直线调位装置中应用十分广泛，区别于普通的齿条齿轮传动，配套的小齿轮集成了花键连接结构，能在传递旋转扭矩的同时，实现齿轮沿轴向的小幅滑移，适配安装过程中存在的轴向累计误差，避免传动卡滞。从实际使用场景来看，这类结构常被用在需要长距离直线传动的工位，比如仓储物流的堆垛机行走驱动、龙门设备的横梁移动驱动，相比丝杠传动，它不受行程长度限制，长距离传动下的刚性表现更稳定，传动效率也能维持在较高水平。设计这套结构时，首先要匹配齿条与齿轮的模数、压力角参数，保证啮合侧隙处于合理区间，侧隙过小会导致传动过程中齿面磨损加剧，温升后容易出现咬齿问题，侧隙过大则会产生反向传动间隙，影响进给定位精度。花键部分的参数设计需要结合传递扭矩的大小确定，采用渐开线花键的形式能保证齿面受力均匀，定心精度更高，适合中高速的传动场景。从安装边界来看，齿轮的内花键需要和配套的花键轴做公差配合，通常选用间隙较小的过渡配合，既保证装配便利性，又能减少传动过程中的同轴度误差；齿条的安装基面需要做平面度处理，每间隔一段距离设置定位销孔，避免长齿条拼接时出现齿距累积误差，影响传动平稳性。齿轮的齿宽设计要比齿条的啮合面宽度略宽，抵消安装时可能出现的轴向偏移，保证全齿宽参与啮合，避免局部齿面应力集中。实际选型时，还要结合设备的运行速度、负载大小确定齿面的热处理工艺，重载场景下齿面需要做淬火处理提升硬度，减少长期运行后的齿面磨损，轻载高速场景则可以适当降低硬度要求，兼顾加工成本。这套结构的三维建模过程中，齿形部分需要严格按照渐开线方程生成，保证齿廓曲线的准确性，花键部分的齿形也要和参数表完全对应，避免后续加工出的零件出现装配干涉，建模时还要预留出润滑结构的安装位置，比如齿轮端面的油槽、齿条侧面的润滑脂加注通道，方便后期设备维护时的润滑作业，延长传动件的使用寿命。
