齿轮齿条啮合直线传动结构设计

这套齿轮齿条啮合结构，是机械传动领域里把旋转运动转化为直线往复运动的经典实现形式，在各类需要长行程直线进给、精准位移输出的设备场景里应用极广。从实际工程落地的角度看，这类结构常出现在机床的进给轴传动、自动化生产线的工位平移机构、升降设备的垂直传动单元、重型物料的推拉移位装置里，相比丝杠传动，它的单段行程不受螺杆长度限制，拼接安装就能实现数十米的长距离传动，承载能力也更强，适合大负载、中低速的直线运动工况。

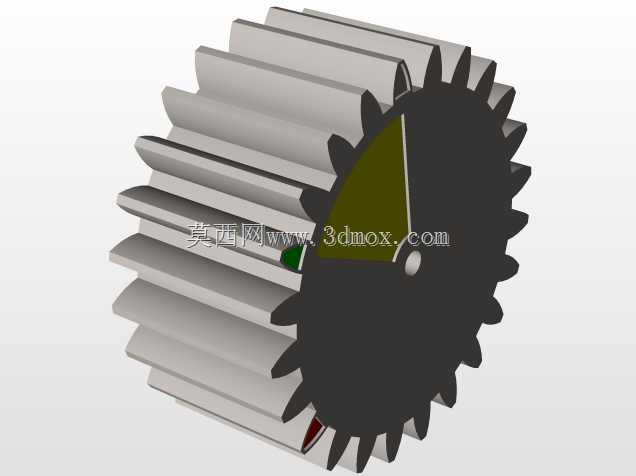

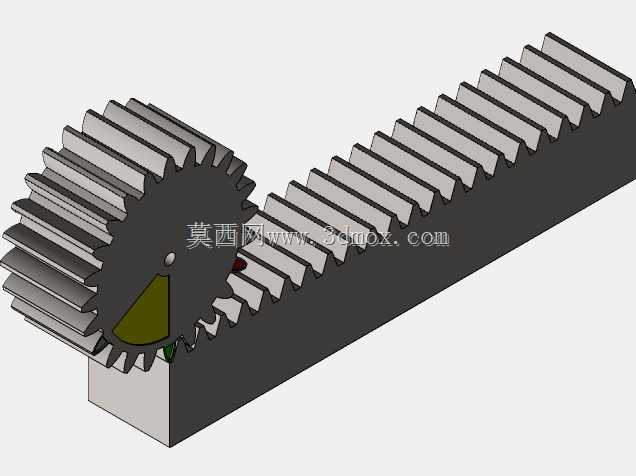

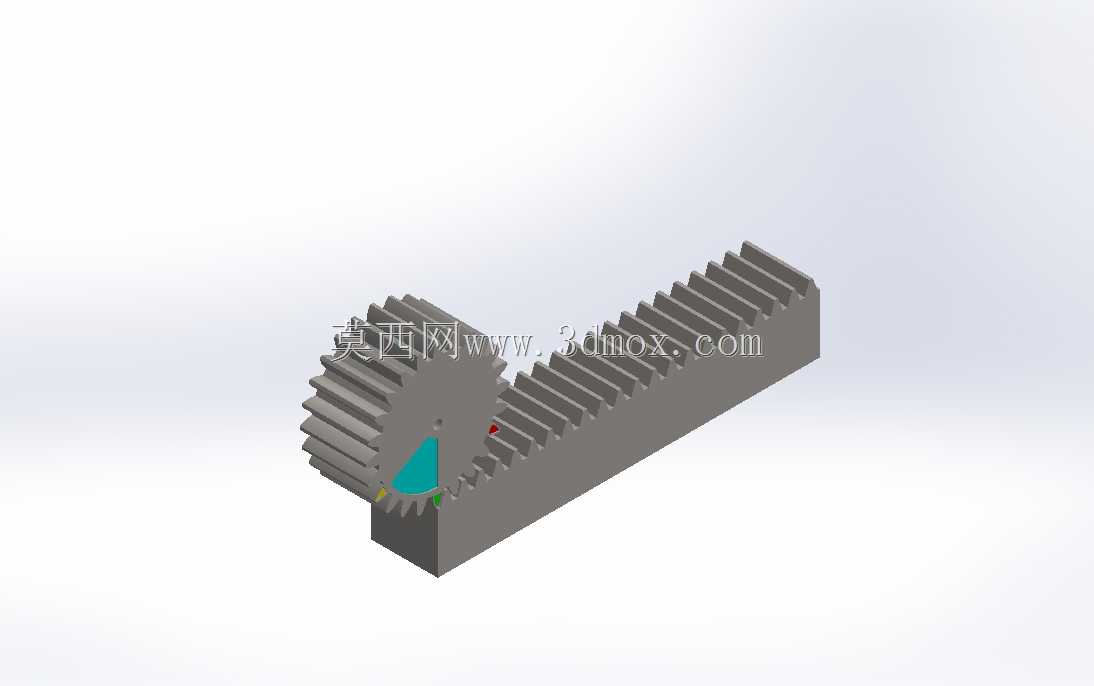

设计这套结构时，首先要匹配齿轮与齿条的模数、压力角参数，保证两者齿形完全共轭，啮合侧隙控制在合理区间——侧隙过大会导致传动反向死区大，定位精度不足，侧隙过小则会加剧齿面磨损，甚至在热胀状态下出现卡滞。图中的小齿轮采用直齿结构，对应的齿条也为直齿齿形，加工难度低，装配时对平行度的容错性比斜齿结构更好，适合对传动平稳性要求不是极高、成本控制较严的通用场景。小齿轮的安装轴端做了定位轴肩设计，能通过轴承座固定在移动滑台上，齿轮的分度圆与齿条的分度线保持相切，安装时要保证齿轮轴线与齿条长度方向的垂直度，否则会出现齿面偏载，运行时产生异响、加速局部磨损。

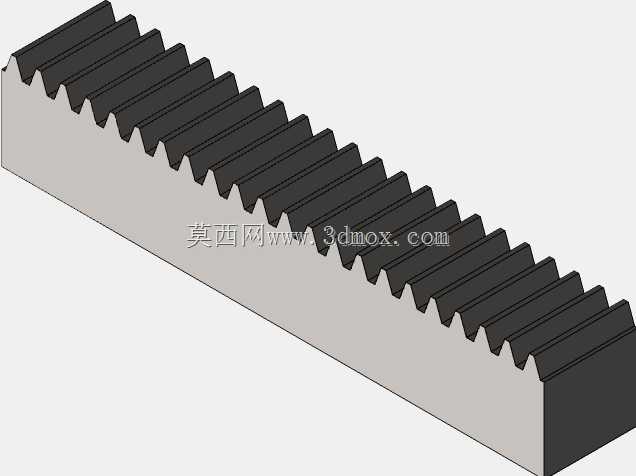

从安装边界来看，齿条的背面为平整安装基准面，可通过沉头螺钉固定在设备的安装基座上，基座需要加工出对应的定位台阶，保证齿条安装后直线度符合传动要求，多段齿条拼接时要做好齿距对接校准，避免拼接处出现传动卡顿。小齿轮的齿宽略小于齿条的齿面宽度，能抵消一部分安装时的轴向错位误差，齿轮中心到齿条安装基准面的距离需要严格控制，保证啮合深度符合设计值，避免出现顶齿或者啮合深度不足导致的承载能力下降。

实际使用中，这类结构通常会配套润滑装置，在齿面定期涂抹润滑脂减少磨损，部分高精度场景还会增加齿轮消隙结构，通过双片齿轮错齿消除反向间隙，提升重复定位精度。相比同步带传动，齿轮齿条的传动刚性更强，不会出现弹性形变导致的传动丢步，适合重载、高刚性要求的传动场景，设计时还要根据负载大小、运行速度核算齿面接触强度与齿根弯曲强度，确定合适的模数与齿宽参数，保证结构的使用寿命满足设备全周期运行要求。
