4:1传动比齿轮齿条式转向齿轮箱结构

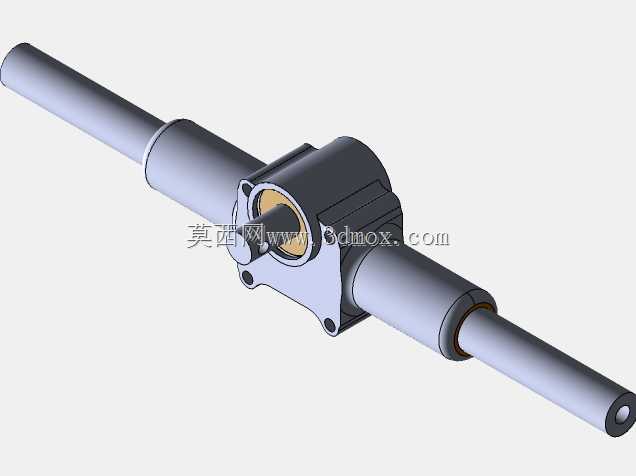

这类齿轮齿条式转向齿轮箱，核心应用场景集中在乘用车辆、低速非道路作业车辆的转向执行机构中，作为转向系统的核心传动部件，承担着将转向轴输入的旋转运动转化为齿条横向直线位移的核心作用，直接决定转向操作的传动精度、回正性能与操作力反馈表现。该款传动比设定为4:1的结构，在设计阶段优先平衡了转向灵敏度与操作力矩的匹配关系，小齿轮与齿条的啮合齿形经过修形处理，可有效降低啮合过程中的齿面冲击，减少转向过程中的旷量与异响问题。从结构布局来看，整体采用横向贯通式齿条布置，输入轴垂直于齿条轴线设置在箱体中部，箱体通过两侧带安装孔的法兰耳实现与车架副梁的固定，安装边界的孔位间距、齿条伸出端的轴径尺寸均匹配常规紧凑型车辆的转向系统安装空间，齿条两端的连接轴段可直接适配转向横拉杆球头的装配尺寸，无需额外设计转接结构。设计过程中，箱体采用分体式合箱结构，既满足内部齿轮、齿条、轴承、密封件的装配工艺要求，也能保证啮合部位的润滑脂存储密封性，避免车辆行驶过程中泥水、粉尘进入啮合副造成齿面磨损。齿条表面做了硬化处理，配合两端的导向衬套，可承受转向过程中来自路面的反向冲击载荷，输入轴部位设置的密封结构可防止润滑介质泄漏，同时阻挡外部杂质进入箱体内部。不同于循环球式转向结构，齿轮齿条式结构的传动链更短，传动间隙更容易控制，转向响应的滞后量更小，在前置前驱车型、低速电动作业车辆中应用广泛，该结构的设计参数可直接为同类型转向系统的选型、改型设计提供三维尺寸参考，建模过程中对齿形啮合间隙、轴承安装位的同轴度、安装法兰的平面度都做了符合实际加工装配要求的公差预留，可直接用于结构校核、运动仿真分析场景，帮助设计人员快速验证转向行程、传动比匹配、安装干涉等核心设计指标，减少前期方案验证的重复建模工作量。
