2U19英寸机架式工业整流设备结构

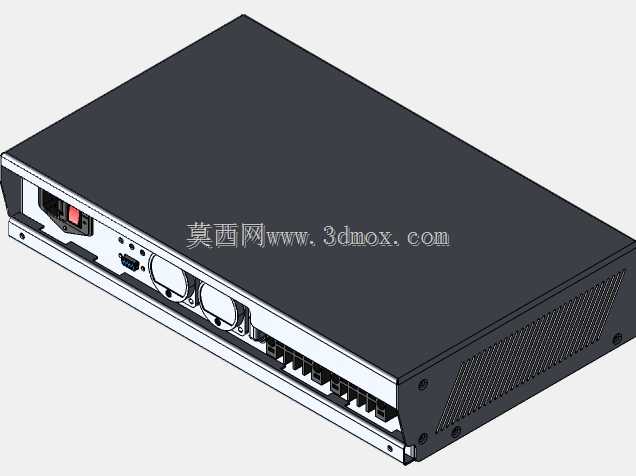

在工业供配电、通信基站供电、工业自动化产线稳压供电场景中，机架式整流设备是保障后端负载稳定直流供电的核心单元，这类设备普遍采用标准19英寸机架安装规范，适配通用服务器机柜、工业控制柜的安装空间，无需额外定制安装支架，可直接与交换机、工控机、配电模块等设备并排部署，大幅提升机柜内部空间利用率。这款2U规格的机架安装整流设备，在结构设计上充分考虑了机房部署的实际需求，整体高度遵循2U机架标准，占用机柜内2个标准U位，宽度完全匹配19英寸机柜立柱安装孔距，前后深度适配常规600mm深度机柜的安装边界，安装时仅需通过设备两侧的固定耳与机柜立柱锁紧，即可完成稳固安装，无需额外支撑结构。设备外壳采用一体式金属板材折弯成型，上盖为整面覆盖结构，既可以屏蔽内部功率器件工作时产生的电磁干扰，避免对同机柜内的敏感通讯设备造成影响，也能为内部电路提供足够的结构防护，防止运维过程中异物掉落造成电路短路。前面板区域预留了电源开关、状态指示灯、通讯调试接口的安装位，运维人员在机柜正面即可完成设备状态查看、开关操作与调试接线，无需抽拉设备或探入机柜后部操作。后部区域集中布置了交流输入接线端子、直流输出接线端子、散热通风槽，接线区域预留了足够的线缆弯曲空间，方便大平方电力线缆的端接与固定，侧面的密集通风槽配合内部风道设计，可以将功率器件工作产生的热量快速排出，保证设备长时间满负载运行时的温度处于合理区间。在结构细节处理上，设备边角做了圆弧过渡处理，避免安装运维过程中划伤操作人员，壳体拼接处采用错位咬合结构，既提升了整体结构刚性，也减少了电磁泄漏的缝隙。内部预留了标准功率模块、控制板、滤波器件的安装位，不同功率等级的整流模块可以在同一机箱结构内适配，无需重新开模制作外壳，有效降低了系列化产品的开发成本。安装耳上的固定孔采用长圆孔设计，可以适配不同品牌机柜立柱的孔位偏差，降低现场安装的对位难度，设备底部预留了接地柱安装位，可直接连接机柜接地排，满足工业现场的电气安全规范要求。
