户外储能用24单元阀控铅酸电池柜结构

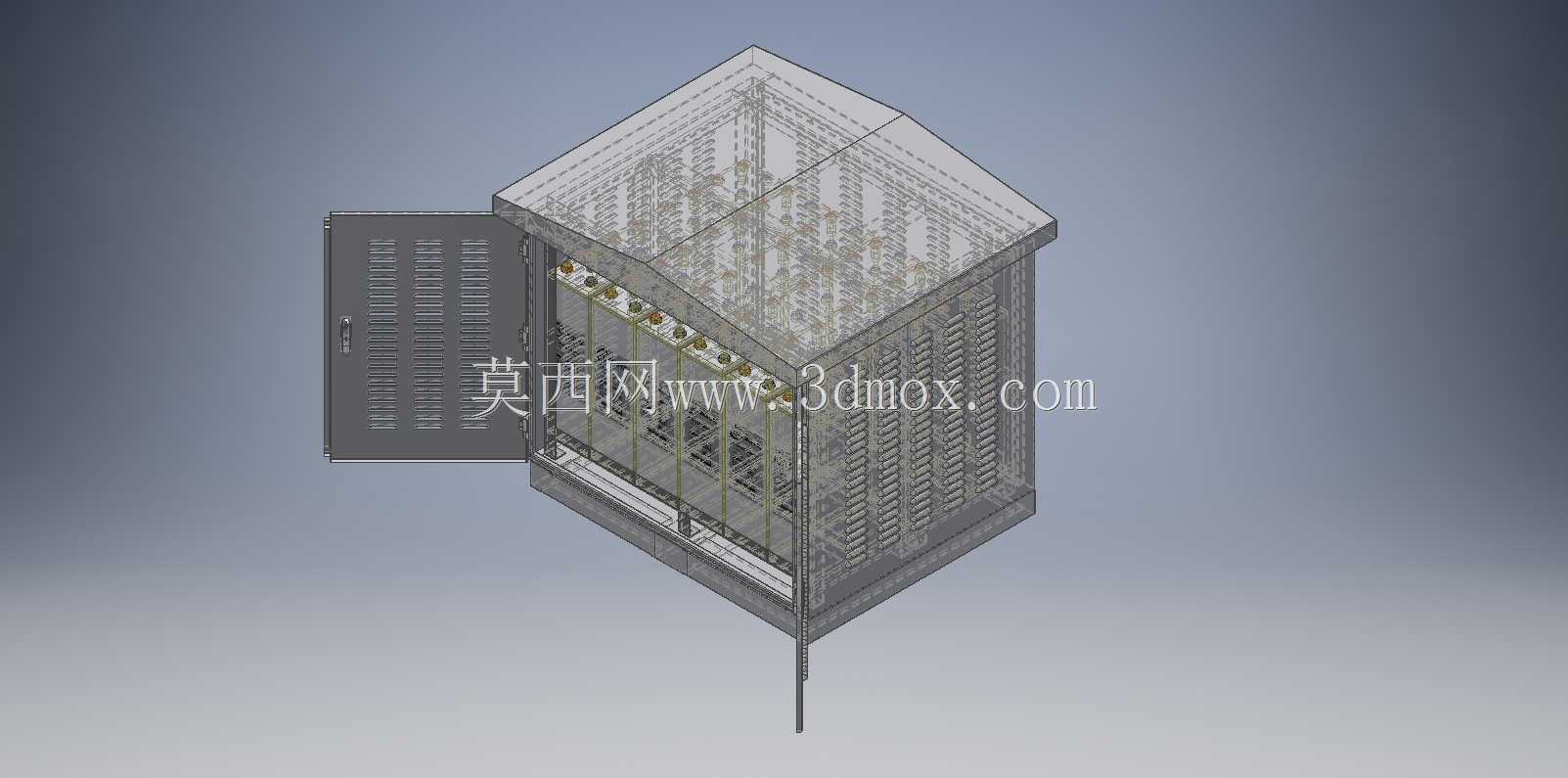

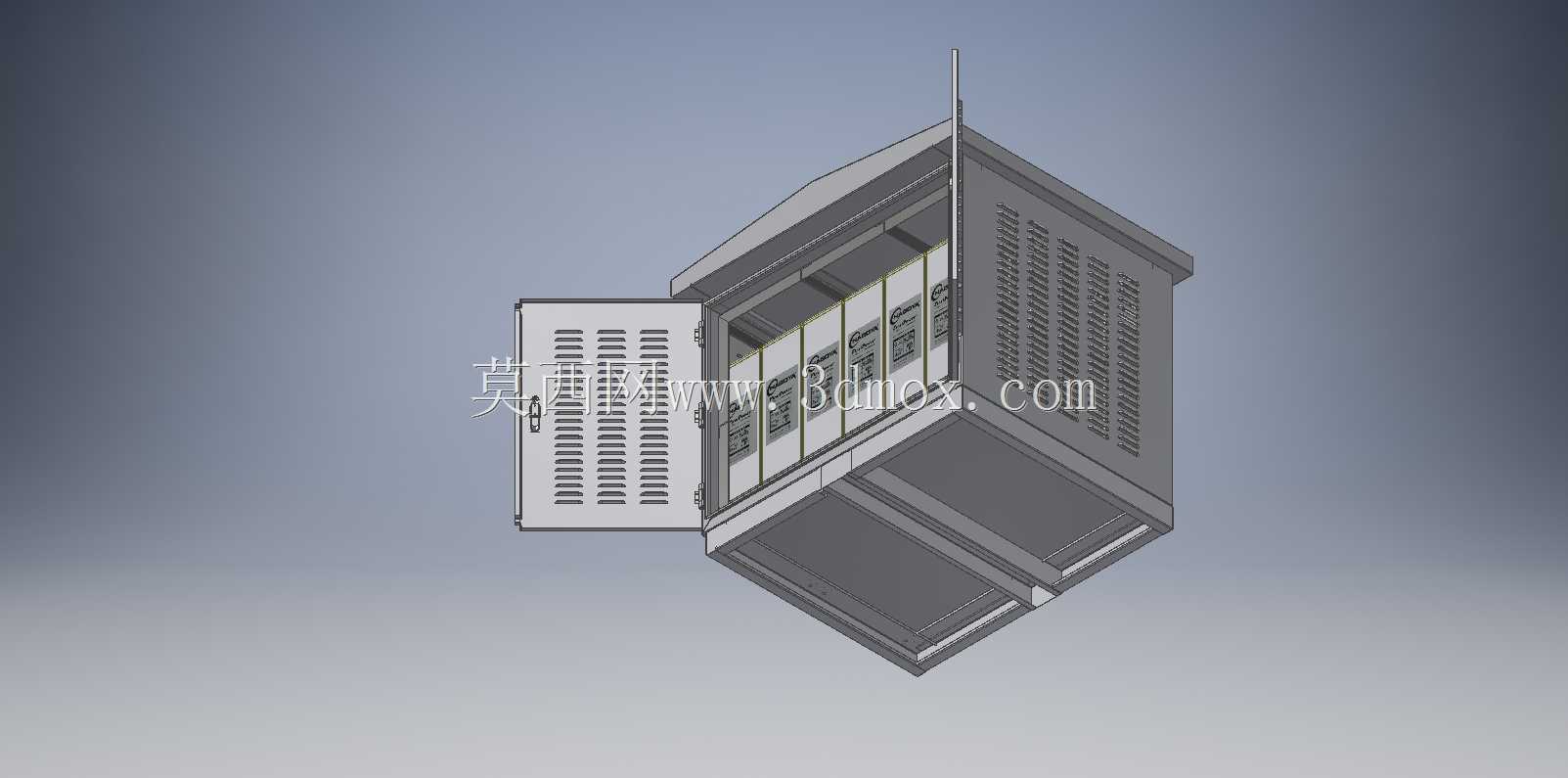

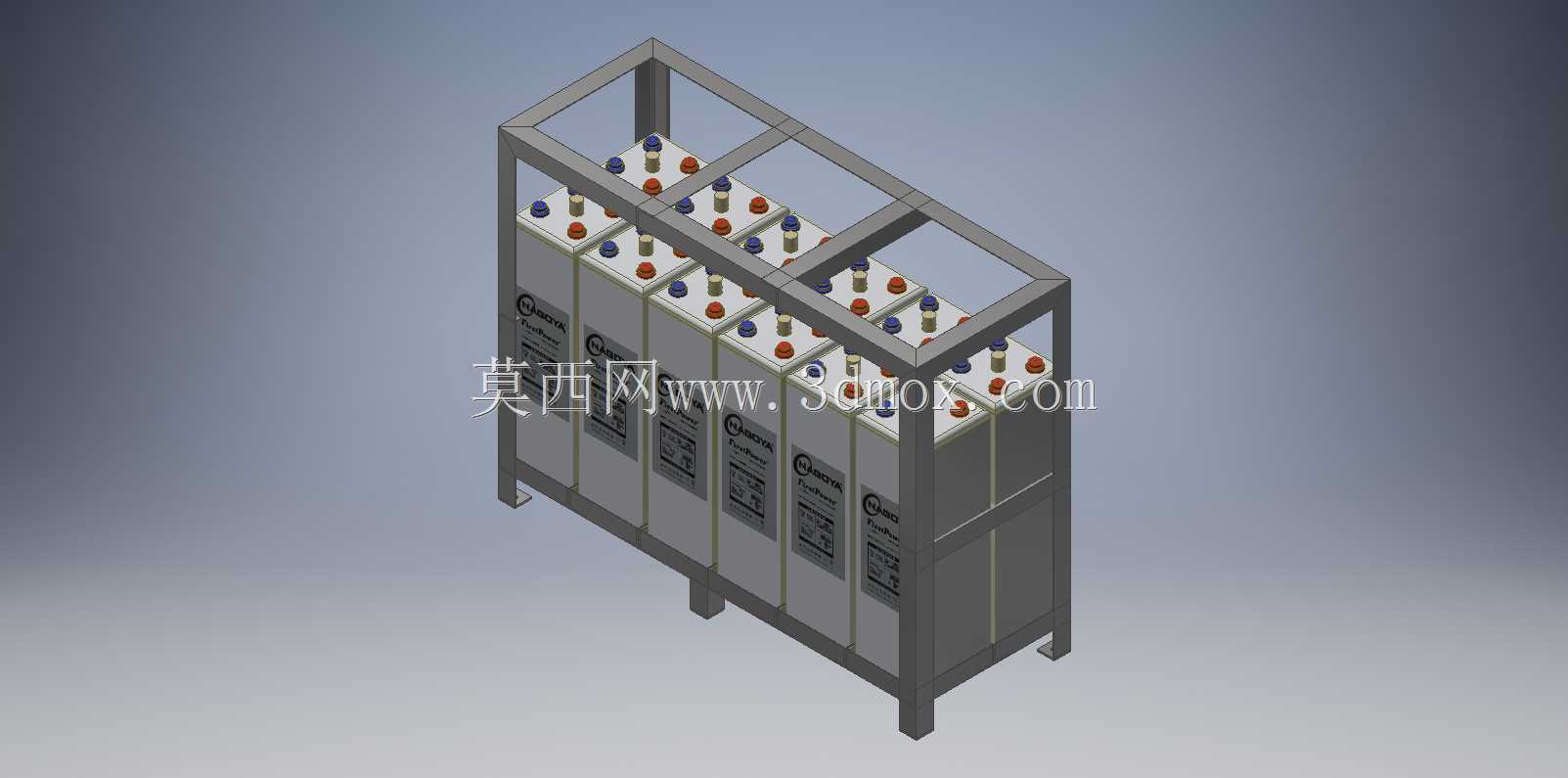

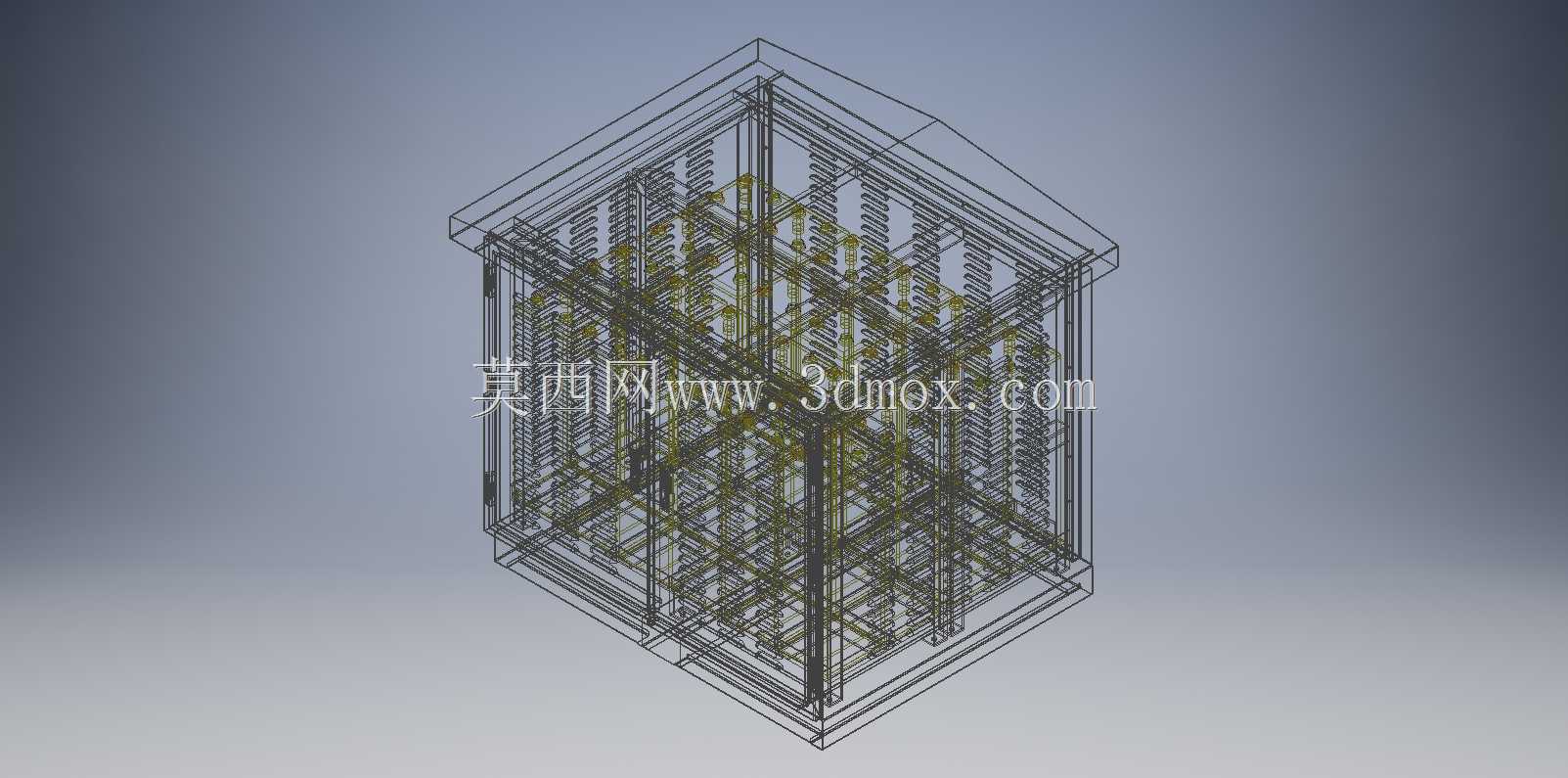

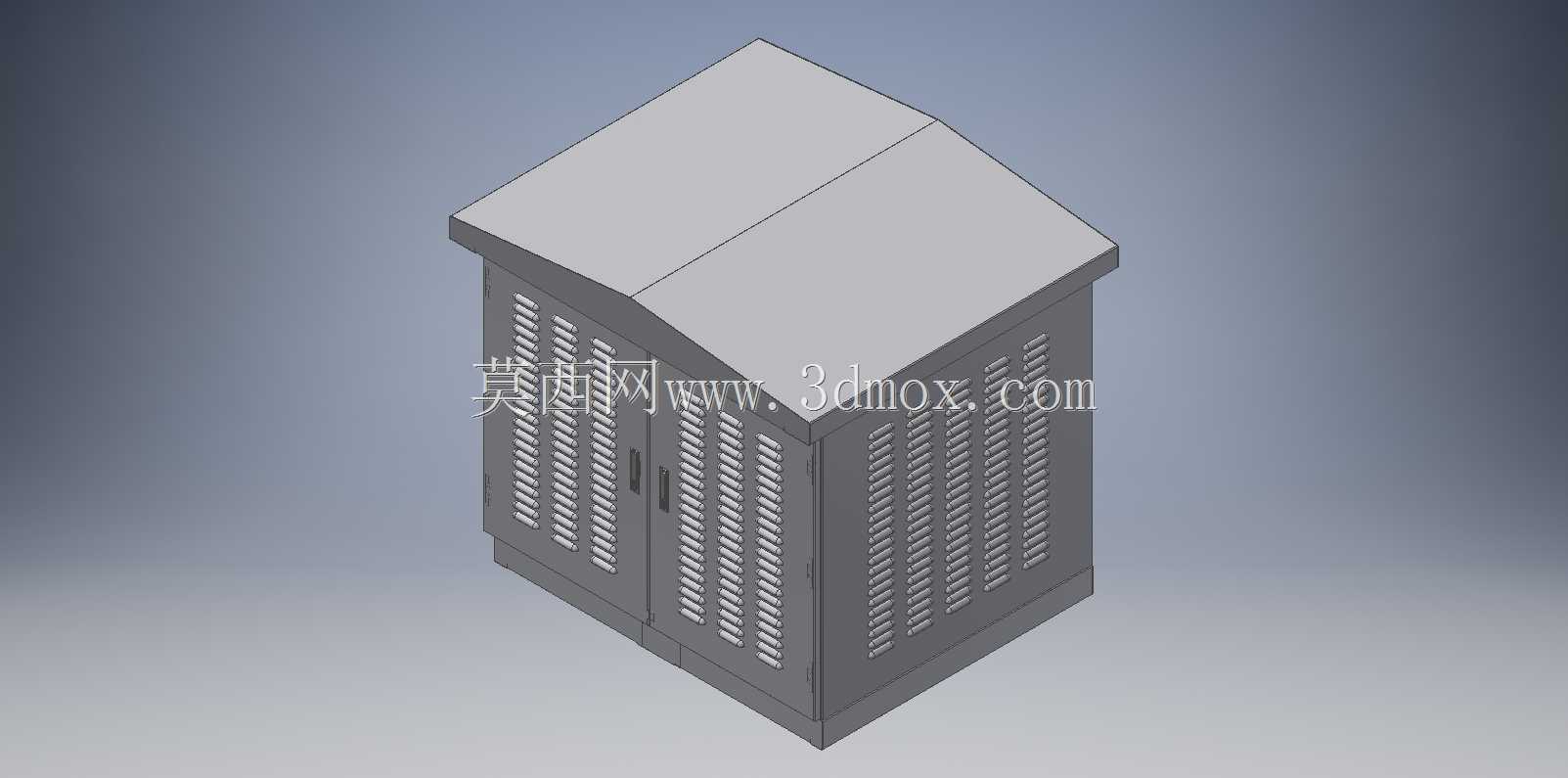

这款柜体主要面向通信基站后备供电、小型离网光伏储能、工业现场不间断电源配套场景设计，核心承载24只OPZV 2V 800Ah管式胶体铅酸电池，单组电池串联后可输出48V直流供电容量，适配通信主设备、机房应急负载、离网储能系统的供电后备需求。柜体采用户外落地式安装设计，整体为长方体立式结构，顶部做斜顶排水造型，避免户外降雨积水渗漏，外壳采用冷轧钢板折弯焊接成型，门板带密集通风冲孔，兼顾防护等级与内部电池的散热需求，柜门采用单开侧门结构，带锁止结构可实现非授权人员开启防护，内部预留电池层架安装位，层架采用承重型钢焊接，每层可承载多只大重量铅酸电池，层间预留走线空间，可布置电池连接铜排、采样线束，柜体底部预留电缆进线孔，可适配地埋电缆上进下出的布线需求，安装时需预留不少于800mm的前侧开门操作空间，柜体后侧与墙体预留不少于200mm的散热通风间隙，整体安装基础需做硬化水平处理，避免长期承重导致柜体倾斜。设计过程中优先考虑电池的运维便利性，开门后可直接触及所有电池的接线端子与采样接口，无需额外拆卸内部构件，内部层架做了等电位连接设计，可避免柜体带电引发的安全隐患，通风孔内侧加装防尘滤网，可在户外多尘环境下减少粉尘进入柜体内部，降低电池极柱积灰引发的绝缘下降风险，柜体顶部预留吊装孔，方便现场就位时的吊装转运，门板与柜体之间加装密封胶条，可实现IP54级的户外防护能力，适配露天、半露天的安装场景。结构设计时充分考虑大重量电池的承重需求，底部框架采用加厚槽钢焊接，整体承重冗余量不低于额定承载的1.5倍，避免长期使用过程中框架变形，内部电池安装位做了定位卡槽设计，可避免电池在运输、轻微震动场景下出现移位，接线区域预留了绝缘挡板安装位，可防止运维过程中误触带电端子引发安全事故，柜体侧面预留接地桩，可直接接入场地接地网，实现柜体的可靠接地保护。
