多层斜置式工业物料存放置物架

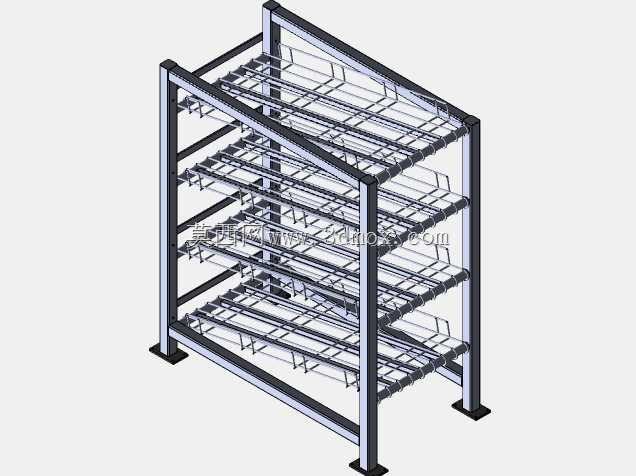

这款多层斜置置物架主要面向生产车间工位旁物料暂存、仓储拣选区零散货品陈列、电商仓库小件商品分拣等场景设计，区别于传统平层货架的水平置物结构，每层置物篮采用前倾式角度布置，作业人员无需探身即可清晰看到每层存放的物料，取放动作幅度更小，能有效降低高频拣选作业的疲劳感，也能避免深处物料被遮挡造成的遗漏、积压问题。整体框架采用方形金属型材做立柱支撑，四根立柱底部配置方形固定脚座，可通过膨胀螺栓与地面完成刚性固定，安装时需保证立柱垂直度偏差不超过千分之二，避免长期承重出现框架倾斜，单组架体的横向宽度适配常规工位侧边预留空间，纵向深度不会占用主通道通行面积，整体高度符合成年人站立作业的取放高度区间，无需借助登高工具即可完成所有层位的物料存取。每层置物单元采用金属网格篮结构，网格间隙经过尺寸校核，既能保证小件物料不会从间隙掉落，又能让作业人员直接透过网格看到下层物料的存放状态，网格篮与主框架之间采用可拆卸式连接结构，可根据存放物料的包装高度调整层间距，适配不同尺寸的料盒、零散工件、包装货品的存放需求。框架后侧设置斜向加强拉杆，抵消层架前倾带来的重心偏移，提升整体结构的抗倾覆性能，即使每层满载放置物料，架体也不会出现前倾变形的问题。在实际产线应用中，这类斜层架常布置在装配工位侧边，用来存放当前工位装配所需的各类小型零部件、标准件，作业人员伸手即可取到对应物料，不用转身走到后方平层货架找料，能有效压缩单次取料的动作时长，提升工位装配效率；在仓储拣选区域，这类架体可按货品分类摆放对应SKU的商品，拣货人员沿着通道行走时，一眼就能扫过所有层位的货品标识，找货速度比传统平层货架提升不少。设计过程中重点校核了立柱的承重载荷、层架连接节点的抗剪强度，以及整体架体的抗倾覆系数，所有型材的壁厚选择兼顾了承重需求与材料成本，没有过度冗余的结构设计，网格篮的边缘做了折边处理，避免取放物料时划伤工件或作业人员的手部，整体结构没有复杂的异形构件，所有零部件均可采用常规钣金、型材加工工艺制作，加工难度低，装配时仅需常规紧固件即可完成整机组装，不需要复杂的专用工装，后期维护更换配件也十分便捷。
