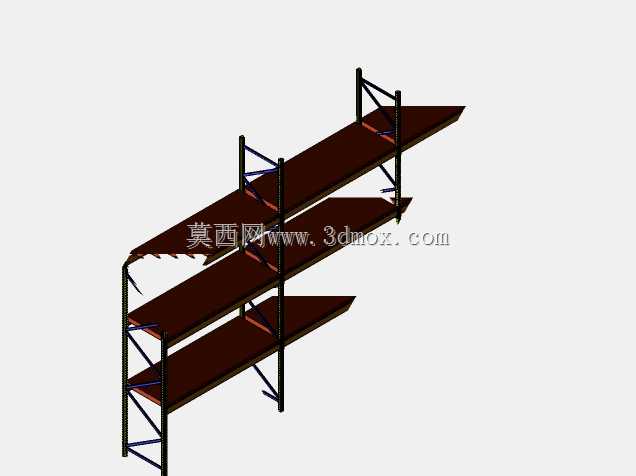

多层悬臂式仓储置物承载钢架结构

这类悬臂式多层钢架，常应用在生产车间的边角暂存区、电商仓的异形件存储位、维修班组的工装配件存放点，区别于常规横梁式货架，单侧外伸的悬臂结构能避开立柱对长条形物料的存取阻碍，不管是长度较长的型材杆件、裁切后的板材余料，还是堆叠的工装托盘、待周转的半成品箱体，都能顺着悬臂方向顺畅取放，不需要额外预留侧向抽拉的冗余空间，对狭窄作业区域的空间利用率提升十分明显。从结构设计逻辑来看，整个架体采用垂直主立柱作为核心承力构件，每一层悬臂托架都通过三角斜撑与主立柱做刚性连接，斜撑的角度设置刚好把层板承载的竖向载荷拆分传递到主立柱上，避免悬臂根部出现应力集中导致的变形，层板采用平整的板式结构，表面没有凸起的限位结构，能适配不同底面积的存放物，不会因为物料尺寸差异出现卡滞。安装边界上，主立柱底部需要与地面做膨胀螺栓固定，避免单侧承载过重出现架体倾覆，架体整体的外伸悬臂长度控制在常规人工存取的作业半径范围内，操作人员站在架体单侧就能够到所有层位的存放物，不需要绕行架体，层间高度可以根据实际存放物料的高度做适配调整，不需要额外焊接改动，只需要调整悬臂与立柱的连接点位就能完成层间距变更。实际使用中，这类钢架的层板边缘做了折边强化处理，即使放置较重的金属工件，也不会出现层板中部下挠变形的问题，主立柱采用闭口型材制作，抗侧向扭转的性能优于开口型材，即使日常作业中出现叉车、周转车的轻微剐蹭，也不会出现立柱弯折导致的整体架体失稳。在做三维建模的时候，需要重点校核悬臂根部的连接强度，模拟满载荷状态下的悬臂挠度变形量，确保变形量在仓储设备的允许范围内，同时要预留出层板与悬臂的安装间隙，方便现场组装的时候快速对位，不需要额外修配就能完成装配，所有连接点位的孔位都做同轴度匹配设计，避免现场安装出现孔位错位无法穿装紧固件的问题。
