齿轮齿条直线回转传动机构设计

这套齿轮齿条传动结构，核心是实现回转运动与直线运动的双向转换，在工业场景里的适配范围极广，从自动化生产线的工位平移机构、机床的进给传动单元，到物流分拣线的往复推送装置、小型升降设备的动力传递模块，都能见到这类结构的实际应用。不同于丝杠传动的高负载低速度特性，也区别于同步带传动的长距低精度局限，齿轮齿条结构在中长行程的传动场景里，能兼顾传动精度、响应速度与负载能力，安装调试的容错空间也更适配车间现场的实际装配条件。

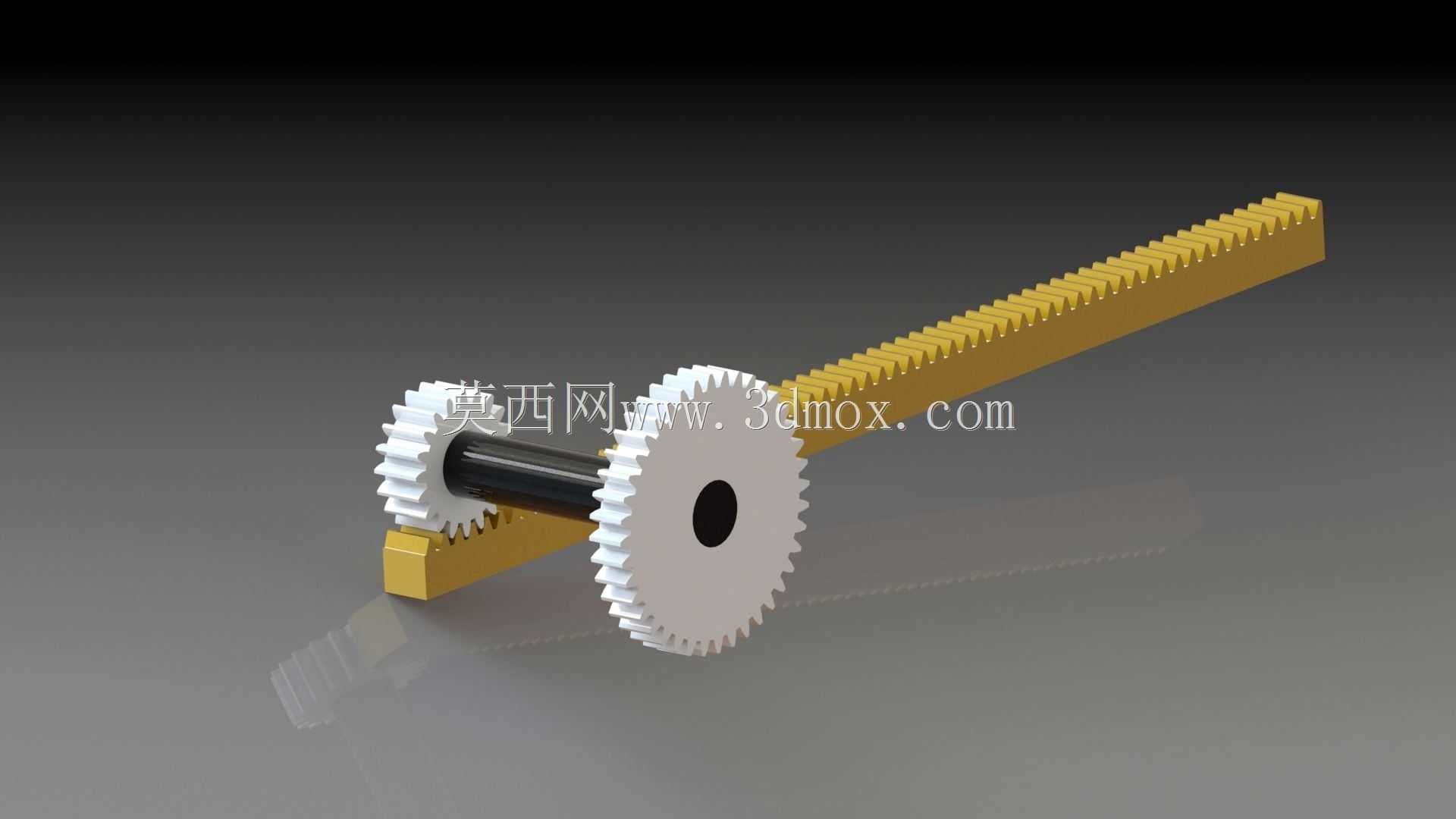

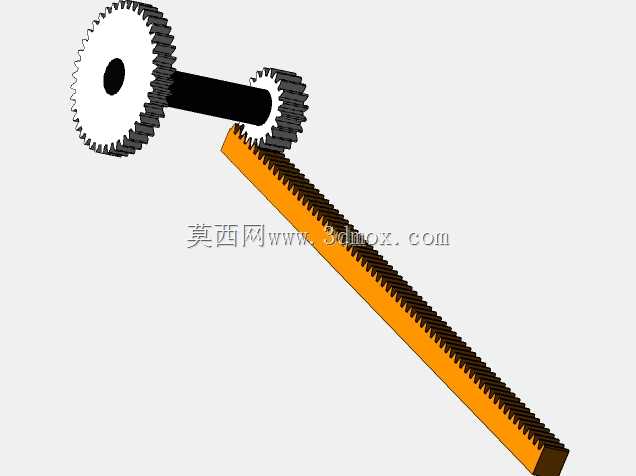

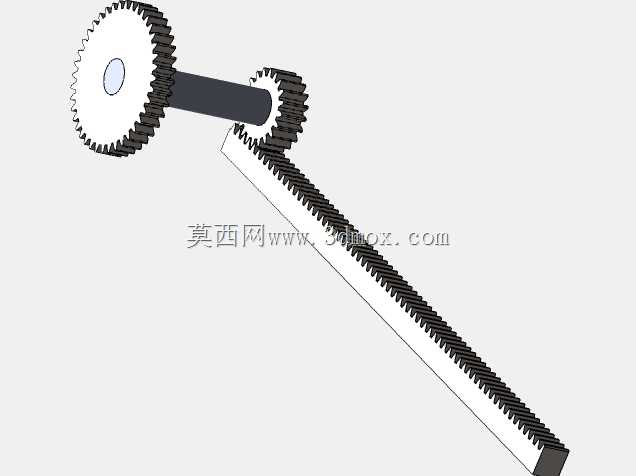

从设计逻辑来看，这套结构采用双齿轮同轴布置的方案，主动轴上固定两个模数、压力角完全一致的直齿轮，与下方平行布置的齿条同时啮合，这种双齿啮合的设计，首先能抵消单齿轮啮合时产生的径向侧向力，避免齿条单侧受力出现偏磨，同时能提升传动过程中的啮合重合度，减少高速往复运动时的回程间隙，提升传动的平稳性。齿轮的齿顶高、齿根圆角都做了标准参数化设计，啮合侧隙控制在合理范围，既不会因为侧隙过大出现传动空程，也不会因为侧隙过小导致装配卡滞、运转温升过高。齿条采用直齿结构，加工难度低于斜齿齿条，安装时不需要调整轴向啮合角度，对安装基准的平面度要求更贴合普通设备的加工精度水平，齿条的安装孔位做了等距布置，适配不同长度行程的拼接需求，长行程应用时可以通过多段齿条拼接，不需要定制超长尺寸的专用齿条，降低加工与运输成本。

安装边界方面，这套结构的齿轮中心到齿条安装基准面的距离需要严格控制在齿轮分度圆半径与齿条分度线高度的和值范围内，同轴的两个齿轮需要保证齿向完全对齐，避免出现错齿导致的卡滞问题。齿轮轴的支撑端需要配置径向轴承，抵消啮合过程中产生的径向载荷，轴端可以根据动力输入需求，连接伺服电机、步进电机或者手动摇柄，适配自动与手动两类操作场景。齿条的安装面需要保证直线度公差，每米长度内的直线度偏差不超过0.1mm，拼接处的齿距偏差需要控制在0.02mm以内，避免运动到拼接位置时出现冲击、卡顿。

实际应用中，这类结构可以根据负载需求调整模数与齿宽，轻载高速场景可以选用小模数细齿结构，提升传动平稳性降低运行噪音，重载低速场景可以选用大模数宽齿结构，提升齿面接触强度，承受更大的传动扭矩。日常维护时只需要定期在齿面涂抹润滑脂，就能有效降低齿面磨损，延长结构的整体使用寿命，不需要复杂的密封或者维护结构，适配多粉尘、多油污的车间复杂工况。
