多轴差速换向齿轮传动机构

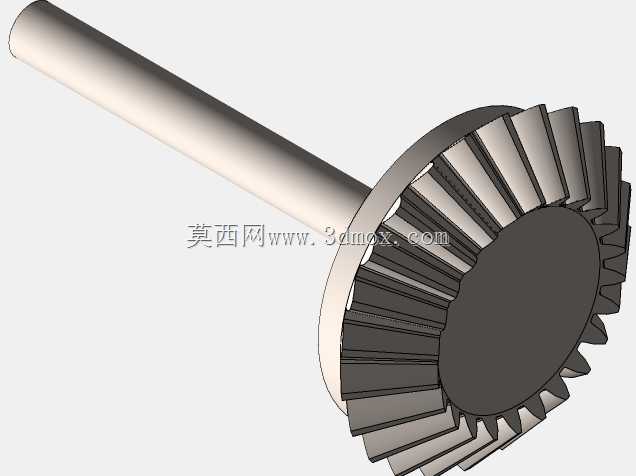

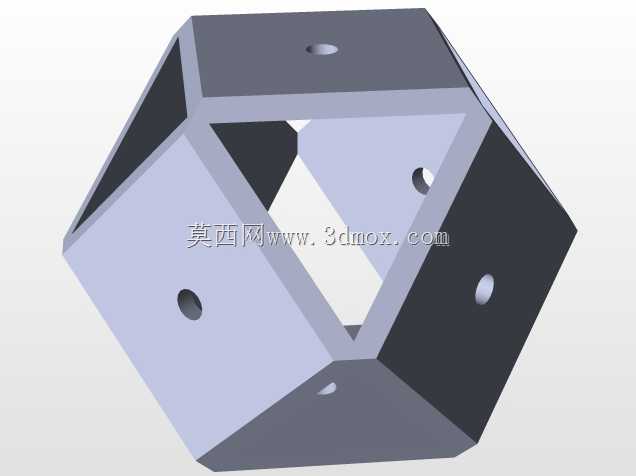

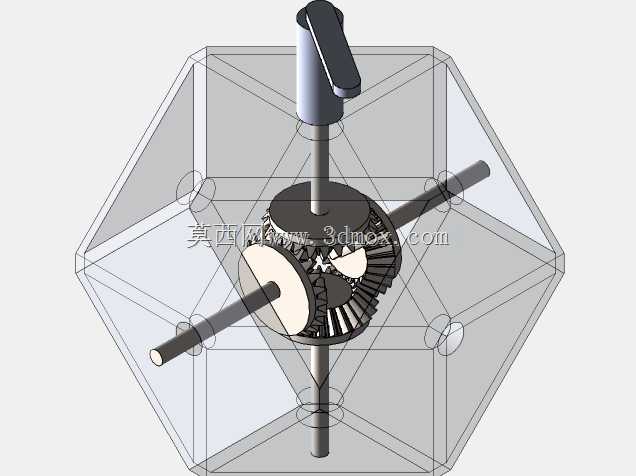

这套差速换向齿轮传动结构，核心采用锥齿轮啮合实现多轴动力的换向与差速输出，可适配需要三路垂直轴动力传递的工况场景，常见于小型手动操作的多轴输出工装、教学演示传动台、轻型换向变速装置的核心传动单元。从结构设计逻辑来看，中心位置布置的差速齿轮组可实现不同输出轴的转速差匹配，当顶部操作轴输入扭矩时，动力通过中心锥齿轮分流至水平正交布置的两根输出轴，同时可根据负载情况自动调整两轴的转速分配，避免刚性传动带来的卡滞问题。安装边界上，整套传动机构被封装在正六面体框架内，框架各面预留轴伸过孔，输入轴从顶面垂直伸出，配套操作手柄可直接手动输入扭矩，两根水平输出轴分别从相邻两个侧面伸出，轴伸长度预留了联轴器安装位，可直接对接外部负载轴，底部轴位可根据使用需求选择安装定位轴或者封闭处理，整体安装定位基准可依托六面体框架的平面进行装夹固定，无需额外设计复杂的安装支座。功能特性方面，锥齿轮的啮合齿面经过等模数等压力角匹配设计，传动过程中齿侧间隙控制在合理范围，手动操作时无明显空程，换向过程无冲击，可实现正反向操作下的动力稳定传递，差速结构可在单根输出轴遇阻时，另一根输出轴仍可正常获取动力，适配需要差速输出的特殊传动需求。实际应用中，这类结构常被用于小型手动换向试验台、教学用传动原理演示装置、轻型多轴输出工装的核心传动部分，设计时充分考虑了装配便利性，所有齿轮与轴的配合采用过渡配合加顶丝固定的方式，拆装维护时无需专用工装即可完成齿轮更换与间隙调整，框架采用透明可视化设计，可直接观察内部齿轮啮合状态，既方便教学演示时的原理展示，也便于日常运行时的故障排查。
