工业物流运输用双面进叉木质托盘结构

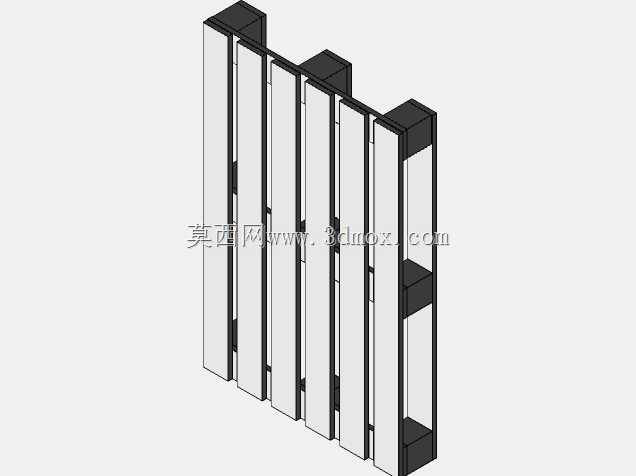

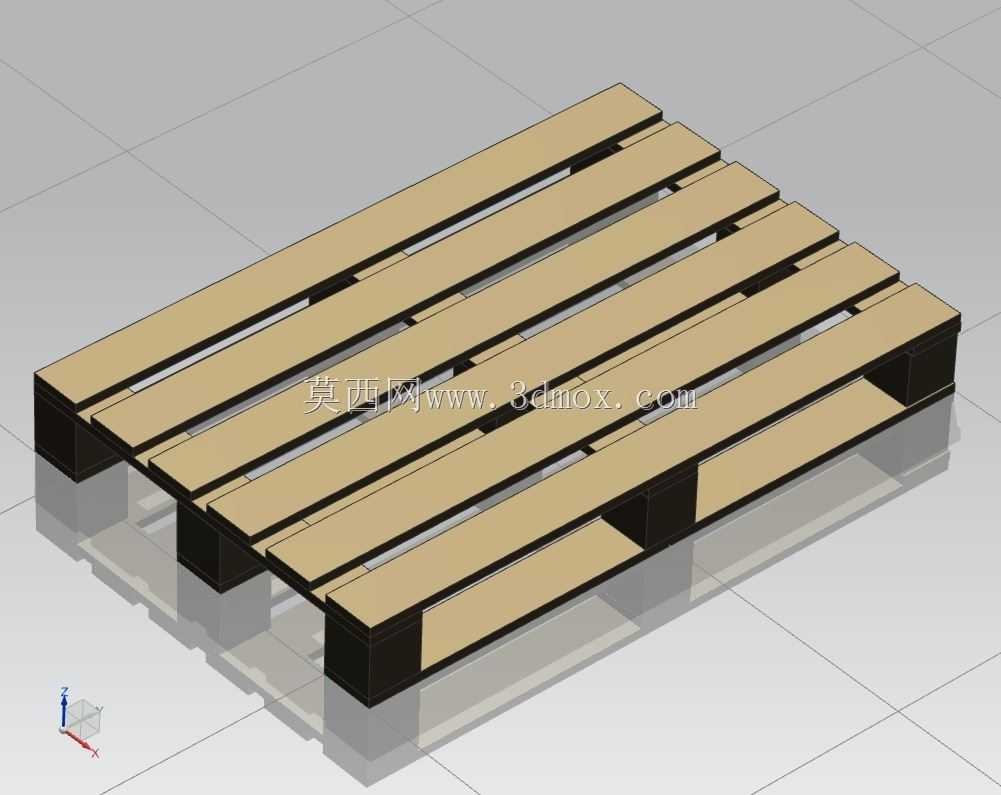

在生产制造端的成品出库、仓储环节的高位货架堆存、干线运输的车厢配载场景里，这类木质承载架是衔接各物流节点的核心载具，其结构设计直接决定了货物周转的效率与堆存安全性。从结构设计逻辑来看，该承载架采用铺板与垫块组合的装配式结构，上层平行排布的多根长条铺板作为直接承载面，铺板之间预留均匀间隙，既可以减少整体自重，也能在叉车作业时避免铺板遮挡叉齿对位视线，同时满足通风防潮的仓储需求，适合存放对湿度敏感的工业零部件、包装成品。底部的三个纵向垫块将铺板整体抬升，形成前后双向的进叉空间，可适配手动液压叉车、平衡重式电动叉车的常规叉齿尺寸，无需区分进叉方向，能有效压缩车间内叉取作业的对位时间，适配窄通道仓库的作业需求。设计过程中需要重点考量铺板的厚度与垫块的支撑间距，铺板厚度需匹配额定承载下的弯曲挠度要求，避免重载下铺板变形导致货物倾斜；垫块的固定位置需兼顾叉齿进入的净空高度，常规作业场景下叉齿进叉净空需预留足够余量，避免叉车作业时剐蹭铺板底部造成结构损坏。外形尺寸方面，该结构适配标准物流车厢的内宽尺寸，可实现车厢内的并排码放，最大化利用运输空间，同时尺寸匹配常规自动化立体仓库的货架货位边界，无需额外调整货架参数即可直接上线使用。铺板的边缘做了轻微的倒角处理，避免人工搬运货物时被木材毛刺划伤，也能减少周转过程中铺板边缘磕碰造成的掉屑、开裂问题，延长整体使用寿命。垫块与铺板之间采用垂直咬合的固定方式，可承受周转过程中的水平方向冲击力，避免急刹车、叉车急停时垫块移位导致的整体结构失稳。在实际仓储应用中，该结构可直接放置在横梁式货架的跨梁上，铺板的排布方向与货架横梁垂直，保证每块铺板都能得到横梁的有效支撑，避免局部悬空造成的承载能力下降；地面堆存时，底部垫块的接触面积可分散整体载荷，避免对环氧地坪造成局部压痕，适配多数生产车间的地面承载要求。不同于一次性出口包装的简易木架，该结构的铺板与垫块均采用实体木材加工，可重复周转使用，在常规作业强度下可完成数百次周转循环，单次使用成本远低于一次性纸质或塑料包装载具。设计建模时需重点校验各部件的装配间隙，铺板与垫块的连接位置需预留钉装或螺栓固定的工艺空间，避免生产加工时出现部件干涉，同时铺板的平行度公差需控制在合理范围内，避免堆码时出现上层架体倾斜的隐患。
