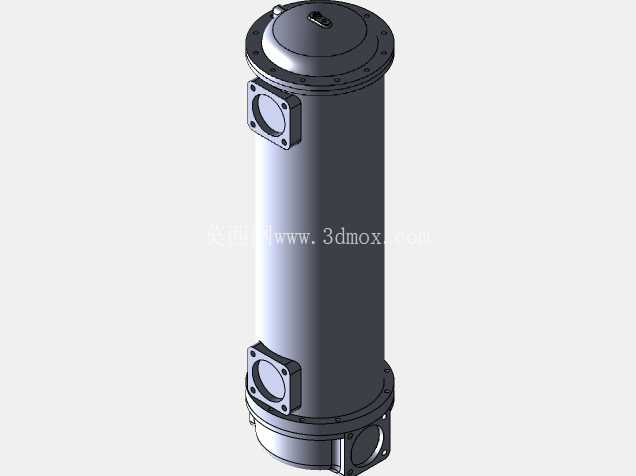

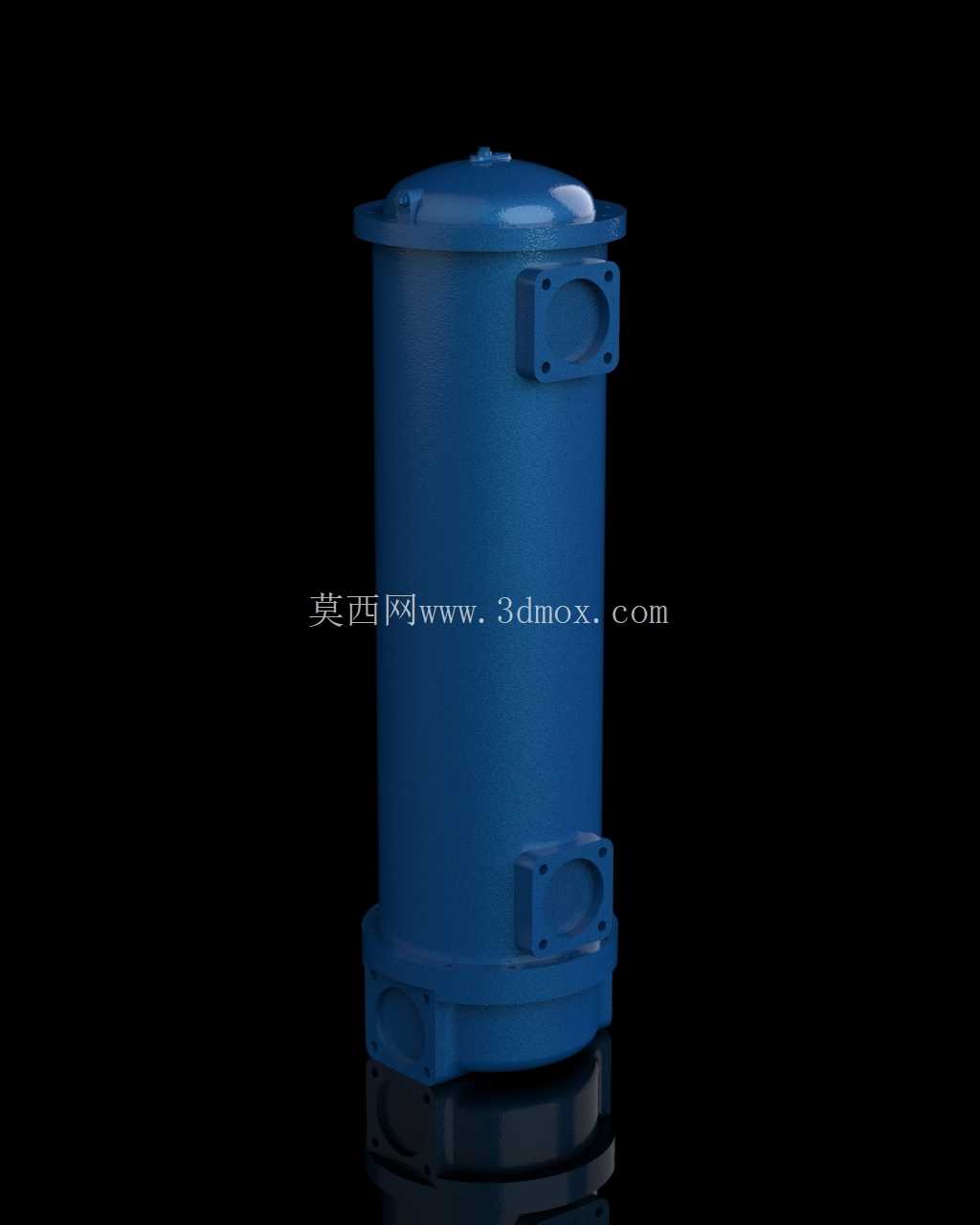

立式蓝壳工业流体换热装置结构设计

　　在化工、暖通、能源动力类生产场景里，这类立式罐体结构的换热设备是流体回路里的核心热量传递单元，日常运行中承担着两种不同温度流体之间的热量传导职责，既可以给高温工艺介质降温，也能为低温待加热介质预热，适配多数带压力的洁净流体换热工况，在中小型生产车间的循环水系统、液压油冷却回路、工艺介质温控环节都能见到同结构设备的身影。从结构设计逻辑来看，整体采用立式圆柱承压壳体布局，相比卧式同容积设备，立式结构的占地面积更小，对安装场地的平面空间要求更低，适合布置在厂房边角、设备夹层这类平面空间有限但竖向空间充足的位置。

　　壳体上下端采用标准椭圆封头结构，这种封头形式的应力分布均匀，在同等承压能力下耗材更少，焊接加工的工艺性更好，封头与筒体的连接环缝采用全焊透结构，能满足常规中低压工况的密封强度要求。筒体侧面预留的两个大口径法兰接口，分别对应冷热流体的进出管路，接口位置采用凸台加厚设计，避免管路安装时的附加力矩直接作用在筒体壁面造成局部应力集中，接口法兰的密封面采用突面形式，适配常用的非金属平垫片，安装时不需要特殊的对中工装，现场配管的容错率更高。

　　筒体底部设置的支撑结构采用圈式支座，支座与筒体底部的封头段焊接固定，支座底面预留地脚螺栓安装孔，安装时可以直接固定在混凝土基础或者钢制设备机架上，支座的高度设计预留了底部管路的安装空间，方便后期排污、排空管路的接驳。从建模的细节处理来看，壳体外表面的焊缝位置做了贴合实际加工的凸起处理，法兰盘上的螺栓孔采用圆周均布排布，孔位的位置度公差符合管路法兰的通用安装标准，实际选型配装时不需要额外调整孔位就能直接对接标准管路。设备的整体外形比例经过实际工程尺寸校核，筒体的长径比控制在3:1左右，这个比例下流体在壳程的流态更稳定，不会出现局部流动死区，能保证换热过程的热量传递效率稳定。安装边界方面，设备的最大外径集中在筒体中段，侧面法兰接口向外延伸的长度需要在安装预留空间时纳入考量，设备顶部的封头位置没有设置额外的吊耳结构，现场吊装时可以采用兜吊的方式，从筒体下部的支座位置承托起吊，不会对壳体薄壁段造成挤压变形。日常运维层面，这种立式结构的换热设备，内部换热组件可以从顶部封头位置拆出，不需要整体移动设备壳体就能完成内部管束的清理、检修，能大幅降低后期运维的拆装工作量。

　　在结构建模过程中，所有配合面的尺寸都按照通用机械加工公差做了预留，法兰连接面的粗糙度、筒体的圆度公差都符合压力容器类构件的常规加工要求，导出的模型可以直接用于设备布置的干涉检查、管路配装的路径模拟，也能作为同类型换热设备改型设计的基础模板，调整筒体长度、接口口径就能快速适配不同换热功率、不同流量的工况需求。不同于定制化的大型换热机组，这种通用结构的立式换热装置适配性更强，不需要针对特定场景做大幅结构改动，只要匹配对应的换热面积参数，就能覆盖多数常规工业流体换热场景，在设备选型阶段，这类标准化结构的设备交付周期更短，后期备件的通用化程度更高，能减少运维阶段的备件储备成本。建模时对边角位置的倒圆、焊缝的余高都做了写实还原，没有做过度的简化处理，用于装配仿真时能真实反映设备安装时的空间占位情况，避免后期现场安装出现管路碰撞、检修空间不足的问题。
