工业用悬臂式铝板存放支撑机架结构

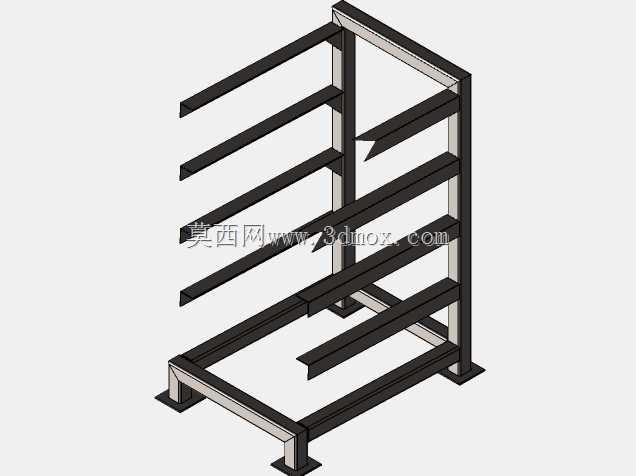

这套悬臂式支撑结构主要面向车间原材料暂存、钣金加工工序间物料周转场景设计，核心用途是承托长条状铝板原材料，避免板材堆叠产生的表面划伤、形变问题，同时适配车间窄通道取放作业需求，可配合手动液压叉车、真空吸盘吊具完成物料上下料操作。从功能特性来看，结构采用单侧分层悬臂布局，每层悬臂向外伸出的长度经过匹配常规铝板幅宽计算，可同时承托多块叠放的标准尺寸铝板，单根悬臂的承重载荷按照常规6系铝板整垛重量做冗余校核，避免长期承重出现下挠变形；底部采用框型底架结构，通过底部地脚板与车间混凝土地面做膨胀螺栓固定，抵消单侧悬臂承重带来的倾覆力矩，保障满载状态下的结构稳定性。设计思路上优先考虑加工与装配的便捷性，整体框架采用标准矩形钢管焊接成型，所有焊缝均采用连续角焊缝，焊后做去应力处理避免长期使用出现框架变形；悬臂与主立柱之间采用焊接连接，省去复杂的连接件装配工序，降低现场安装的调整工作量，悬臂上表面做打磨平整处理，避免尖锐毛刺划伤铝板表面。安装边界方面，整体结构的纵深尺寸适配车间常规通道预留宽度，安装时需保证主立柱的垂直偏差控制在千分之一以内，地脚螺栓的埋深需满足地面承重要求，相邻同类型支架并排安装时需预留足够的叉车作业回转空间；每层悬臂的垂直间距根据常规铝板叠放高度设置，既保证空间利用率，也避免间距过小导致取放板材时出现磕碰。实际使用中，这类支撑结构相比普通层板货架更适合长条形板材的存放，取料时无需挪动上层其他物料，可直接从悬臂外侧抽取目标板材，大幅降低钣金工序的物料搬运辅助时间，同时框架的开放式结构便于日常检查悬臂的变形情况，及时发现结构隐患做维护处理。
