矩形平面钢网架支撑框架结构设计

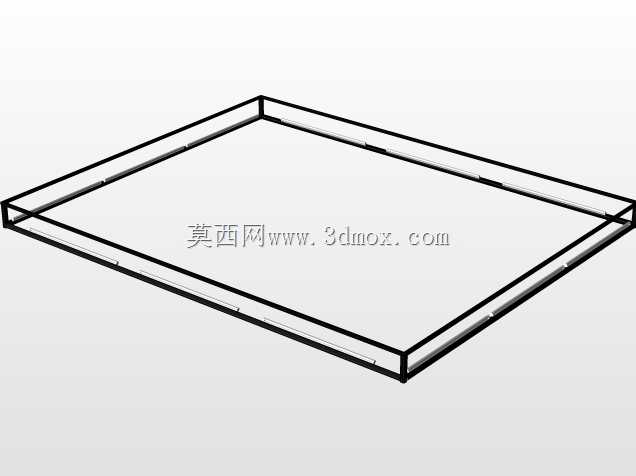

该钢网架结构以矩形平面为基本受力单元，采用四边闭合的边框式杆件布置，杆件沿矩形周圈连续贯通，在四个角点形成刚性交汇节点，整体构成一个平面内刚度均匀的承载框架。从结构形式看，它并非复杂的空间球节点网架，而是更接近平面边框或浅梁式受力体系，杆件截面在三维模型中表现为统一的细长矩形或方管形态，适合作为设备底座、平台边框、轻型屋面边界或围护骨架使用。

在实际工程场景中，这类构件常用于承载范围明确、荷载沿周边传递的场合。例如自动化生产线外围可将其作为检修平台的边界梁，设备机架上部可作为面板安装框，轻型厂房中可与内部檩条或支撑组合形成屋面网格的一部分。由于模型只保留了外框几何关系，没有加入内部腹杆，设计时可根据跨度和荷载在框内补设横向、纵向或斜向杆件，使受力从单向边框转变为双向空间网架。

从受力思路分析，四边闭合框架的优势在于构造简单、安装边界清晰。四根主杆在角部连接后，可共同承担平面内的弯矩、剪力以及垂直于平面的局部荷载。若用于水平承载，杆件主要承受弯曲和扭转；若与立柱连接，则角点会成为关键传力节点，需要在三维建模阶段重点检查节点对齐、杆件端面贴合以及螺栓或焊接连接空间。模型中杆件中心线连续、外轮廓规整，便于后续直接在装配体中匹配连接板、角码或支座。

外形尺寸方面，该结构呈现长宽比较明显的矩形平面，杆件高度相对于整体跨度较小，属于轻型框架尺度。安装时应先确认外边界尺寸与基础或立柱预留位置一致，再核对杆件底面标高，避免框架就位后出现翘曲。若跨度较大，单根杆件的侧向刚度有限，运输和吊装过程中需要设置临时支撑，防止平面外变形。

在三维建模处理上，该结构适合采用骨架草图驱动：先绘制矩形中心线，再沿路径扫描或装配统一截面杆件，角部通过切割对齐保证节点闭合。后续深化时可在杆件表面预留安装孔、焊接坡口或连接板位置，并根据工况校核杆件挠度、节点强度和整体稳定性。对于需要铺设钢板、丝网、面板或光伏板的场景，该框架还可作为标准化边框模块，通过多组并列拼接扩展成更大面积的承载平台。
