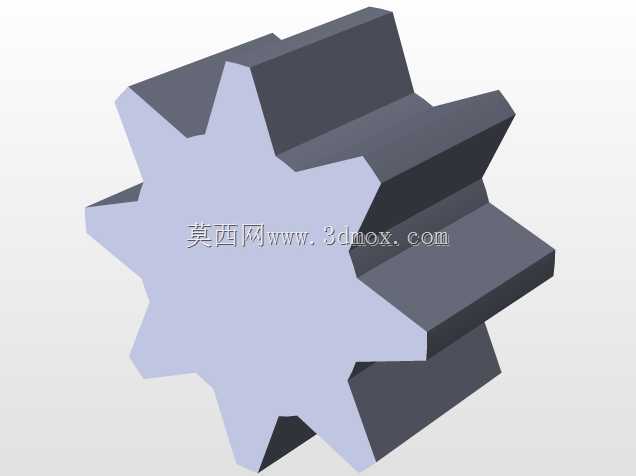

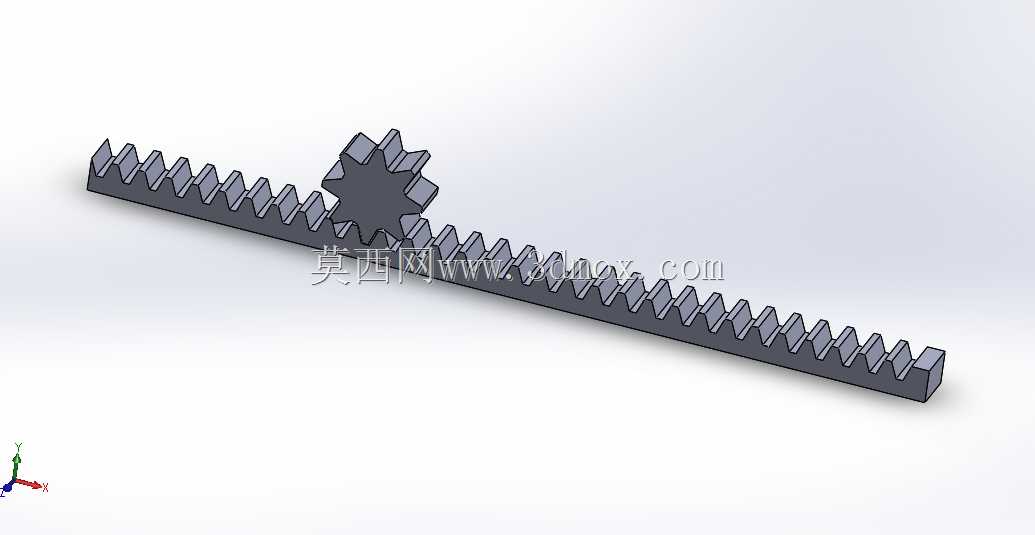

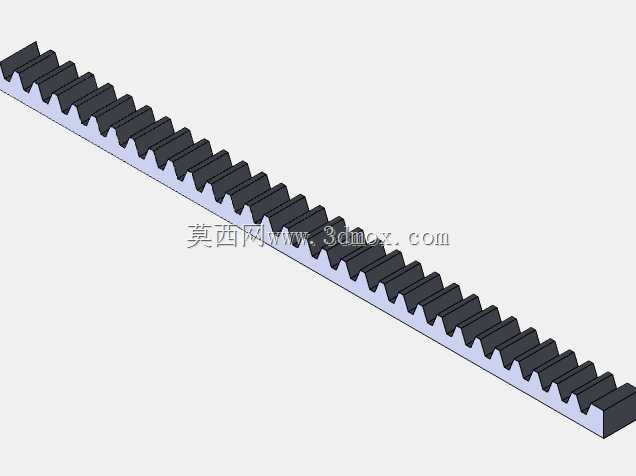

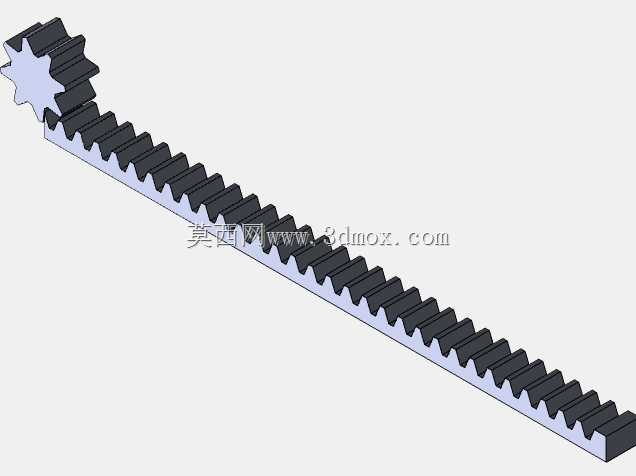

这套齿轮齿条传动结构,核心是将齿轮的旋转运动转化为齿条的直线往复运动,或是反向将齿条的直线输入转化为齿轮的旋转输出,在工业场景里的适配范围极广。从生产线的直线进给工位,到机床的工作台位移机构,再到自动化设备的行程推送单元、升降装置的传动段,甚至是门窗启闭、物流分拣的拨料机构里,都能见到这类结构的实际应用。设计这套结构时,首先要敲定的是模数与齿形参数,直齿构型的选择本身就是为了兼顾加工便利性与传动效率,相比斜齿齿条,直齿结构装配时不需要额外调整轴向啮合间隙,安装容错率更高,适合中低速、载荷平稳的传动场景。齿部的啮合侧隙是设计时的核心考量点,侧隙过小会导致传动卡滞、磨损加剧,侧隙过大则会出现回程误差,影响传动精度,建模时齿廓采用标准渐开线构型,保证啮合过程中传动比恒定,不会出现速度波动。从结构边界来看,齿条采用长条形等截面构型,安装基准面为齿条底部的平面,安装时可通过侧面的定位凸台保证直线度,避免齿条安装偏斜导致的啮合卡滞;齿轮采用盘式结构,中心预留轴孔与键槽安装位,可直接与传动轴配合,轴向通过轴肩或挡圈实现定位,齿轮的齿顶圆与齿条的齿根之间预留合理的顶隙,避免运转过程中出现齿顶干涉。实际应用中,这类结构的传动行程可通过调整齿条长度灵活适配,不需要像丝杠传动那样受螺母行程限制,长距离传动场景下的成本优势十分明显。建模过程中对齿部的啮合接触区域做了细节还原,可直接用于装配干涉检查、运动仿真验证,也能作为选型参考,核对安装空间是否满足齿轮的回转半径要求、齿条的安装固定孔位是否匹配设备基座的预留位置。需要注意的是,这类直齿齿轮齿条结构不适合高速重载场景,高速运转下直齿啮合的冲击与噪声会明显上升,选型时要结合实际工况的载荷、速度、行程精度要求匹配对应的参数,比如需要精确定位的场景可搭配消隙结构,重载场景则要调整模数与齿宽参数,提升结构承载能力。
- 上一篇:DIN导轨安装式MT1莫氏锥度刀柄存储架
- 下一篇:亚克力木质组合式微型螺丝收纳刀架
- 全部评论(0)
- 模板大小: 617.57 KB
- 售价:5金币
- 下载次数: 821
- 系统要求: SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS
- 软件分类: 齿轮
