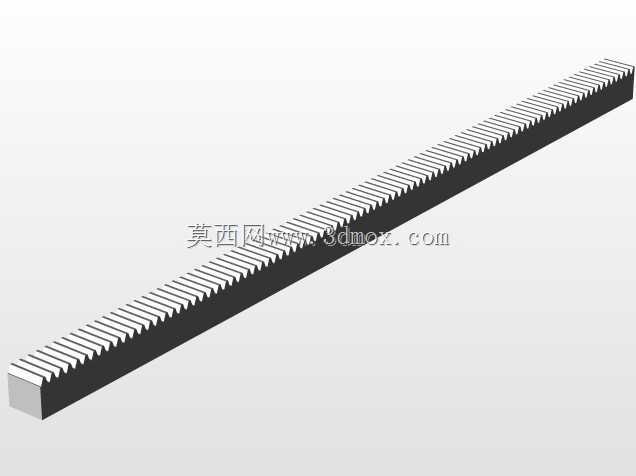

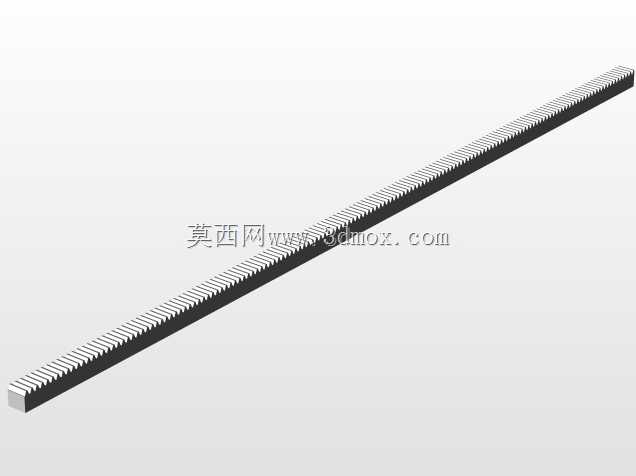

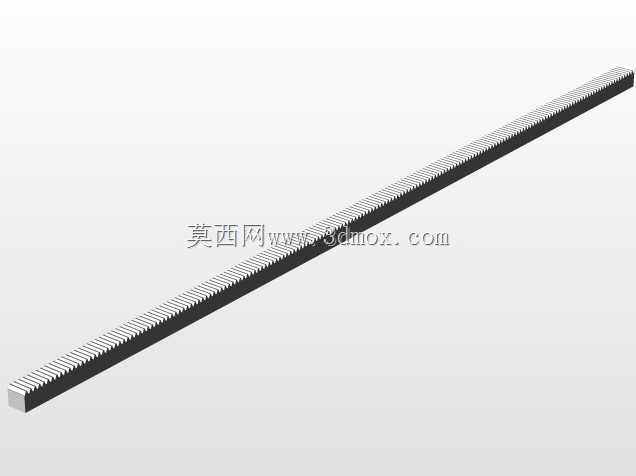

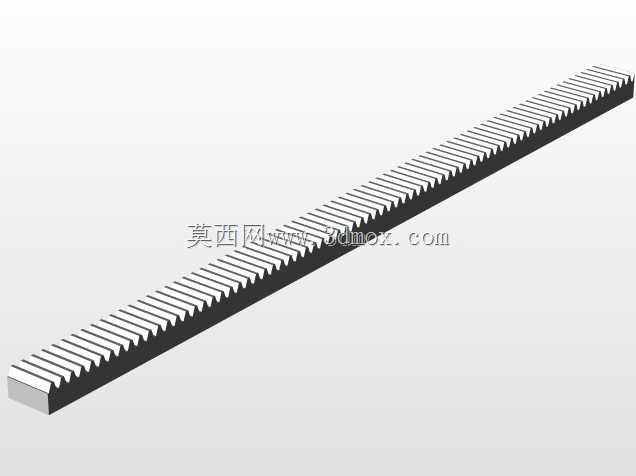

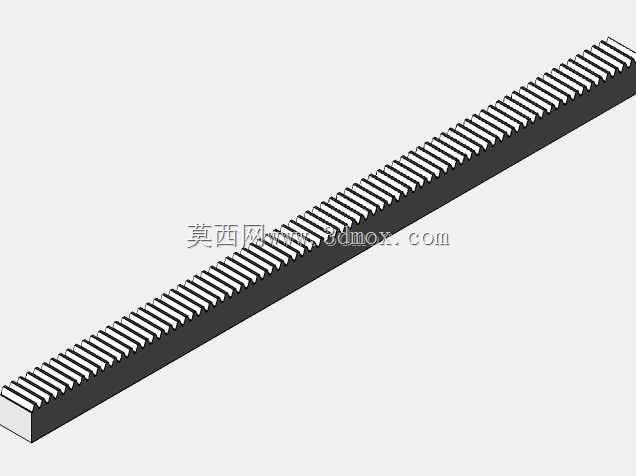

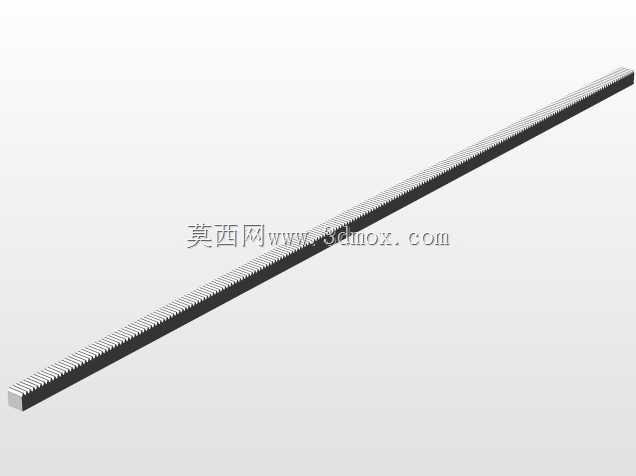

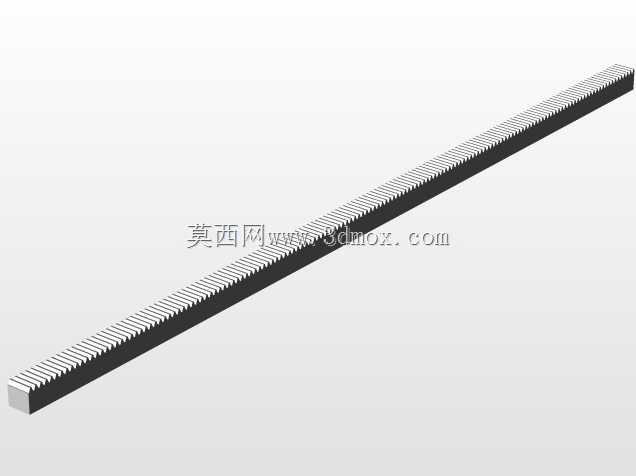

宽齿面马丁齿轮齿条传动构件

在长行程直线传动场景里，齿轮齿条的组合始终是重载、长距离位移工况下的可靠选择，这款宽齿面马丁齿条就是针对大负载、高刚性传动需求设计的构件。日常做桁架机械手上下料工位、龙门加工中心长轴进给、自动化立体仓库堆垛机水平行走机构的选型时，经常会遇到普通模数齿条齿面接触应力不足、长期运行齿面磨损快的问题，这款齿条加宽了齿面有效接触宽度，能在相同模数、相同材质热处理条件下，分散齿面接触载荷，降低单位面积承压，适配需要持续往复运行、启停冲击较大的传动场景。从设计逻辑上看，这款齿条采用了标准渐开线齿形，齿距公差控制在适合精密传动的区间内，安装基准面做了平整的加工面设计，安装时可以直接靠紧设备安装基面打表找正，不需要额外做基准修配，能大幅缩短现场装配的调机时间。齿条的截面采用矩形基体设计，背部为平整安装面，沿长度方向预留的安装孔位按照标准间距排布，对接安装时可以通过相邻齿条的定位销孔保证拼接处齿距的连续性，避免多段拼接时出现传动卡顿、啮合间隙突变的问题。实际应用中，这类宽齿面齿条常和匹配模数的斜齿轮或者直齿轮配合使用，相比普通窄齿面齿条，它能承受更大的径向传动力，在大行程龙门设备的X轴传动、重型平移工作台的驱动场景下，不需要额外增加双齿条并行的辅助支撑结构，就能满足传动刚性要求。做三维建模时，这款齿条的齿形特征完全按照标准啮合参数绘制，齿顶倒角、齿根过渡圆角都做了符合加工工艺的还原，导入装配环境后可以直接和配对齿轮做啮合干涉检查，也能直接用来做安装位的空间校核，提前规避现场安装时出现的齿侧间隙不合适、安装位干涉的问题。在安装边界上，这款齿条的基体厚度、齿顶到安装面的高度尺寸都做了统一的公差适配，选型时只要确认配对齿轮的模数、压力角参数匹配，就可以直接按照给定的安装中心距预留装配空间，不需要额外做结构适配，对于快速搭建长行程直线传动方案的结构设计人员来说，能大幅减少重复建模、参数核对的工作量。另外，宽齿面的设计也让齿条在运行过程中的传动平稳性更好，能降低齿轮齿条啮合时的振动传递，适配对运行平稳性有一定要求的检测设备、长距离送料机构的传动需求，避免因为传动振动影响设备末端的定位精度。
