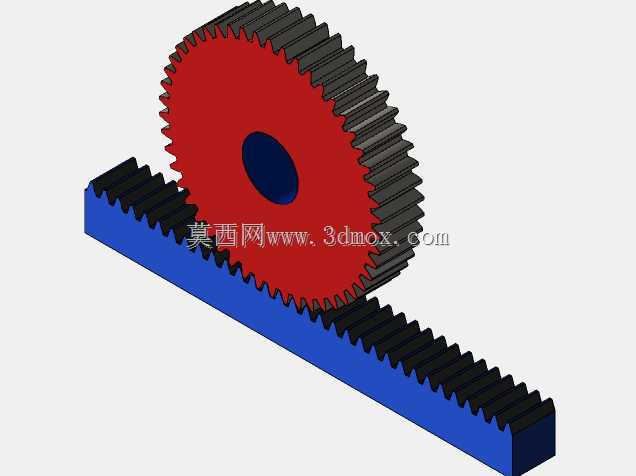

直齿圆柱齿轮与齿条啮合传动结构

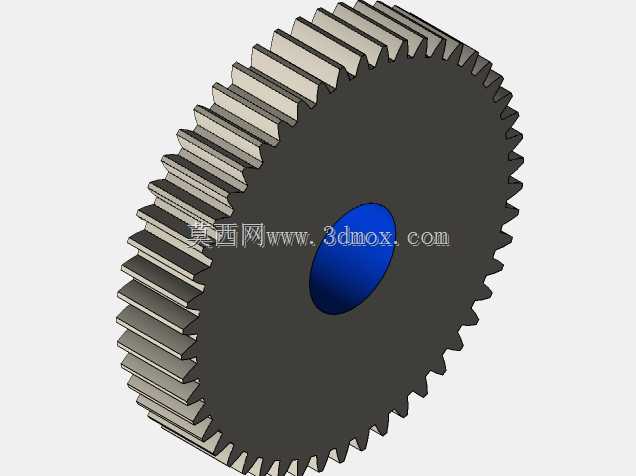

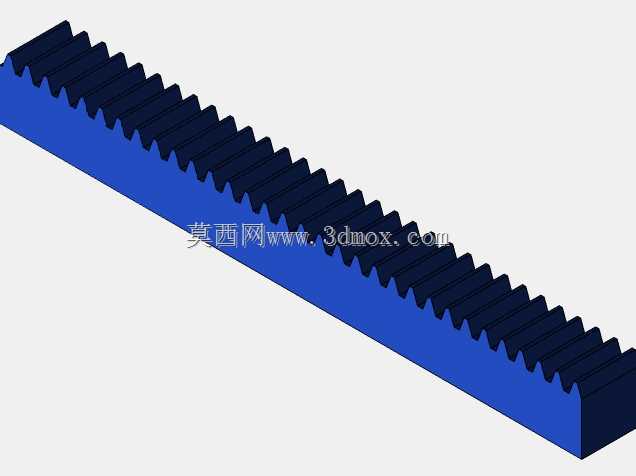

这套齿轮齿条啮合结构，是机械传动领域里把旋转运动转化为直线往复运动最经典的实现形式之一，在各类需要直线进给、行程调节的设备场景里应用极广。从结构设计逻辑来看，配套的直齿圆柱齿轮采用标准渐开线齿形，齿向与齿轮轴线平行，加工时可通过滚齿、插齿工艺直接成型，齿部精度容易控制，日常维护更换的通用性也更强。齿轮中心预留的通孔为轴系安装位，可根据实际负载需求匹配对应直径的传动轴，孔壁可根据传动扭矩大小选择加设键槽或者采用过盈配合的装配方式，保证动力输入时不会出现相对打滑的问题。与之配合的齿条齿形参数与齿轮完全匹配，安装时需要严格控制齿轮分度圆与齿条分度线的相切位置，齿侧间隙要根据设备的运行速度、换向精度要求调整到合理区间，间隙过大会导致传动换向时出现明显空程，影响定位精度，间隙过小则会加剧齿面磨损，大幅缩短整套传动副的使用寿命。在实际设备应用中，这类传动结构常出现在机床的纵向进给工作台、自动化生产线的物料推移机构、立体仓储设备的升降驱动单元、工程机械设备的行程调节部位，相比丝杠传动，它能实现更长距离的直线传动，不会出现丝杠长行程下的挠性变形问题，传动效率也更高，在高速往复运动的工况下表现更稳定。设计建模时，齿部参数的匹配是核心要点，模数、压力角必须保持一致，齿顶高系数、顶隙系数遵循通用标准，避免啮合时出现齿顶干涉或者根切问题。齿条的安装基准面做了平直化处理，安装时可直接贴合设备的安装基面打表找正，保证齿条全程直线度误差控制在允许范围内，避免齿轮运行到齿条不同位置时出现啮合松紧不一致的情况。齿轮的齿宽略大于齿条的齿宽，可抵消一部分安装时的轴向对位误差，降低装配调试的难度。整套结构没有多余的复杂构件，传动过程中动力传递直接，失效形式多以齿面磨损、齿根疲劳断裂为主，日常运维时只需定期在齿面涂抹润滑脂，就能有效降低磨损速率，延长整体使用寿命。在选型适配时，可根据设备需要传递的扭矩、直线运行速度、最大行程长度调整齿轮的齿数、模数以及齿条的总长度，灵活适配不同工况的使用需求，不需要对整体结构做大幅改动，适配性极强。
