适配多机型的VR手机观影透镜支架结构

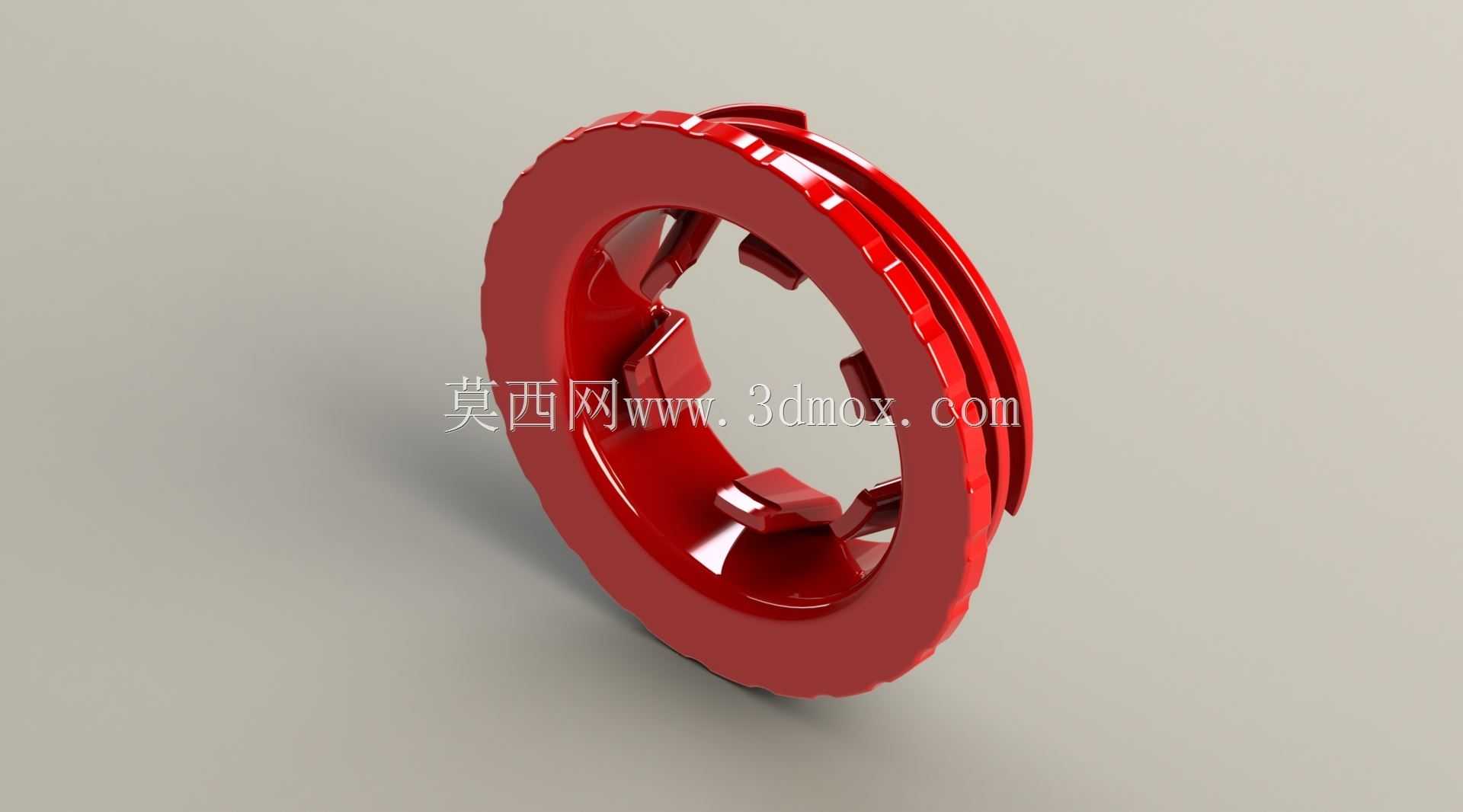

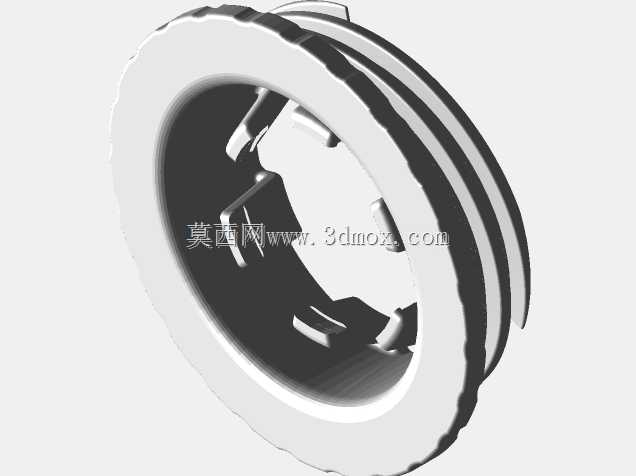

这款环形透镜支架是头戴式手机VR观影设备的核心适配部件，主要用于解决不同尺寸智能手机与VR透镜的匹配安装问题，可适配市面主流的4.7英寸到6英寸级别智能手机，覆盖多数常规消费级手机的安装边界。从结构设计来看，整体采用环形一体式注塑成型结构，外圈设置防滑齿纹，方便用户手动旋转调整透镜位置，内圈均匀分布四个弹性卡扣结构，用于卡紧VR透镜的外圈安装位，避免透镜在使用过程中出现松动偏移。支架内侧预留的橡胶垫安装位，可搭配两个橡胶软垫将手机牢牢压紧在适配腔体内，避免观影过程中手机滑落移位，同时橡胶垫的软质特性不会刮伤手机外壳表面。在功能设计上，支架左侧预留了圆形磁铁安装槽，可嵌入一组钕铁硼磁铁实现快速吸附定位，用户在安装时无需复杂对位，即可将支架快速卡入VR面罩的对应导轨槽内，拆卸调整也十分便捷。透镜的焦距支持手动旋转调节，用户可根据自身视力情况、手机屏幕的实际显示位置转动支架外圈，调整透镜与手机屏幕的间距，直到画面清晰无重影，无需额外配备视力调节镜片即可满足不同视力用户的使用需求。实际使用场景中，用户先将透镜卡入支架内圈的卡扣位，再把支架沿VR面罩的导轨滑入到位，随后将手机放置在适配腔体内，扣上橡胶垫完成固定，即可启动VR应用开始观影，整个安装过程无需额外工具，徒手即可完成全部操作。支架的安装尺寸经过多机型实测验证，既可以适配常规尺寸的手机，也能兼容部分大尺寸屏幕机型，不会出现手机卡入后遮挡屏幕显示区域的问题，环形的结构设计也最大化减轻了整体重量，降低长时间头戴使用时的面部压迫感。结构设计上充分考虑了日常使用的磨损问题，卡扣位置做了加厚处理，反复拆装透镜也不会出现卡扣断裂的情况，外圈的防滑齿纹深度控制在1mm左右，既保证旋转调节时有足够的摩擦力，又不会因为齿纹过深硌手影响操作手感。
