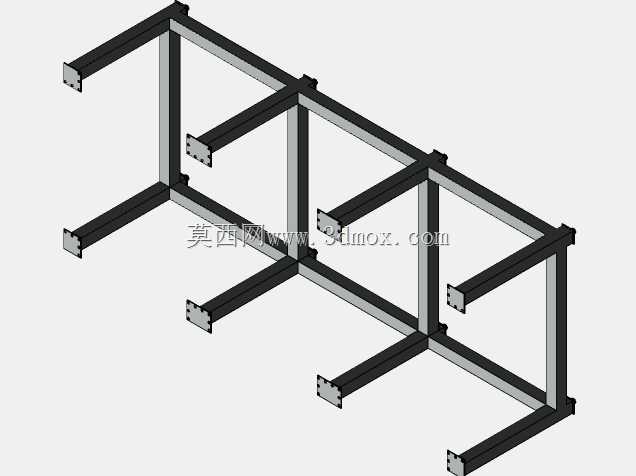

48寸118晶圆厂机架支架套件

这套支架套件主要面向晶圆厂产线的模组搭载需求设计，整体采用方管型材拼接的框架式结构，适配48寸×118尺寸规格的晶圆厂模块安装场景，在半导体制造车间的晶圆处理工位、模组接驳工位都能找到对应的使用场景。从结构设计逻辑来看，整体采用对称式三工位排布，每个工位都预留了向外延伸的悬臂支撑端，悬臂端部带有预制的安装连接孔位，能够直接和对应晶圆模组的安装基准面贴合锁紧，不需要额外加工转接板，减少现场安装的配做工作量。框架的主支撑立柱采用等截面方管，横向连接梁和纵向连接梁在节点处采用直角拼接，所有连接节点都做了贴合面的平齐处理，保证装配后整体框架的平面度误差控制在模组安装允许的公差范围内，避免因为框架变形导致晶圆模组对位偏差。在安装边界上，整体框架的横向跨度对应三个模组工位的排布间距，纵向深度适配晶圆模组的安装进深，底部的支撑脚预留了和地面或者设备基座连接的固定孔，能够通过膨胀螺栓或者锁紧压块完成和安装基面的固定，悬臂端的安装孔位采用标准化孔距设计，匹配对应规格晶圆模组的通用安装尺寸，不需要针对单款模组做定制化孔位调整。设计过程中优先考虑了框架的刚性表现，通过横向、纵向梁的交叉排布形成稳定的空间桁架结构，在承载晶圆模组重量的时候，悬臂端的下挠量控制在半导体设备允许的形变范围内，避免因为支撑形变影响晶圆传输的对位精度。同时框架的型材选型兼顾了轻量化和刚性需求，不会因为自重过大增加安装基座的负载，也不会因为型材截面过小导致长期负载下出现结构蠕变。每个悬臂支撑的长度经过精准核算，刚好覆盖对应晶圆模组的支撑点位置，保证模组安装后受力均匀，不会出现局部应力集中导致的模组壳体变形。框架的所有外露端面都做了封堵处理，避免车间内的洁净空气流通时带入型材内部的积尘，符合晶圆厂洁净车间的使用要求，连接节点处的紧固件都采用沉头设计，不会在框架表面形成突出的磕碰点，避免日常运维过程中刮蹭晶圆载具或者操作人员的防护装备。
