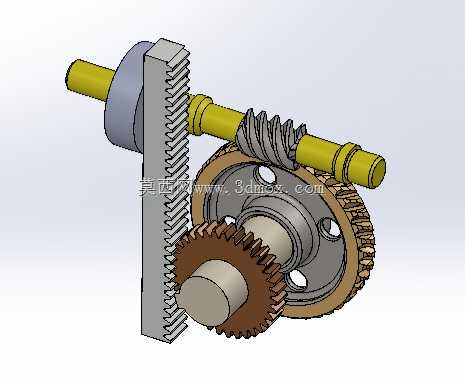

带连接轴的齿轮齿条蜗轮蜗杆传动结构

这套传动组合结构，常被应用在需要同时实现旋转传动与直线进给切换的中小型自动化设备中，比如轻工行业的小型物料推送工位、专用机床的间歇进给单元，都能见到这类复合传动结构的身影。整套结构没有冗余的设计部件，核心通过蜗轮蜗杆的大减速比特性完成第一级动力减速，将输入端的高转速低扭矩转换为低转速大扭矩输出，再通过同轴布置的小齿轮与齿条啮合，把旋转运动直接转换为齿条的直线往复动作，省去了额外加装运动转换模块的空间，非常适合安装边界紧凑的设备内部布局。从结构布局来看，蜗杆输入端预留了标准的轴伸连接位，可直接匹配常规的驱动电机输出轴，不需要额外定制连接法兰；蜗轮与传动小齿轮采用同轴刚性连接，两者的同轴度公差在建模时严格控制在0.02mm以内，避免传动过程中出现卡滞或齿面偏磨的问题。齿条的安装基面做了平整化处理，预留了对应的沉头安装孔位，安装时可直接通过螺栓固定在设备的安装立板上，不需要额外加工适配的安装座。整套结构的齿形参数经过匹配校验，蜗轮蜗杆采用渐开线圆柱蜗杆齿形，啮合间隙控制在0.1mm到0.15mm之间，既可以保证传动过程无明显回差，也能避免齿面过紧导致的运转阻力过大；齿轮与齿条的啮合侧隙同样匹配蜗轮蜗杆的间隙参数，保证整套机构在正反向切换动作时不会出现明显的空行程。在实际使用场景中，这套结构可以通过控制输入端的旋转圈数，精准控制齿条的直线伸出与缩回距离，相比单纯的齿轮齿条传动，它自带的蜗轮蜗杆结构具备反向自锁特性，当输入端停止动力输入时，齿条端承受的轴向负载不会带动输入端反转，不需要额外加装制动装置就能实现位置锁定，能有效简化设备的整体结构。建模过程中所有配合面都做了公差适配，轴类零件与安装座的配合选用基孔制间隙配合，方便实际加工后的装配调试，齿面部分做了简化的工艺倒角处理，避免实际加工时出现锐边磕碰的问题。整套结构的外轮廓尺寸控制合理，横向安装跨度不超过200mm，轴向总长度不超过180mm，齿条的有效行程可根据实际使用需求调整长度参数，适配不同的进给距离要求，对于需要紧凑布局、同时需要大减速比与直线输出的工位来说，这套传动结构能大幅减少设计人员的重复建模工作量，直接调整对应参数就能适配不同的负载需求。
