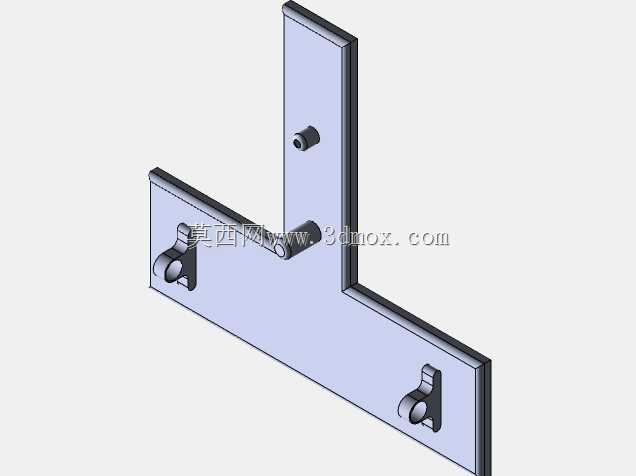

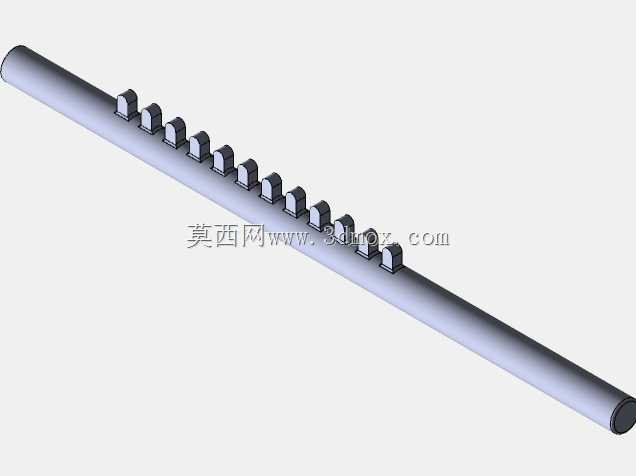

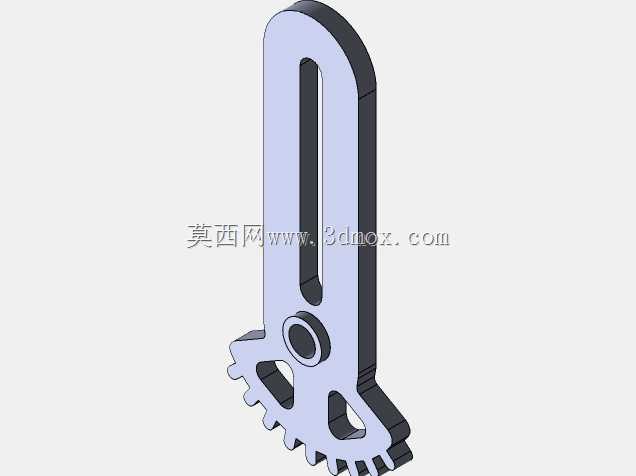

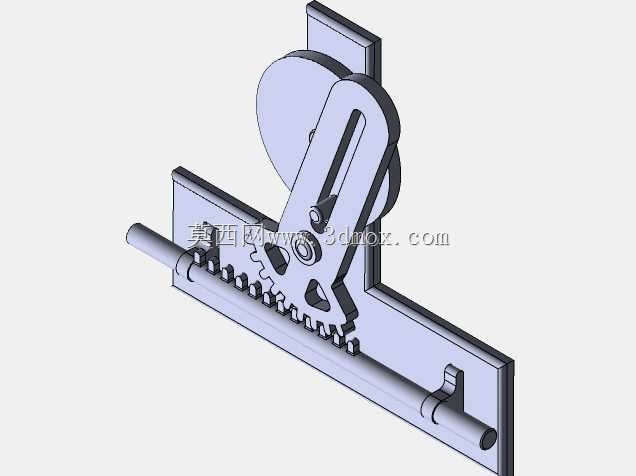

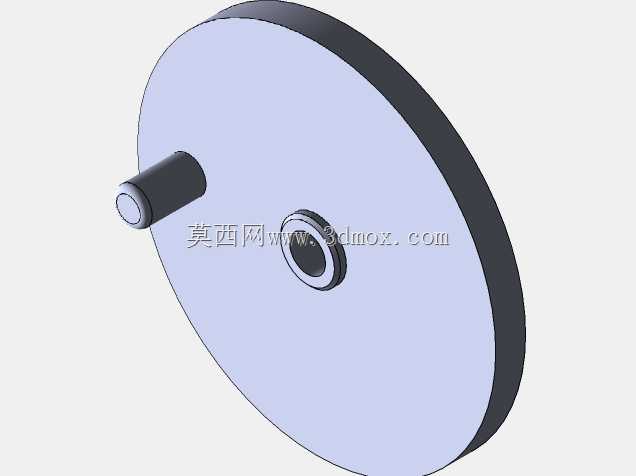

这套齿轮齿条传动结构的核心作用,是实现旋转运动与直线运动的精准转换,在各类需要运动形式切换的机械场景中应用广泛,最典型的落地场景就是乘用车辆的转向系统,驾驶员转动方向盘的旋转输入,通过这套结构转化为转向横拉杆的直线往复动作,带动车轮完成偏转实现转向。从结构设计逻辑来看,整套机构采用L型安装基板作为承载基准,基板上预留了光轴安装座,用于固定齿条的滑动导向光轴,齿条与光轴之间通过滑动衬套配合,保证直线运动过程中无卡滞、径向窜动量控制在机械传动允许的公差范围内。与齿条啮合的小齿轮并非直接固定在输入轴上,而是集成在一个带长槽的摆臂结构上,摆臂上端与带轮结构联动,这种设计并非简单的定轴齿轮传动,而是在旋转转直线的基础上,通过摆臂的行程限位,实现齿条运动行程的精准控制,避免齿条超程脱离啮合。设计过程中需要重点关注齿轮与齿条的啮合侧隙,侧隙过大会导致传动回程误差大,在转向类应用场景中会出现明显的虚位,影响操作手感与控制精度;侧隙过小则会增大传动阻力,加快齿面磨损,缩短机构使用寿命。安装边界方面,整套机构的安装基面为L型板的两个垂直安装面,可直接通过螺栓固定在设备的安装架上,齿条的两端预留了外接负载的连接轴颈,可直接与需要做直线往复运动的执行部件连接,不需要额外设计转接结构。齿形采用标准渐开线直齿设计,加工工艺性好,普通滚齿、插齿设备即可完成加工,不需要特殊定制刀具,适合批量生产应用。除了汽车转向系统,这类结构还可应用在自动化生产线的工件推送机构、机床的进给传动单元、升降设备的动力传递部位,只要是需要将连续旋转输入转化为可控行程直线输出的场景,都可以基于这套核心结构做适应性调整,比如改变齿轮模数、齿条长度、摆臂槽的行程范围,就能适配不同负载、不同行程的使用需求。在建模过程中,所有配合面都预留了合理的公差带,滑动配合面的粗糙度要求也做了对应设定,能够直接导出工程图用于生产加工,不需要做过多的结构调整。
