剪叉式气动升降承载作业平台结构

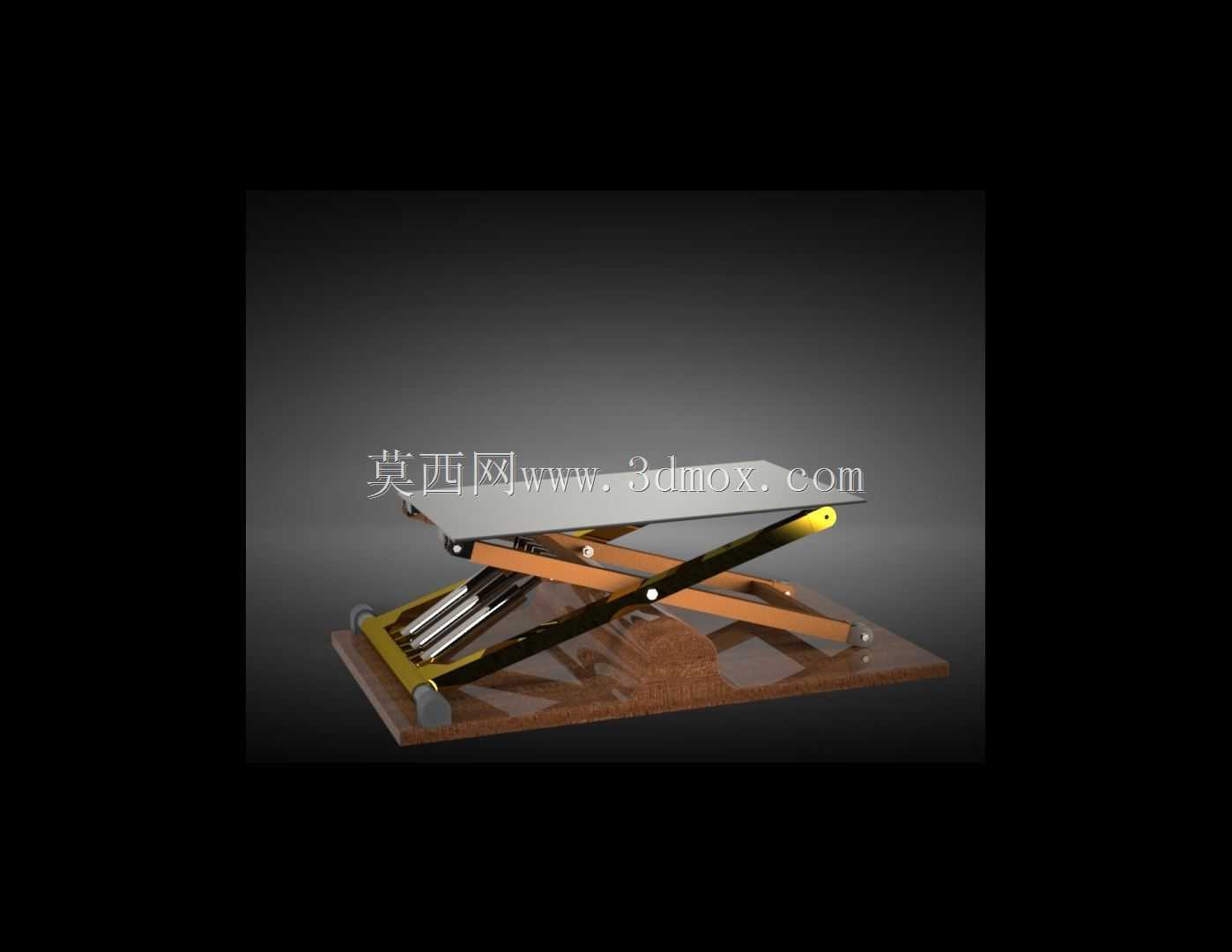

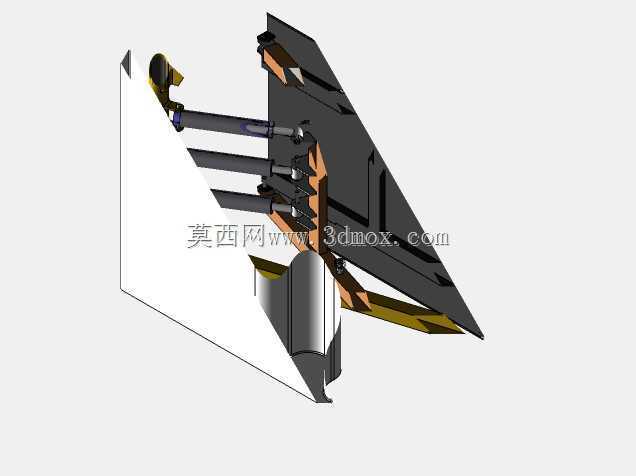

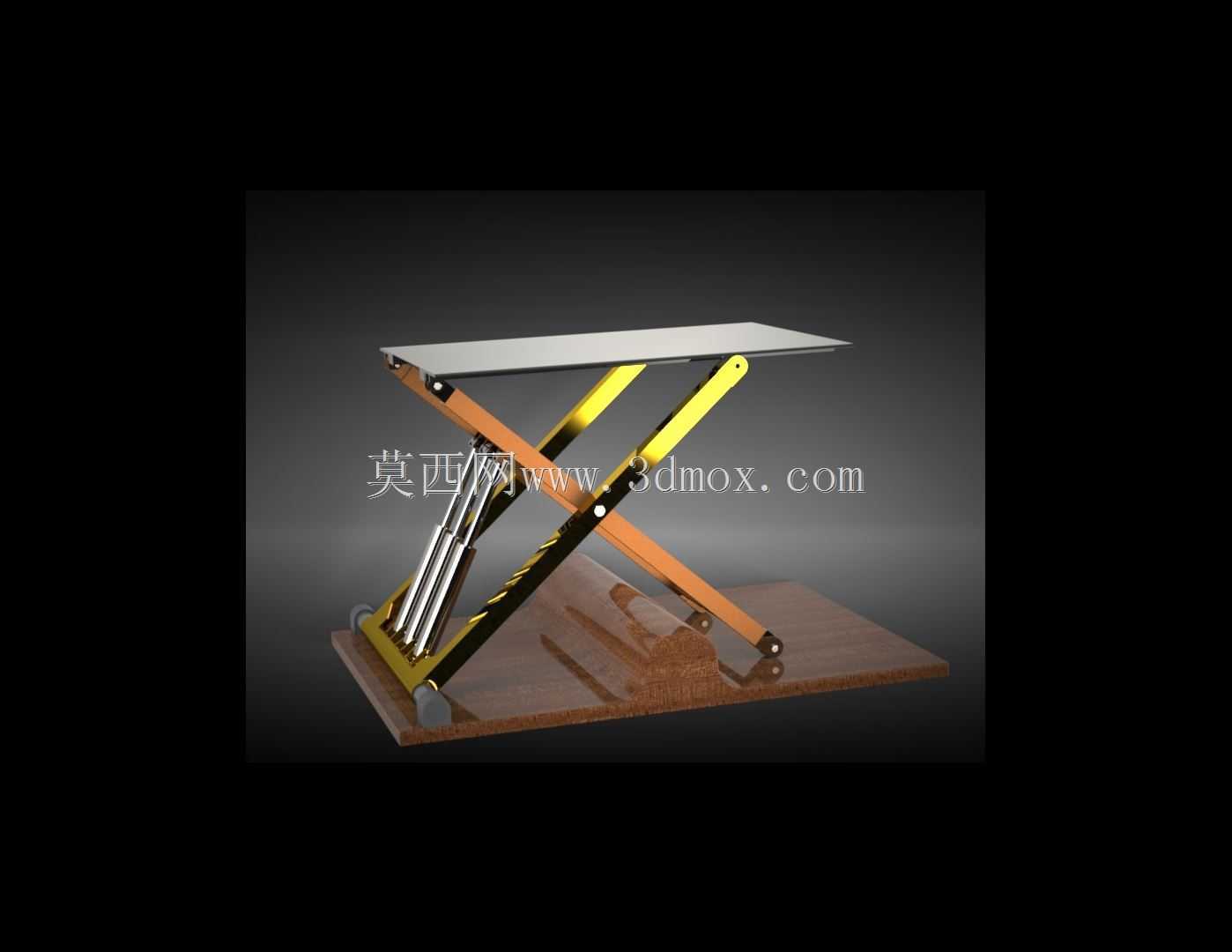

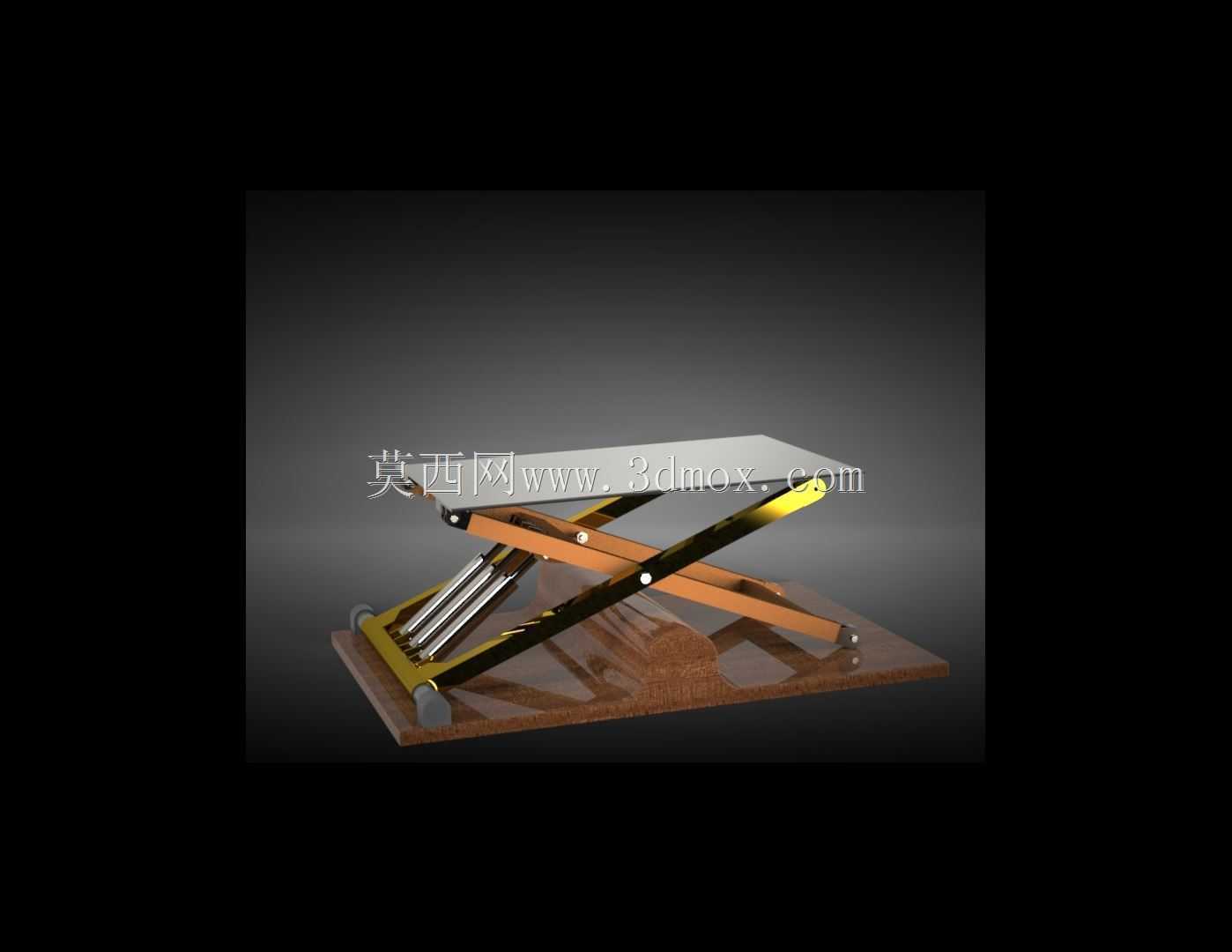

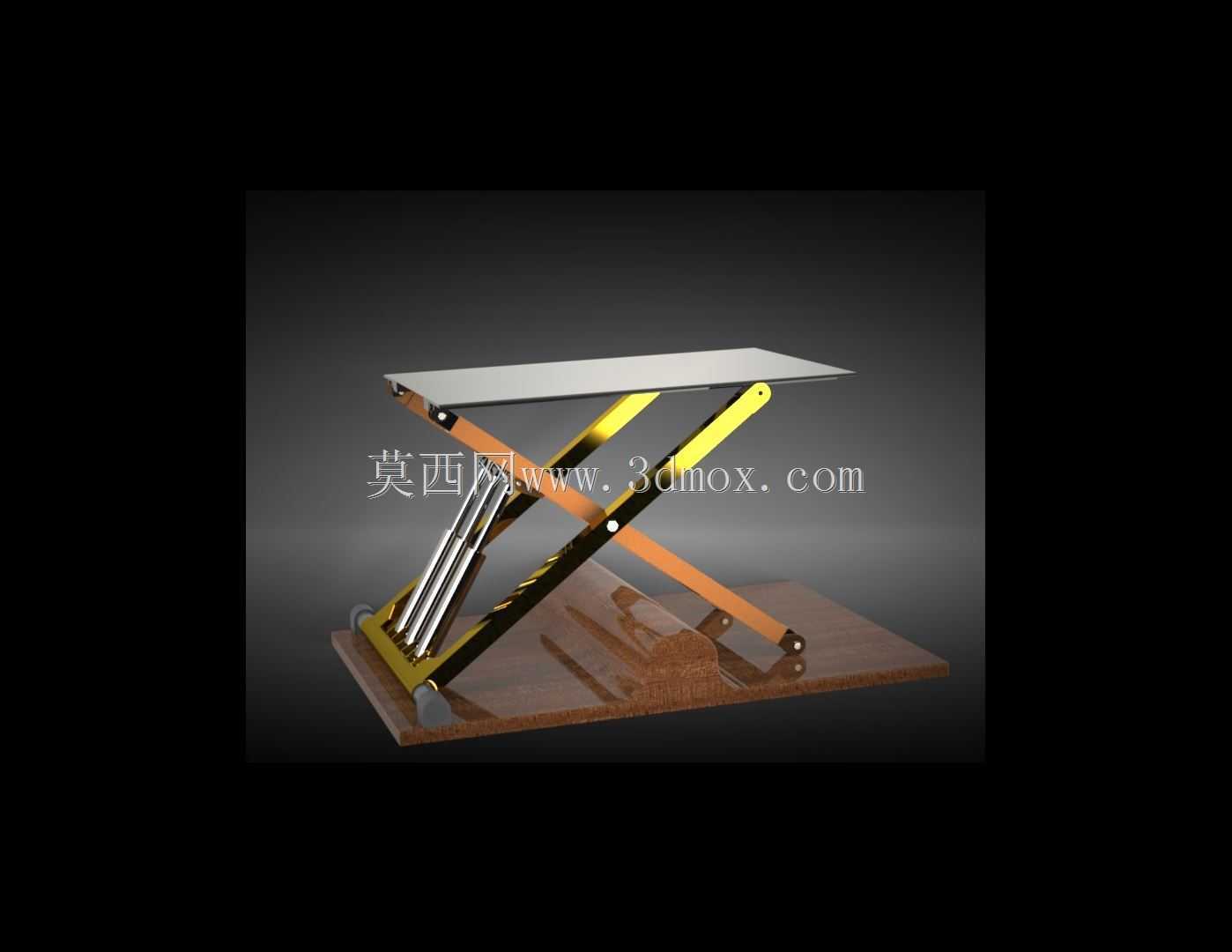

　　驱动端采用并列式气动气缸作为动力输出，气缸的缸筒端铰接在底部底座的安装座上，活塞杆端铰接在中层剪叉的活动铰接点位置，这种铰接布局可以把气缸的直线推力高效转化为剪叉臂的开合扭矩，相比底部直推的布局，能在相同气缸行程下获得更大的升降高度范围，同时降低气缸启动时的瞬时推力负载，避免气缸出现憋压损坏的问题。底座采用加厚钢板焊接成型，底部预留了地脚安装孔，可以直接通过膨胀螺栓固定在车间混凝土地面，也可以根据需求加装脚轮做成移动式举升工位，底座的安装边界尺寸控制在常规工位的占地范围内，不会占用过多车间通道空间，适配现有车间的工位布局规划。在车间工位物料转运、轻型设备检修举升、流水线工位高度适配这类场景里，固定高度的作业台往往无法适配不同工位的高度差需求，人工垫高架不仅调整效率低，还存在承载失稳的安全隐患，剪叉式气动升降结构的出现，刚好填补了中小行程、频繁调整工位高度的举升需求空白。这套剪叉气动举升结构采用对称双剪叉臂布局，剪叉臂的铰接点做了等距孔位设计，保证升降过程中台面始终保持水平状态，不会出现单侧倾斜导致物料滑落的问题。

　　台面采用防滑花纹钢板制作，边缘做了折边加强处理，既可以提升台面的抗变形能力，也能防止台面上放置的工件、工具在升降过程中滑落，台面的承载面尺寸适配常规周转箱、小型工装夹具的放置需求，不需要额外加装辅助台面就可以直接投入工位使用。从结构设计逻辑来看，这套剪叉结构的受力点做了针对性强化，剪叉臂采用矩形钢管焊接成型，所有铰接位置都加装了自润滑铜套，避免长期往复升降过程中铰接孔出现磨损旷量，导致升降过程出现卡滞、晃动的问题。气动回路的设计预留了调速阀安装位，可以根据实际使用需求调整升降速度，避免快速升降带来的冲击，同时配置了双向锁止阀，在气源突然断开的情况下可以保持当前举升高度，不会出现台面突然下坠的安全风险。

　　在实际应用中，这类气动剪叉举升结构不需要配套液压站，只需要接入车间常规的压缩空气管路就可以工作，不存在液压油泄漏污染工位环境的问题，特别适合电子装配、食品包装、精密部件检修这类对环境清洁度有要求的工位场景。相比液压驱动的举升平台，气动驱动的响应速度更快，频繁启停的工况下不会出现电机过热的问题，维护成本也更低，只需要定期给铰接点加注润滑脂、检查气动管路的密封性就可以长期稳定运行。结构的升降行程设计覆盖了常规工位从坐姿操作到站姿操作的高度调整范围，操作人员可以根据自身操作习惯、工件装配需求随时调整台面高度，降低长期固定姿势作业带来的疲劳感，提升工位作业的效率。

　　剪叉臂的开合角度做了限位设计，升到最高位置时剪叉臂不会超过垂直死点，降到最低位置时台面和底座之间预留了足够的安全间隙，不会夹伤操作人员的手脚，也不会压到底部布置的气动管路。整套结构的所有零部件都采用标准化的工业型材和标准件制作，加工难度低，后期维护更换配件不需要定制特殊零件，普通的机加工车间就可以完成备件的加工制作，降低了设备全生命周期的使用成本。在做三维结构校核的时候，需要重点关注剪叉臂铰接点的受力分布，特别是在最大负载、最高举升位置的工况下，铰接销轴的剪切强度、剪叉臂的抗弯强度都要满足安全系数要求，避免长期重载使用出现结构变形。气缸的选型要匹配剪叉结构的推力需求，考虑到气压波动的影响，气缸的理论输出推力要比实际需求推力预留足够的安全余量，保证在车间气压最低的情况下依然可以顺利举升额定负载。
