机架式太阳能控制设备结构设计

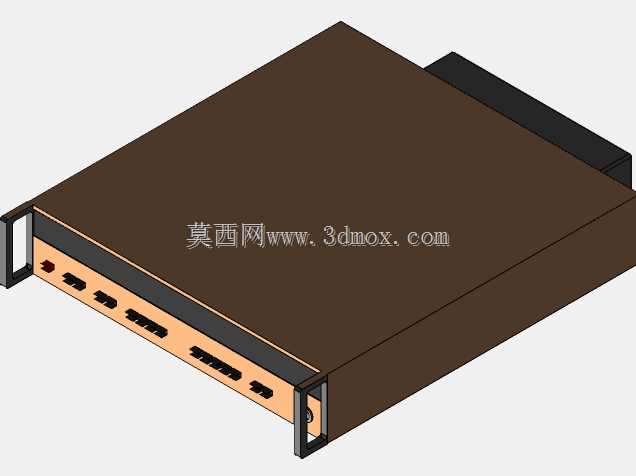

这款机架式太阳能控制单元，主要面向分布式光伏电站、离网太阳能供电系统的集中管控场景，适配标准19英寸机柜安装环境，可直接嵌入现有通信机房、户外一体化机柜的机架位，无需额外改造安装空间。从结构设计来看，整体采用长方体金属壳体，主体外壳做了深色哑光处理，前面板预留多组不同规格的接线接口，涵盖光伏输入、负载输出、通讯传输等端口，接口排布遵循运维操作习惯，常用接线端口集中布置在面板下半区域，减少接线时的操作遮挡，面板边缘做了折边强化处理，提升前面板的抗形变能力，避免运输或安装过程中磕碰导致接口错位。设备侧边预留机架安装固定耳，固定耳上开设标准安装孔位，孔位公差控制在合理范围，可直接与机柜立柱的U位孔对齐，安装时无需额外扩孔调整。壳体内部预留充足的走线空间与元器件安装位，可根据不同功率等级的控制需求，适配不同规格的电路板、散热组件与接线端子排，壳体顶部与侧部预留散热风道的拓展位置，可根据设备运行功耗加装主动散热模块，保障高温环境下的运行稳定性。设计过程中优先考虑了户外场景的防护需求，壳体接缝处做了折弯咬合结构，可减少灰尘、潮气的侵入，前面板接口区域预留防水胶条的安装槽位，在户外柜安装场景下可加装密封胶条提升防护等级。设备的安装边界严格遵循标准机架尺寸规范，深度方向预留足够的后端接线空间，不会与机柜后部的走线架、理线器产生干涉，设备高度适配标准U位尺寸，可与其他机架式设备混装，不会占用额外的安装空间。从实际使用角度出发，这款结构设计兼顾了加工工艺性与装配便捷性，壳体采用常规钣金折弯工艺即可加工成型，无需特殊开模，零部件通用性强，装配时可通过卡扣与螺丝组合固定，减少装配工时，同时方便后期运维拆解，更换内部元器件时无需完全拆除设备整体，仅需拆卸对应侧的盖板即可完成操作。前面板的接口标识区域预留平整的丝印位置，可根据实际功能定义丝印接口标识，避免运维过程中接错线路。
