简易机械通气装置结构设计方案

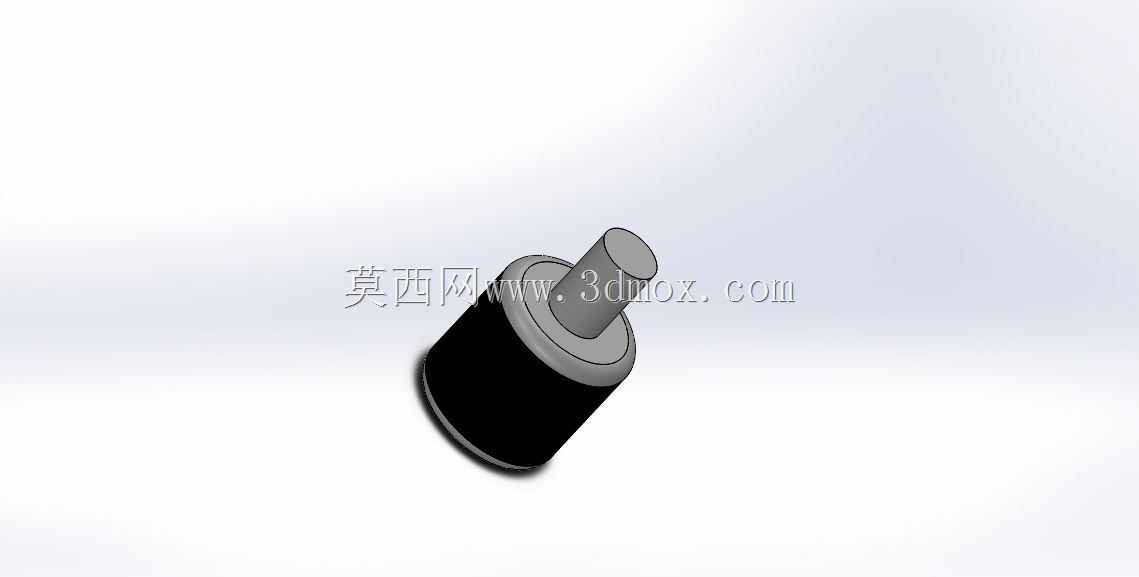

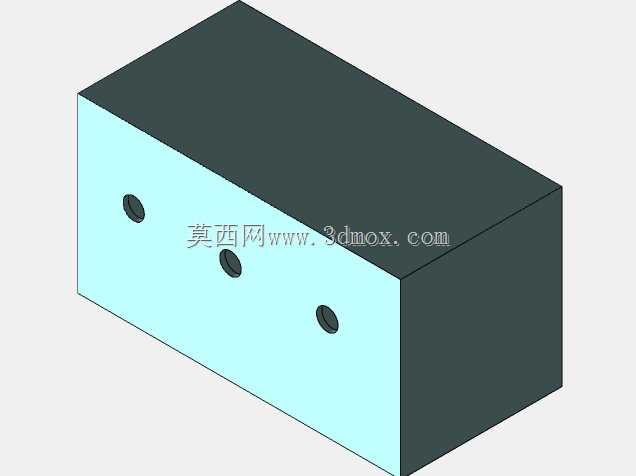

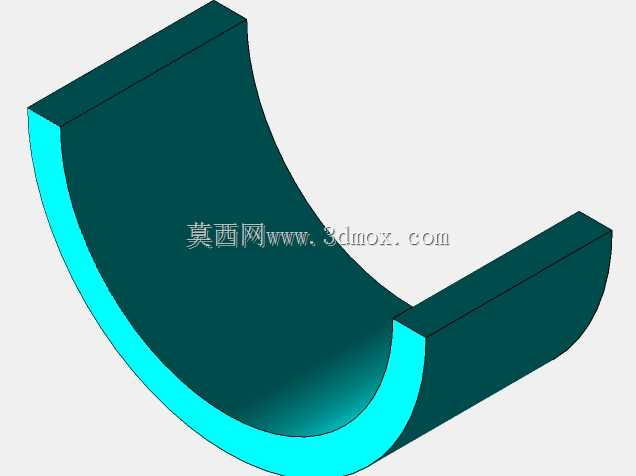

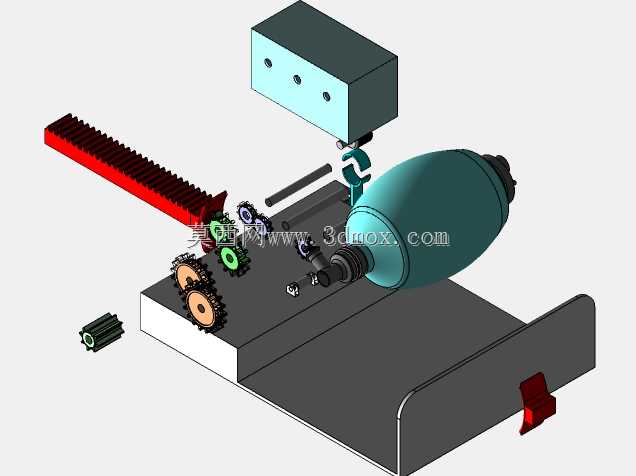

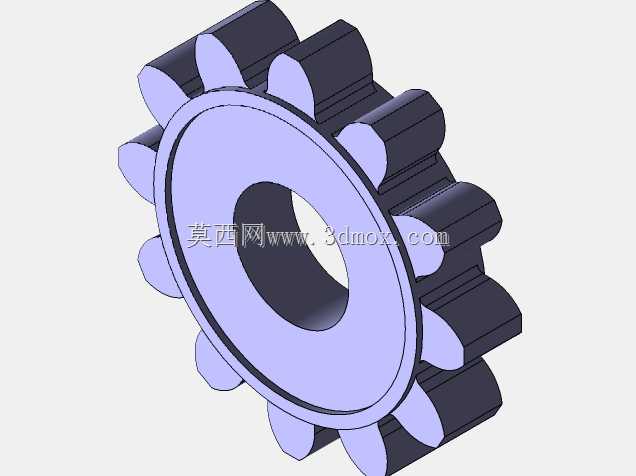

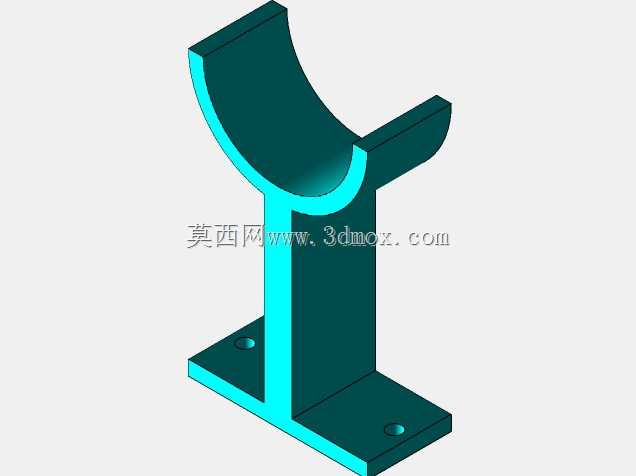

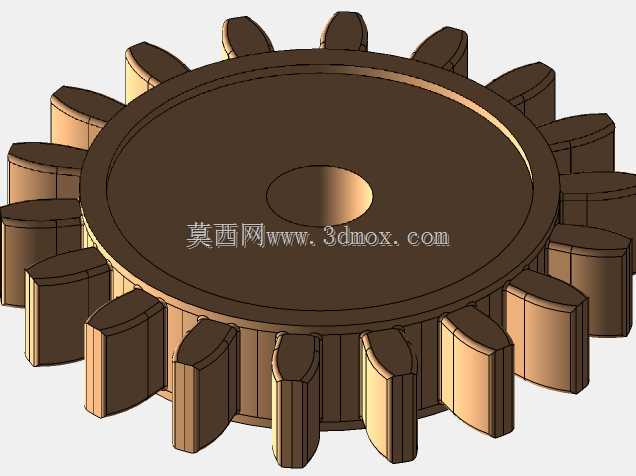

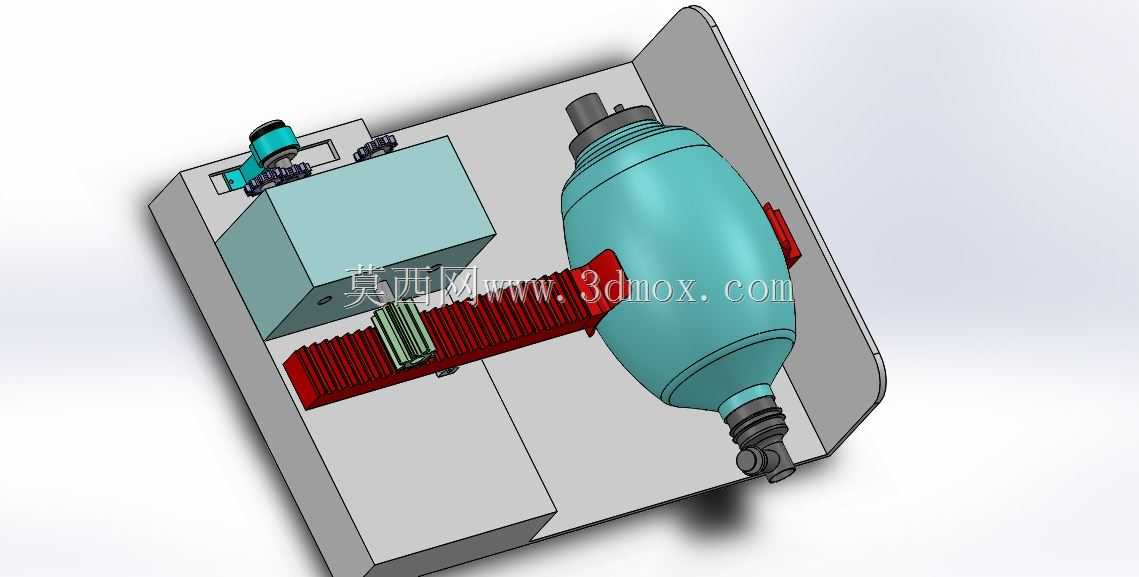

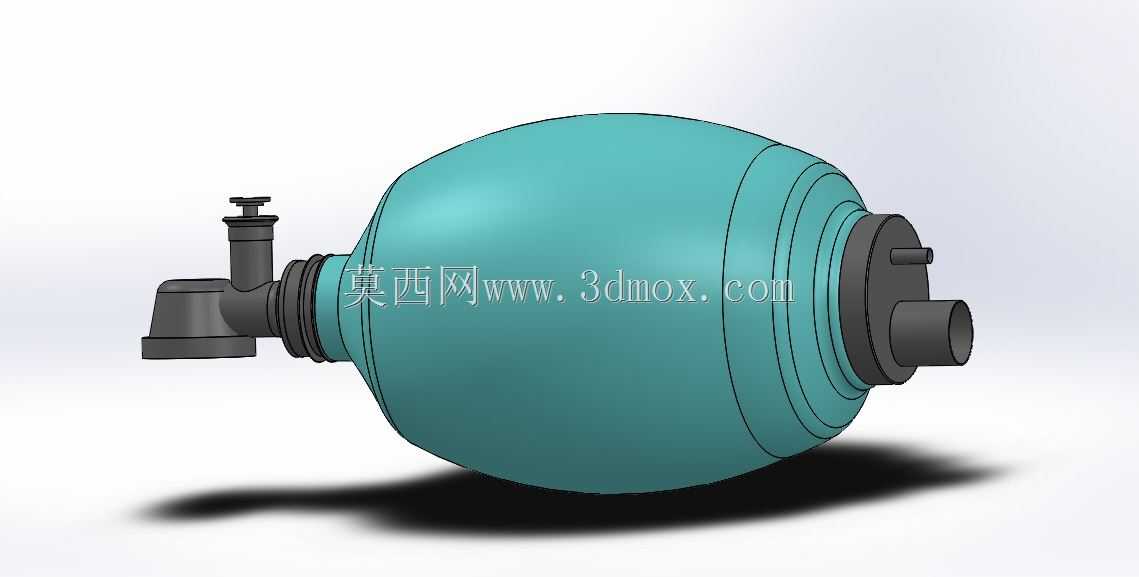

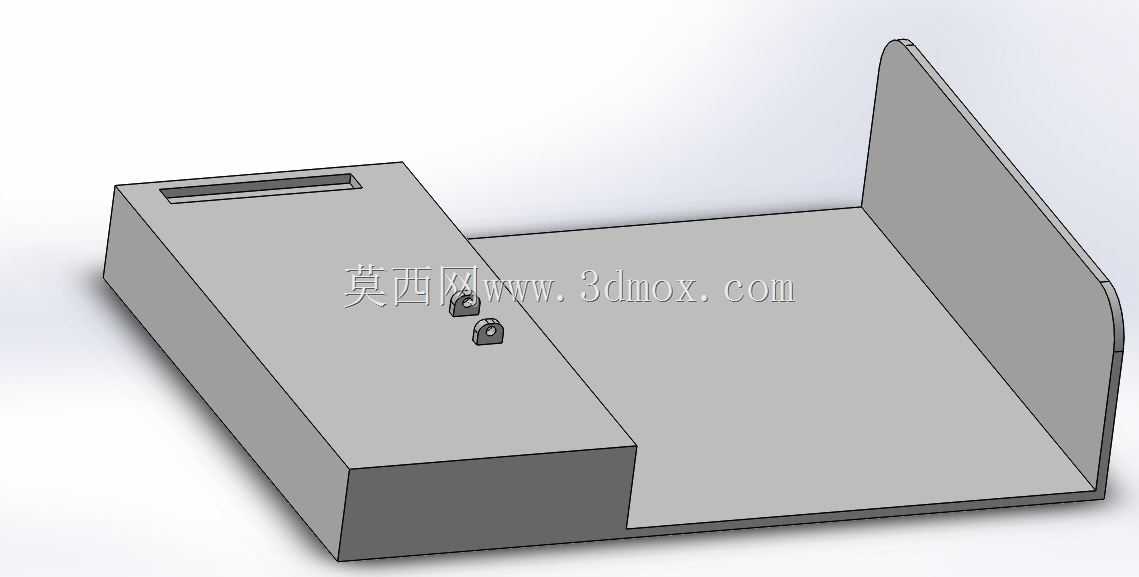

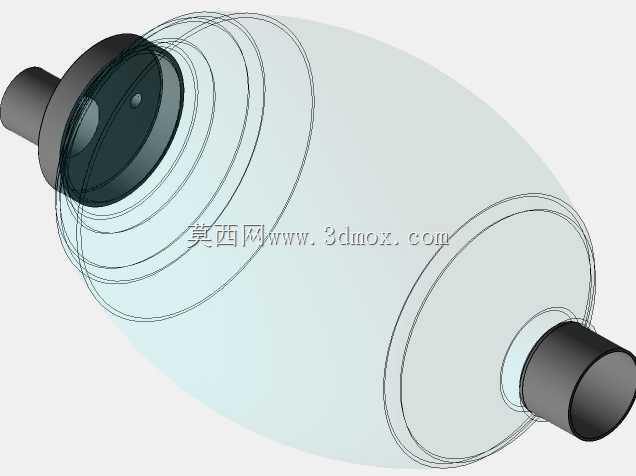

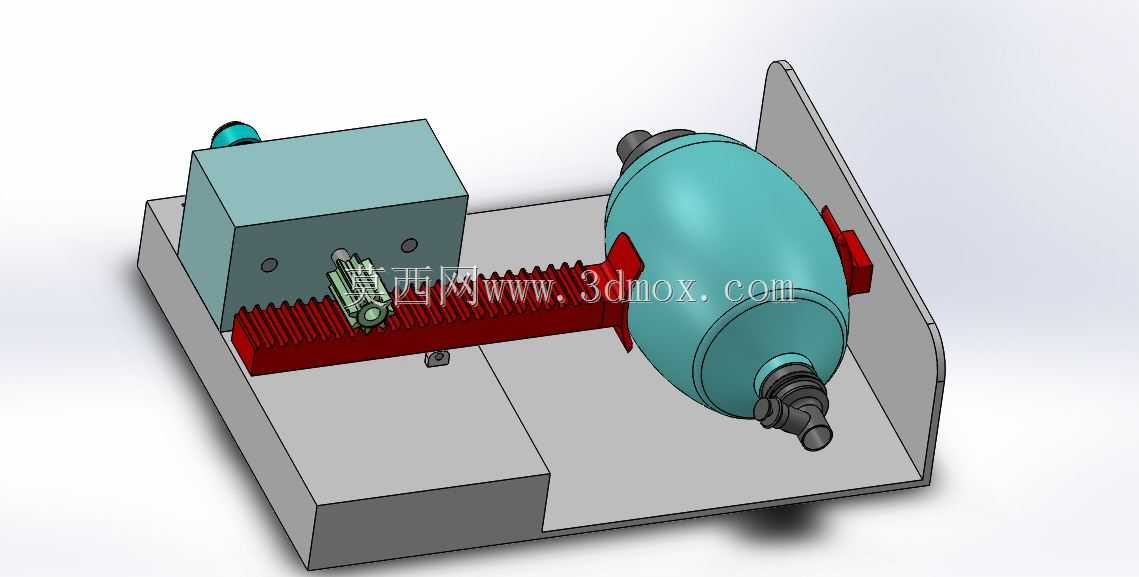

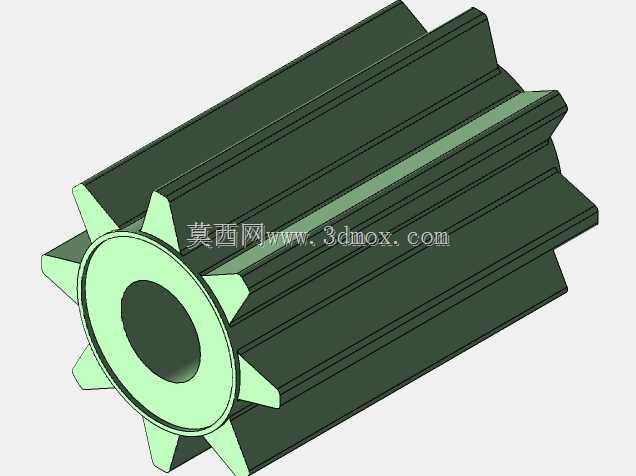

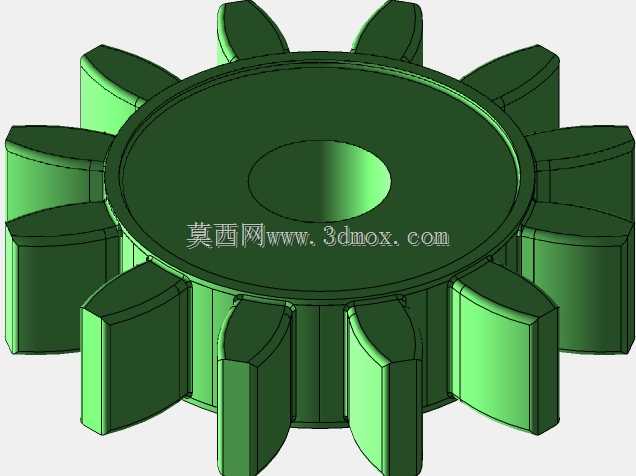

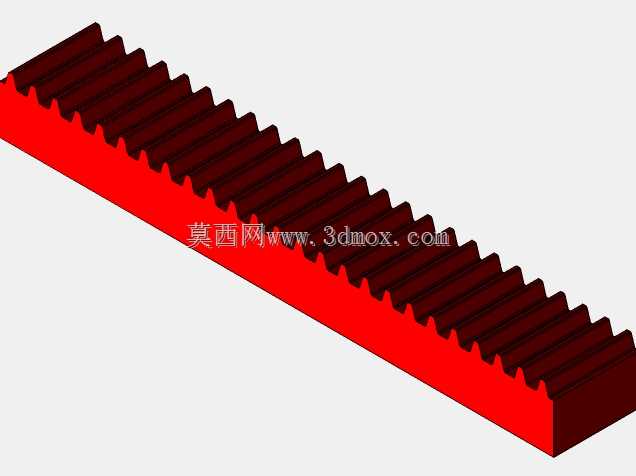

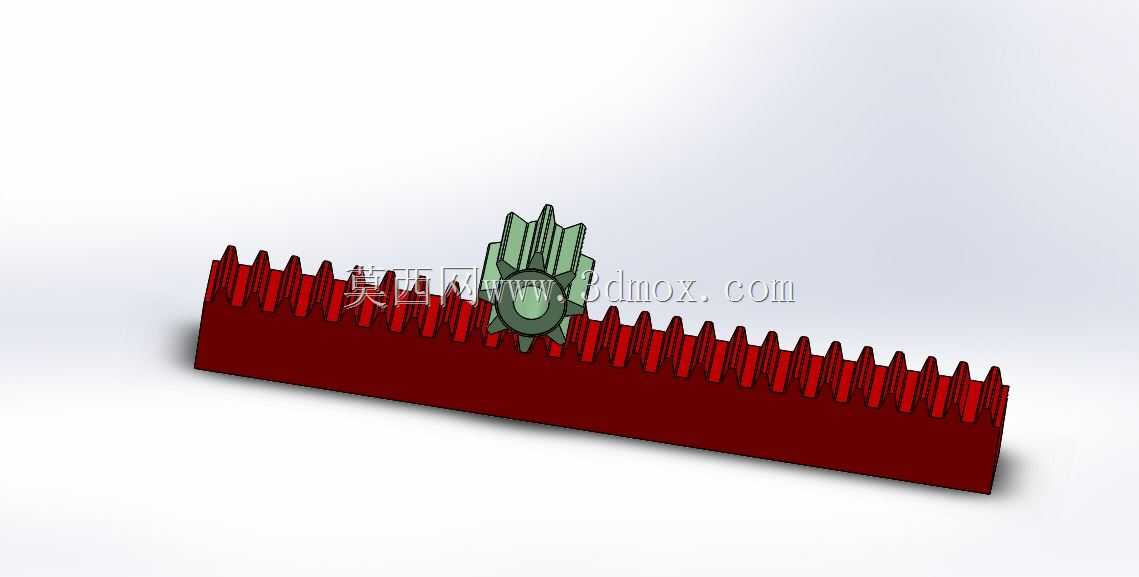

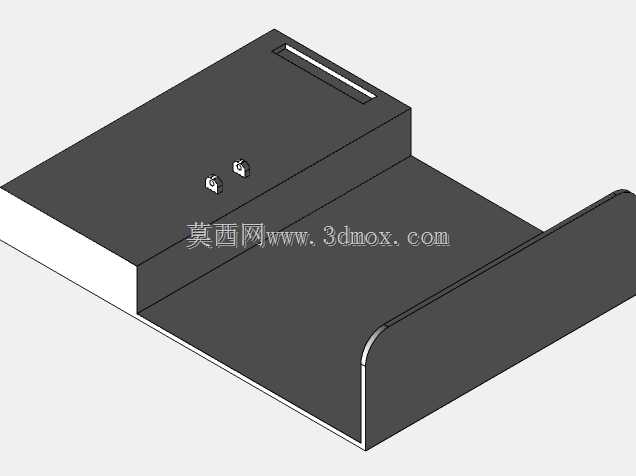

这套机械通气装置的核心应用场景集中在应急医疗救治领域，可在常规通气设备短缺的场景下，为患者提供稳定的节律性通气支持，替代人工手动挤压呼吸囊的操作，降低医护人员的持续操作负荷，避免人工操作频率、按压力度不稳定带来的通气效果波动。整套装置的核心功能是通过机械传动结构带动呼吸囊完成规律的压缩与回弹，模拟人工通气的按压节奏，输出稳定的通气量，适配常规人工呼吸囊的使用参数，可直接搭配现有通用规格的呼吸囊组件使用，无需额外定制配套耗材。从结构设计思路来看，整套装置采用模块化拆分设计，分为动力传动区与呼吸囊固定区两个独立功能区块，传动区集成动力输入、齿轮齿条传动组件，将动力件的旋转运动转换为齿条的直线往复运动，齿条端部设置适配呼吸囊轮廓的弧形推压件，保证按压过程中受力均匀贴合呼吸囊外壁，避免局部应力集中造成囊体磨损。固定区设置可调节的挡板与限位结构，可适配不同容积规格的呼吸囊安装，调整挡板位置即可匹配不同尺寸囊体的按压行程，无需更换核心传动部件。装置的底座采用平板式安装结构，整体安装边界控制在小型桌面设备范畴，可直接放置在平整台面使用，也可通过底座预留的安装孔固定在支架、急救推车台面上，适配不同场景的安装需求。传动结构中齿轮与保持部件采用适合快速加工的工艺制作，通风箱与齿轮箱护罩采用亚克力板材加工，兼顾结构强度与可视性，可直观观察内部齿轮齿条的运行状态，便于日常运行中的故障排查与维护。设计过程中重点控制了齿条的往复行程范围，保证每次按压的压缩量匹配临床通气要求的潮气量区间，同时设置行程限位结构，避免过度按压造成囊体破损或者通气量过大造成患者损伤，传动路径中做了传动间隙优化，减少往复运动过程中的回程误差，保证按压节律的稳定性。整套结构没有复杂的冗余部件，核心传动路径短，故障点少，可在资源有限的场景下快速完成组装与调试，对加工精度的要求适配常规加工条件，不需要高精度加工设备即可完成核心部件的制作，适合应急场景下的快速部署使用。
