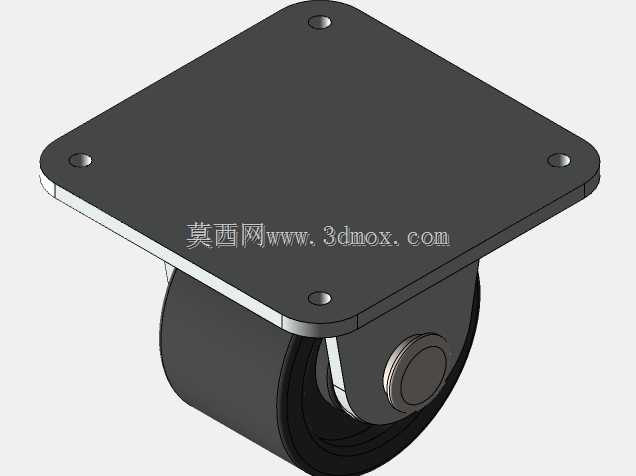

方形固定板式重载定向脚轮结构

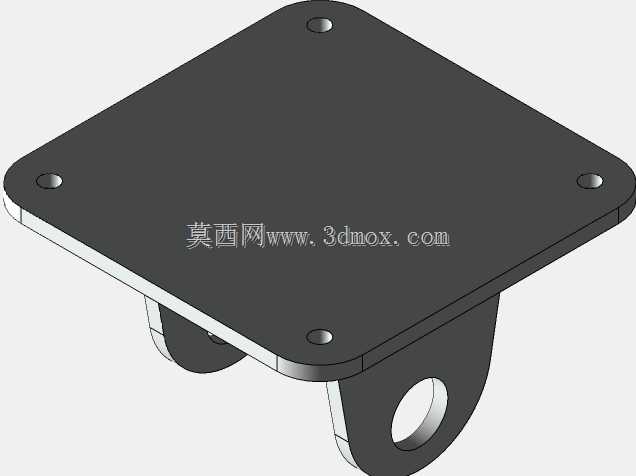

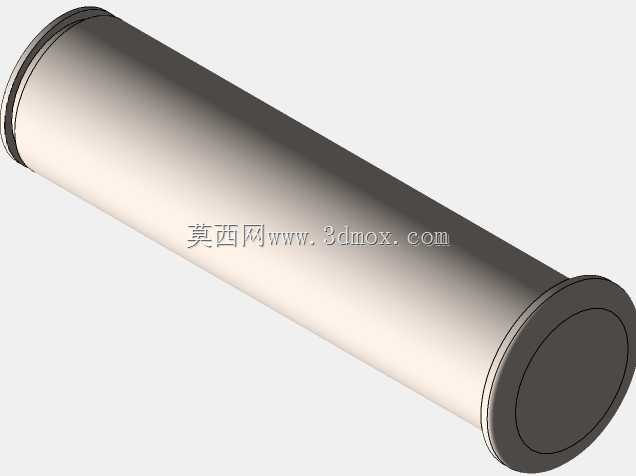

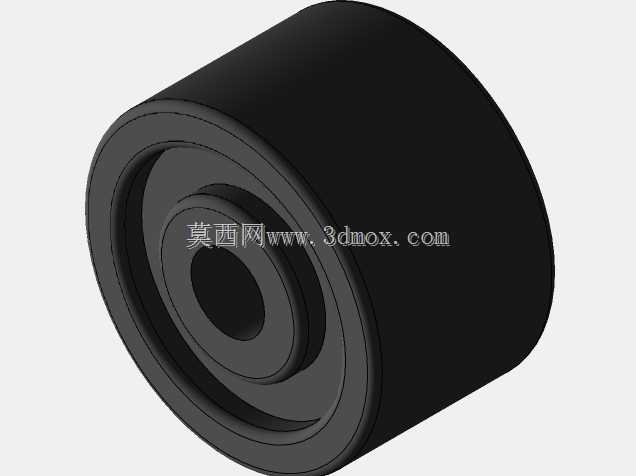

这款定向行走轮组件，主要适配各类车间周转小车、自动化设备机架、重型工装台架的底部固定安装场景，区别于万向转向脚轮，该款定向结构仅允许设备沿直线方向行进，能够在长距离推移过程中保持稳定的行进轨迹，避免设备走偏、蛇形晃动的问题，尤其适合需要沿固定导轨、固定通道往返移动的工位载具使用。从结构设计来看，顶部采用方形安装法兰板，板体四角预留沉头安装孔，安装时螺栓头部可完全沉入孔内，不会突出板件表面干涉安装面贴合，法兰板边缘做了小圆角钝化处理，既可以避免安装过程中锐边划伤操作人员，也能减少板件应力集中，提升重载工况下的结构强度。轮架部分采用一体式折弯承托结构，直接与顶部法兰板刚性连接，轮轴位置做了加厚补强设计，滚轮采用单宽幅实心轮体，接触地面的轮面宽度较大，能够有效降低单位面积的接地压强，在环氧地坪、水泥地面、钢板地面上推行时都能保持平稳，不会压伤普通车间地坪，也不容易被地面的细小铁屑、杂物卡滞。设计过程中优先考虑了安装边界的适配性，方形法兰的安装孔距采用行业通用的孔位规格，能够直接替换市面上同安装尺寸的常规定向脚轮，不需要对原有设备的安装底板做二次打孔加工，轮体的回转半径做了严格控制，安装后轮体不会超出顶部法兰板的外轮廓范围，避免设备靠边放置时轮体与墙面、侧边设备发生碰撞干涉。轮体与轮架之间的转动间隙经过合理匹配，既保证滚轮转动顺畅无卡滞，也不会出现过大的旷量，长期承受重载时轮架不会出现形变开焊的问题，日常使用过程中不需要频繁加注润滑脂维护，适配工厂车间、仓储物流等场景下的高频次推移使用需求。针对不同的承载需求，该结构的法兰板厚度、轮轴直径、轮体材质都可以做对应调整，当前展示的结构偏向中重载承载场景，能够满足多数工业场景下的载具移动需求，安装时只需要将法兰板与设备底部的安装面对齐，锁紧四颗固定螺栓即可完成装配，不需要额外调整轮体的朝向，定向结构的行进方向与法兰板的边侧保持平行，安装时对齐设备的行进方向即可。
