工业重载万向脚轮结构设计

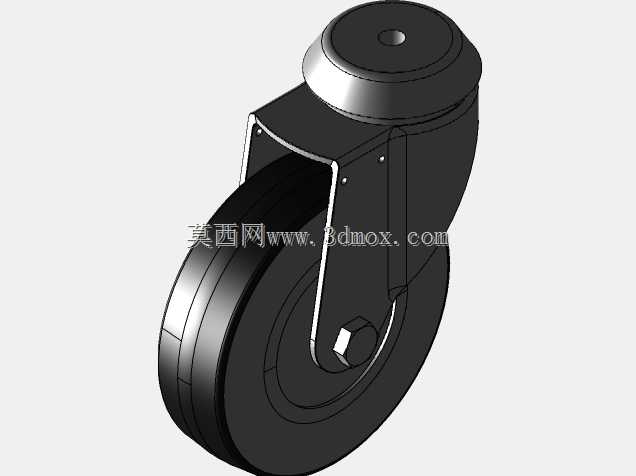

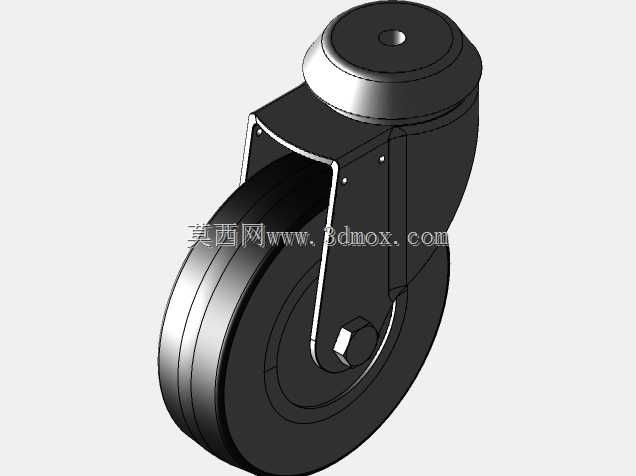

这款万向脚轮的结构设计，首先要考虑的是车间周转设备、仓储货架、移动工作台这类需要频繁移位的工业场景使用需求，日常作业中这类脚轮往往要承受设备自重加物料的总载荷，同时还要适应车间地面的焊缝、微小凸起、地坪缝隙等复杂路况，所以设计时优先保证转动灵活性与结构抗冲击性。从结构组成来看，整体分为顶部安装座、回转支架、轮体三个核心部分，顶部安装座采用平板式安装结构，安装面预留标准螺栓孔位，适配多数工业设备底部的安装基准，安装时不需要额外加工转接板，直接通过螺栓紧固即可完成装配，安装边界的孔位公差控制在合理范围，避免现场安装出现孔位错位的问题。回转支架采用双侧支撑结构，支架板材经过折弯成型后做加强处理，轮轴穿过两侧支架板与轮体内孔配合，双侧支撑的结构相比单侧支架能承受更大的侧向载荷，避免设备推移过程中支架受侧向力发生变形。轮体采用橡胶材质外圈搭配硬质内芯的结构，橡胶外圈可以在滚动时缓冲地面传来的震动，减少设备上精密部件受震动影响，同时橡胶材质与地面的摩擦力足够，推移时不会出现打滑问题，硬质内芯则保证轮体的整体刚性，长期承重不会出现轮体压扁变形的情况。顶部的回转结构内置回转支承，保证支架可以360度灵活转动，转向时没有卡顿感，即使在满载状态下，操作人员也可以轻松调整设备的移动方向，回转结构的密封设计可以阻挡车间内的灰尘、铁屑进入转动配合面，延长转动结构的使用寿命，减少日常维护的频次。设计过程中对轮体的转动间隙做了合理控制，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大出现轮体晃动的问题，轮轴位置采用防松螺母紧固，长期使用不会因为震动出现螺母松动脱落的情况。整体外形尺寸适配多数中型工业设备的安装高度要求，安装后设备底部距离地面的高度符合常规作业的安全距离，不会因为离地间隙过小导致推移时剐蹭地面凸起，也不会因为离地过高导致设备重心不稳。轮面的弧度设计经过优化，滚动时与地面的接触面积合理，既能保证承重能力，也能减少滚动阻力，推移设备时更加省力，支架的边角位置都做了圆角处理，避免安装和使用过程中划伤操作人员，整体结构没有多余的复杂部件，后期如果轮体磨损需要更换，只需要拆下轮轴就可以完成轮体替换，维护操作十分简便。
