零件架用平板安装式定向脚轮结构设计

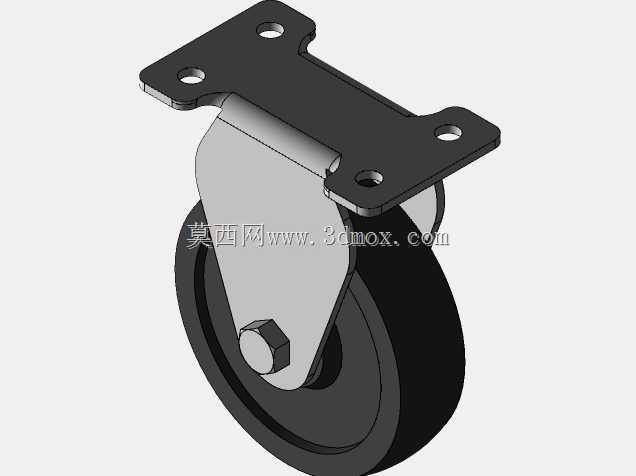

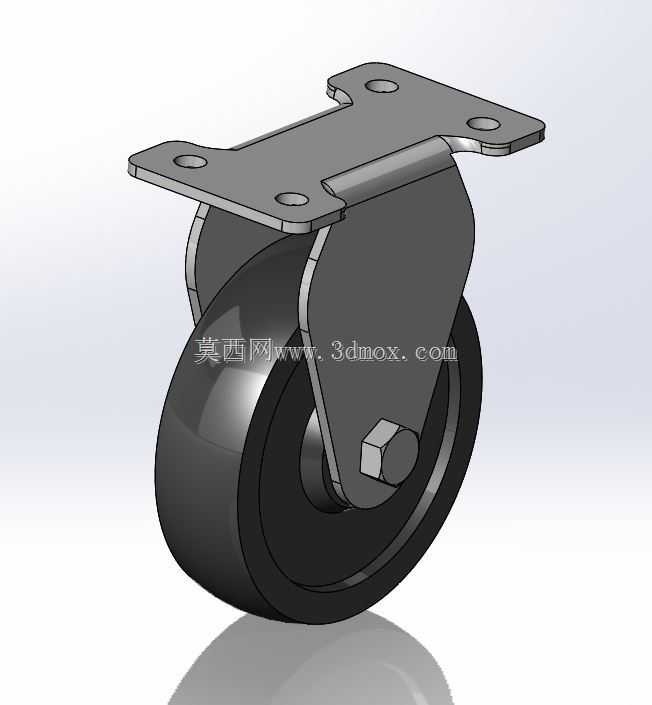

这款定向脚轮主要应用于车间零件存放架、工位周转料架、轻型设备移动底座等场景，作为支撑移动部件承担整台架体的承载与定向移动功能，区别于万向脚轮的转向特性，该款刚性结构脚轮仅能沿固定直行方向移动，可避免架体在停靠或推送过程中出现不必要的方向偏移，适配需要直线推送、定点停靠的工位器具使用需求。从结构设计来看，该脚轮采用顶部平板安装形式，安装板上预留四个对称分布的螺栓过孔，安装时可直接通过螺栓与架体底部的安装横梁或底板锁紧固定，相比螺杆式安装脚轮，平板安装的接触面积更大，受力分布更均匀，能承受更高的垂直载荷，不易出现安装部位变形或松脱问题。安装板与轮架采用一体折弯成型的钢结构支架，轮架两侧的支撑板对称夹持滚轮中心轴，中心轴端部采用六角防转结构卡入轮架的定位槽内，避免滚轮滚动过程中轴跟转出现松脱。滚轮采用硬质耐磨材质，轮面为微弧面设计，既可以降低与地面的接触压强，减少对环氧地坪、水泥地面的压痕损伤，也能在推送过程中减少滚动阻力，推送时更省力。滚轮内部集成了自润滑轴承结构，无需额外定期加注润滑脂即可长期保持顺畅滚动，降低车间日常维护工作量。设计过程中重点考量了安装边界的适配性，安装板的孔位间距参考了主流工业铝型材、方钢管架的通用安装尺寸，可直接适配40系列工业铝型材、40*40方钢焊接架的底部安装位，无需额外加工转接板即可完成装配。轮体的整体高度控制在常规工位架的离地间隙范围内，安装后架体底部离地高度符合车间人工推送的人机工程要求，不会出现架体过高导致重心不稳、或是过低剐蹭地面凸起的问题。支架的折弯处做了圆弧过渡处理，避免应力集中导致支架在受冲击载荷时出现断裂，同时轮架外侧无尖锐凸起，可减少车间作业过程中剐蹭作业人员工装、磕碰周边物料的风险。该款脚轮没有设置转向结构，整体刚性更强，在承受偏载、冲击载荷时的结构稳定性优于同规格万向脚轮，适合在固定路线推送、长期定点停靠的料架上使用，搭配同规格万向脚轮使用时，可实现架体的灵活转向与直行稳定的平衡，是车间工位器具、轻型移动设备常用的支撑移动部件。
