山地车车顶挂载转接固定支架结构

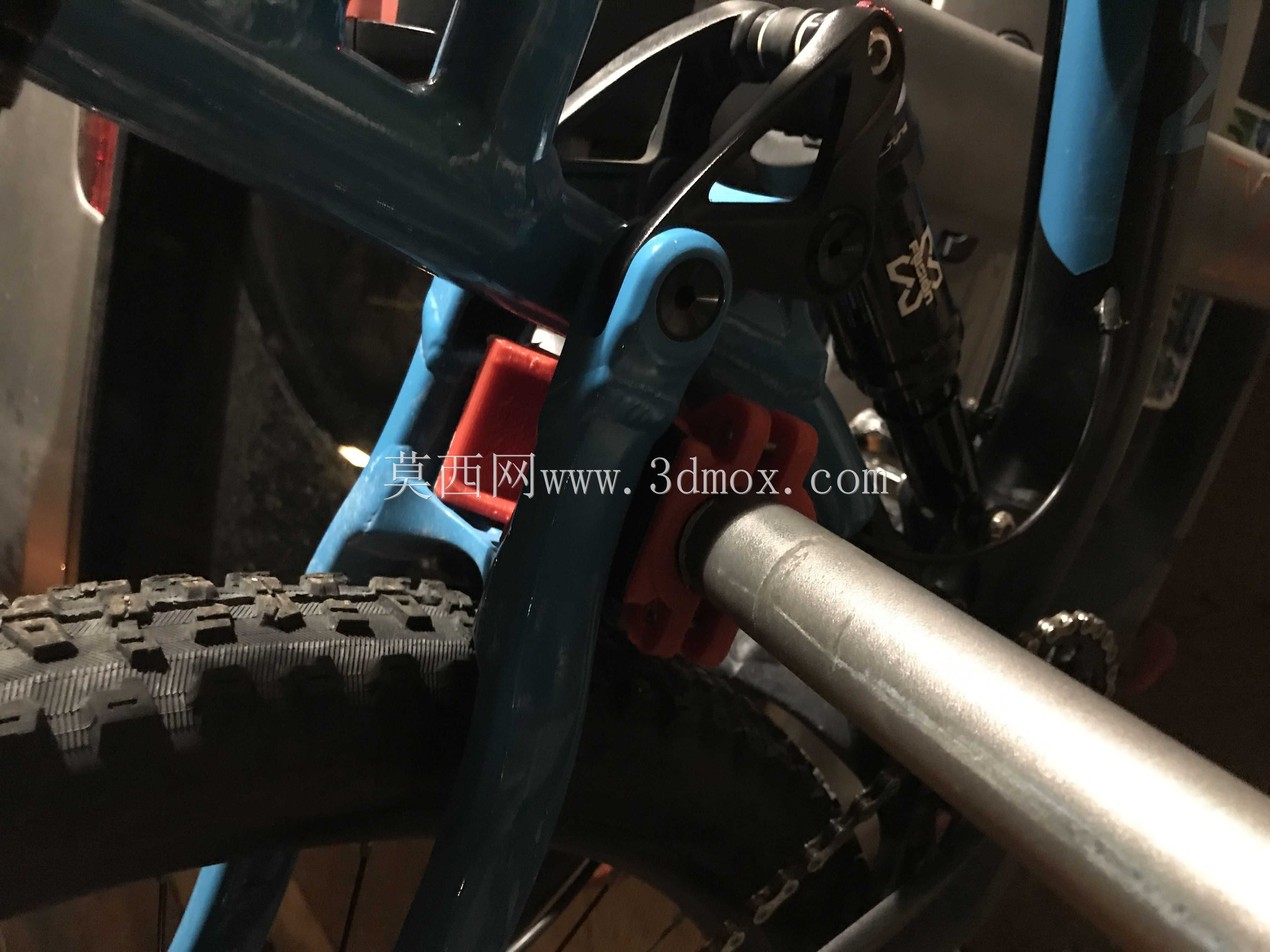

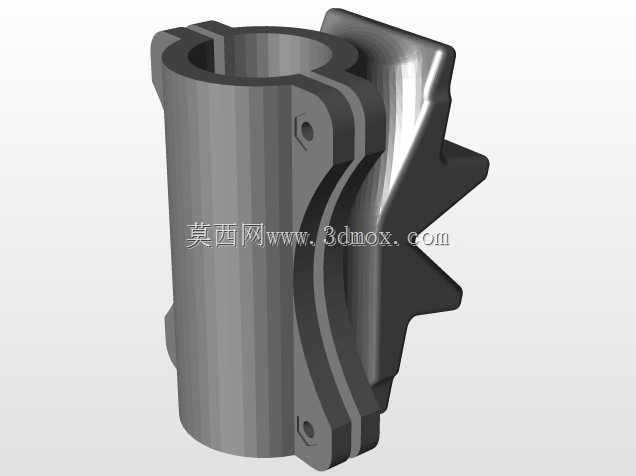

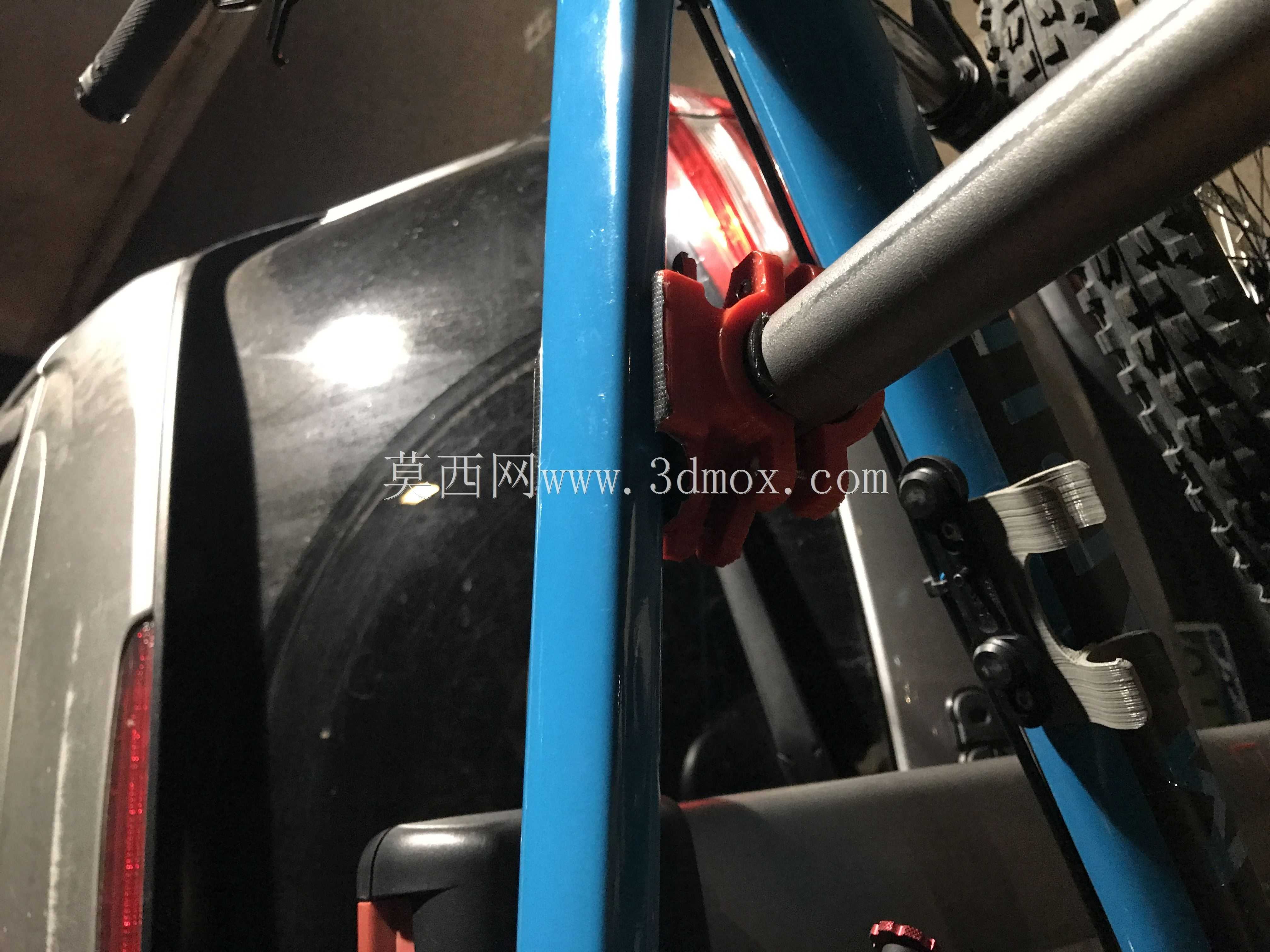

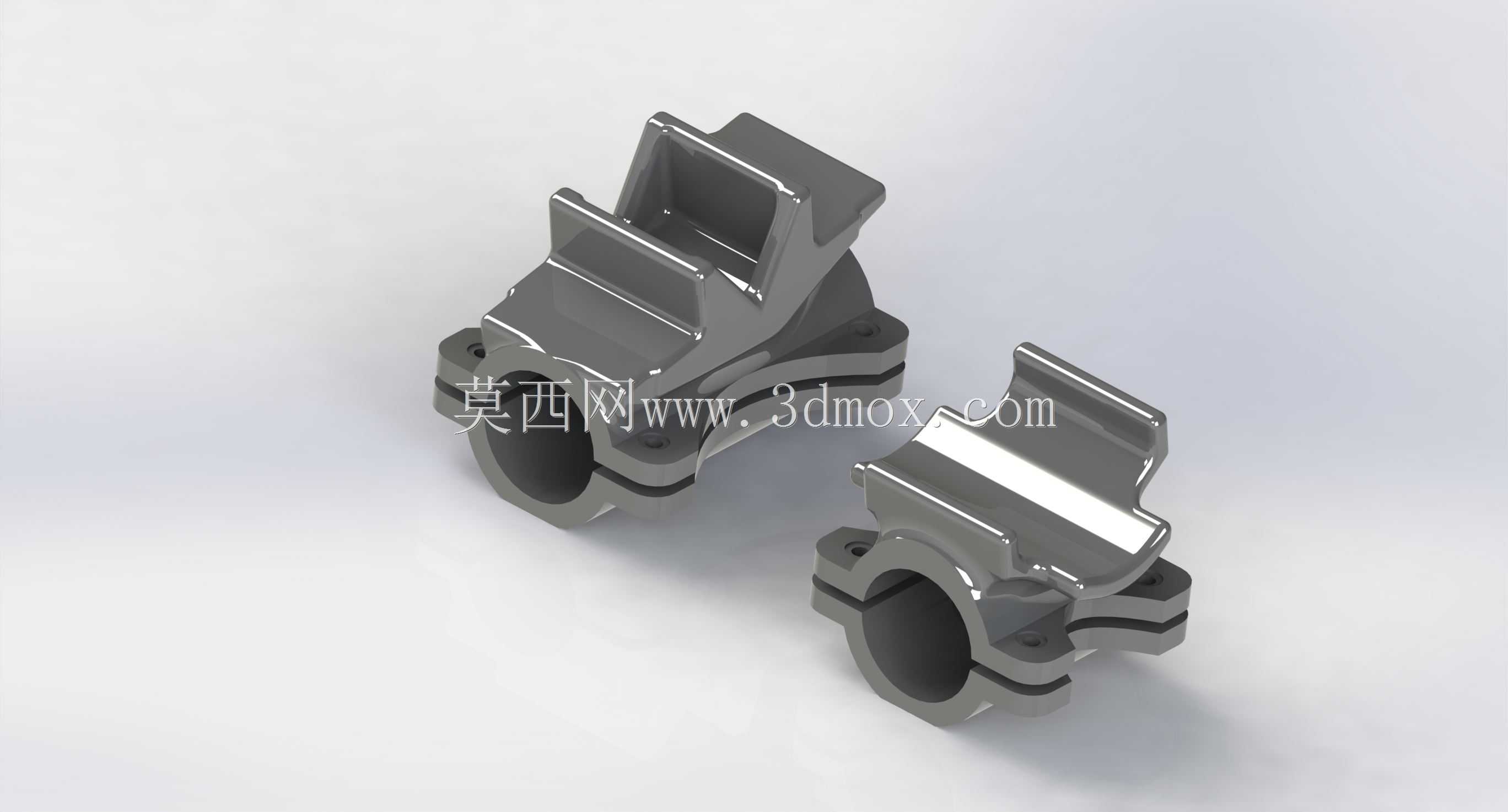

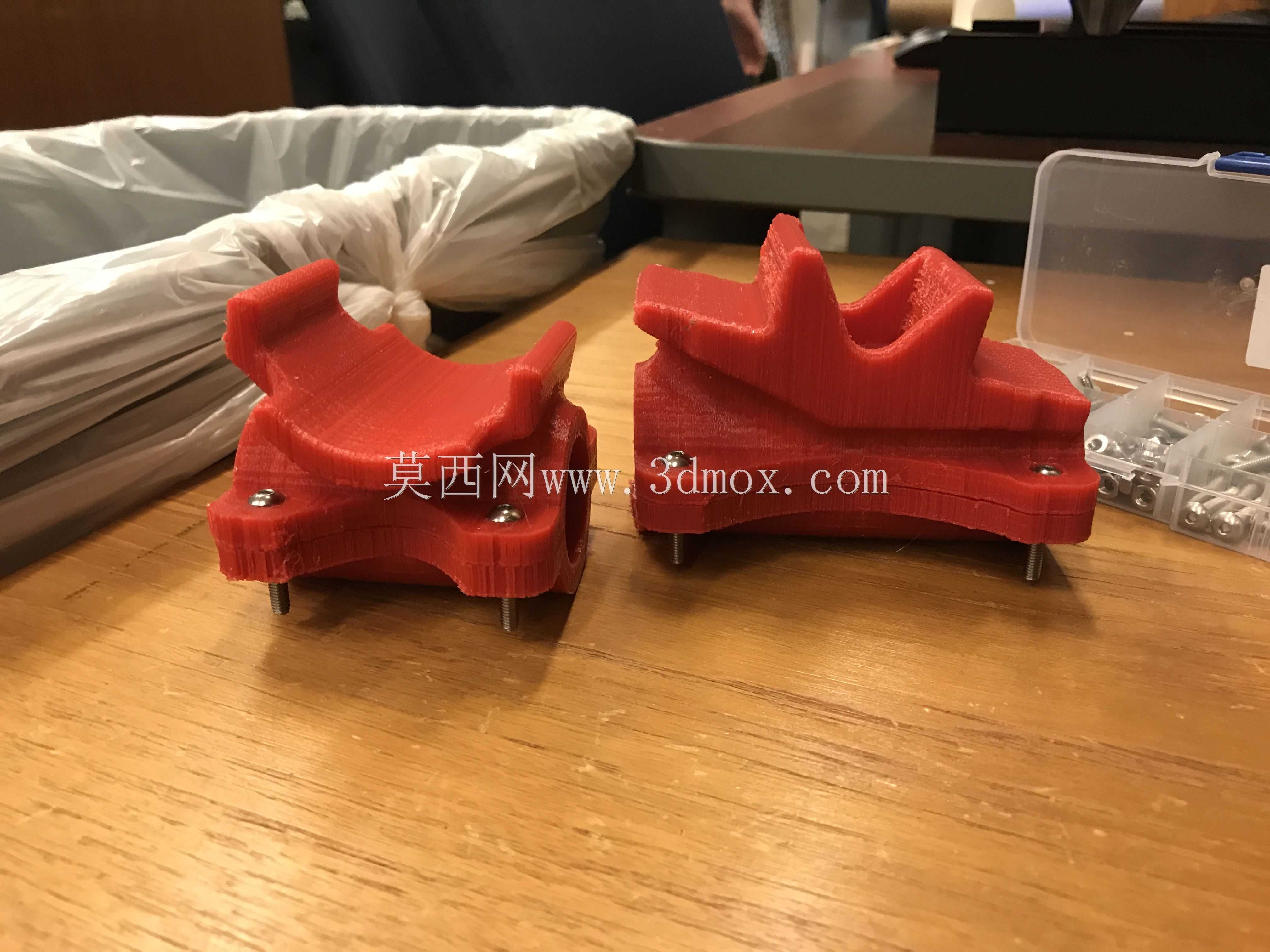

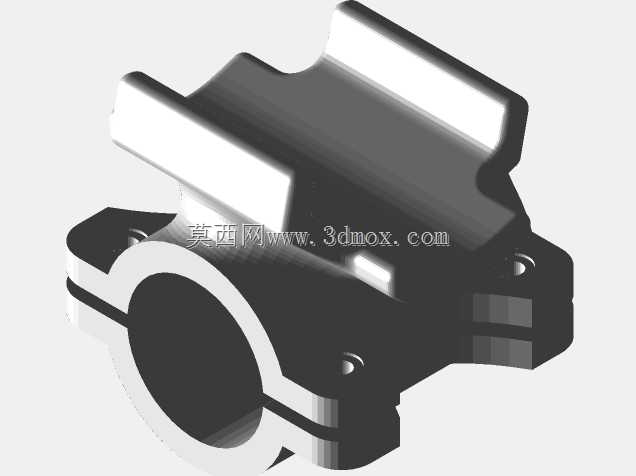

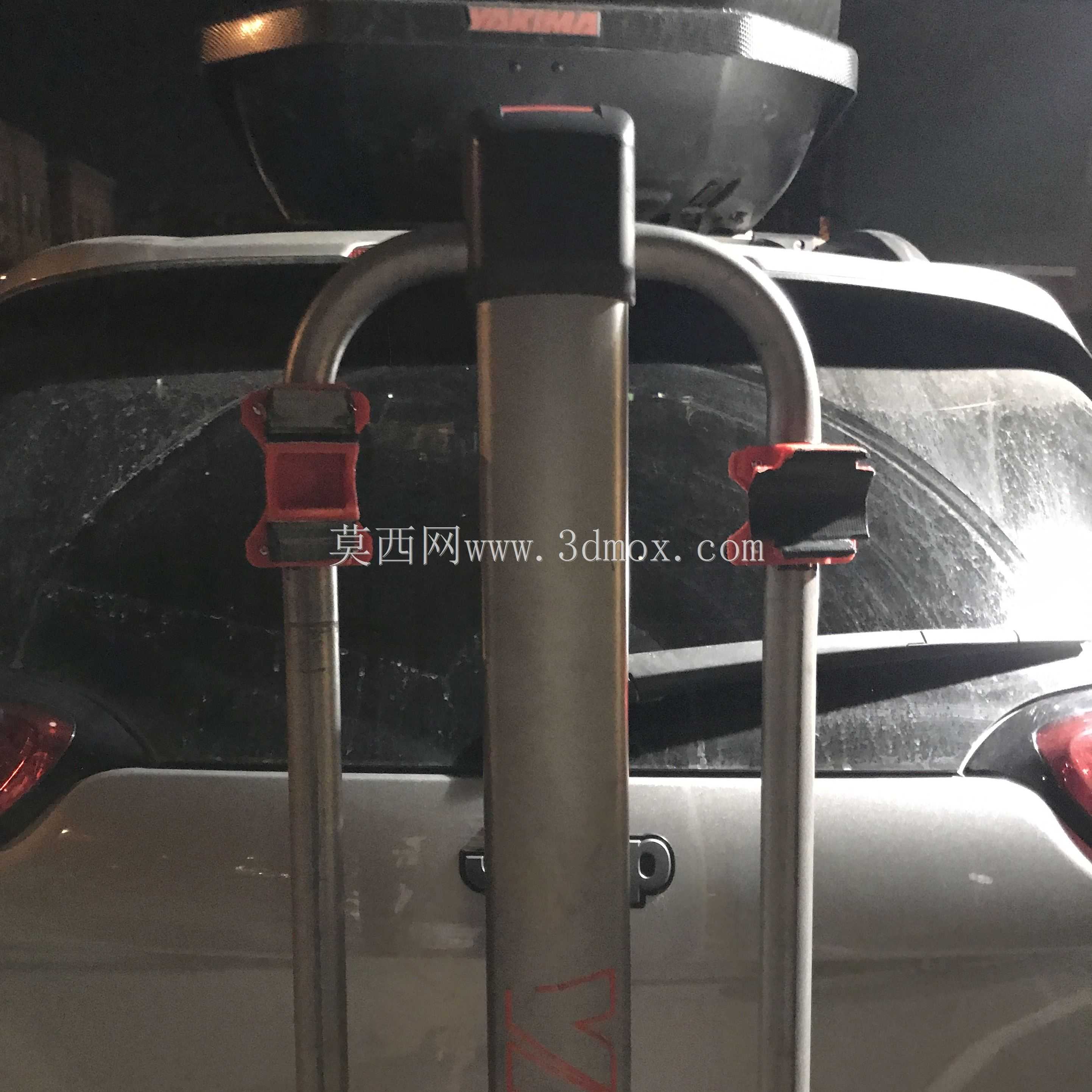

这款转接固定支架主要服务于户外骑行的车载运输场景，解决特定型号山地车与通用型车顶挂接架的适配问题，填补了不同品牌骑行载具之间的安装间隙，避免用户因车架规格不匹配额外购置整套车载挂载系统。从结构设计来看，主体采用对开式管夹结构作为核心安装基准，下半部分的环形夹腔适配市面常见的1.25英寸直径挂载横杆，夹腔内侧预留了防滑垫层的安装槽位，实际安装时可在横杆与夹腔接触面缠绕防滑胶带，增大接触摩擦力，避免车辆行驶过程中支架受震动出现滑移、偏转。上半部分的承托结构做了与山地车下管轮廓匹配的弧形托槽，托槽边缘做了圆角过渡处理，防止夹紧过程中刮伤自行车车架的漆面，托槽两侧预留了M4螺钉的过孔与沉台，安装时通过四颗M4螺钉将上下半夹锁紧，既可以把支架整体牢牢固定在车顶横杆上，也能通过调整螺钉的锁紧行程，适配一定范围内不同管径的横杆与不同粗细的自行车车架，提升了零件的通用适配性。设计过程中优先考虑了安装的便捷性，整个支架不需要额外的定制安装工具，使用常规内六角扳手即可完成全部装调操作，夹体的分型面设置在环形夹腔的水平中心位置，拆装时不需要完全拧下螺钉，只需松开锁紧螺母即可将支架卡入横杆，降低了高空作业（车顶安装）的操作难度。从安装边界来看，支架夹腔闭合后的最小夹持直径为30mm，最大可适配35mm直径的圆管，上部托槽的承载面宽度为42mm，单侧支架的额定静载荷可达25kg，成对使用时可满足常规硬尾山地车、公路车的承载需求，支架整体采用对称式结构布局，左右件可通用互换，减少了备件的种类，降低生产与维护成本。结构的受力路径经过优化，车辆行驶过程中产生的纵向惯性力、横向颠簸冲击力都能通过夹体的加强筋直接传递到横杆接触面，避免应力集中在螺钉连接处，提升长期使用的结构可靠性，托槽表面做了微纹理处理，进一步增大与自行车车架的接触摩擦力，即使在紧急制动、高速过弯的工况下，也能保证自行车固定位置不发生偏移。
