摆动式自行车车架快拆连接附件结构

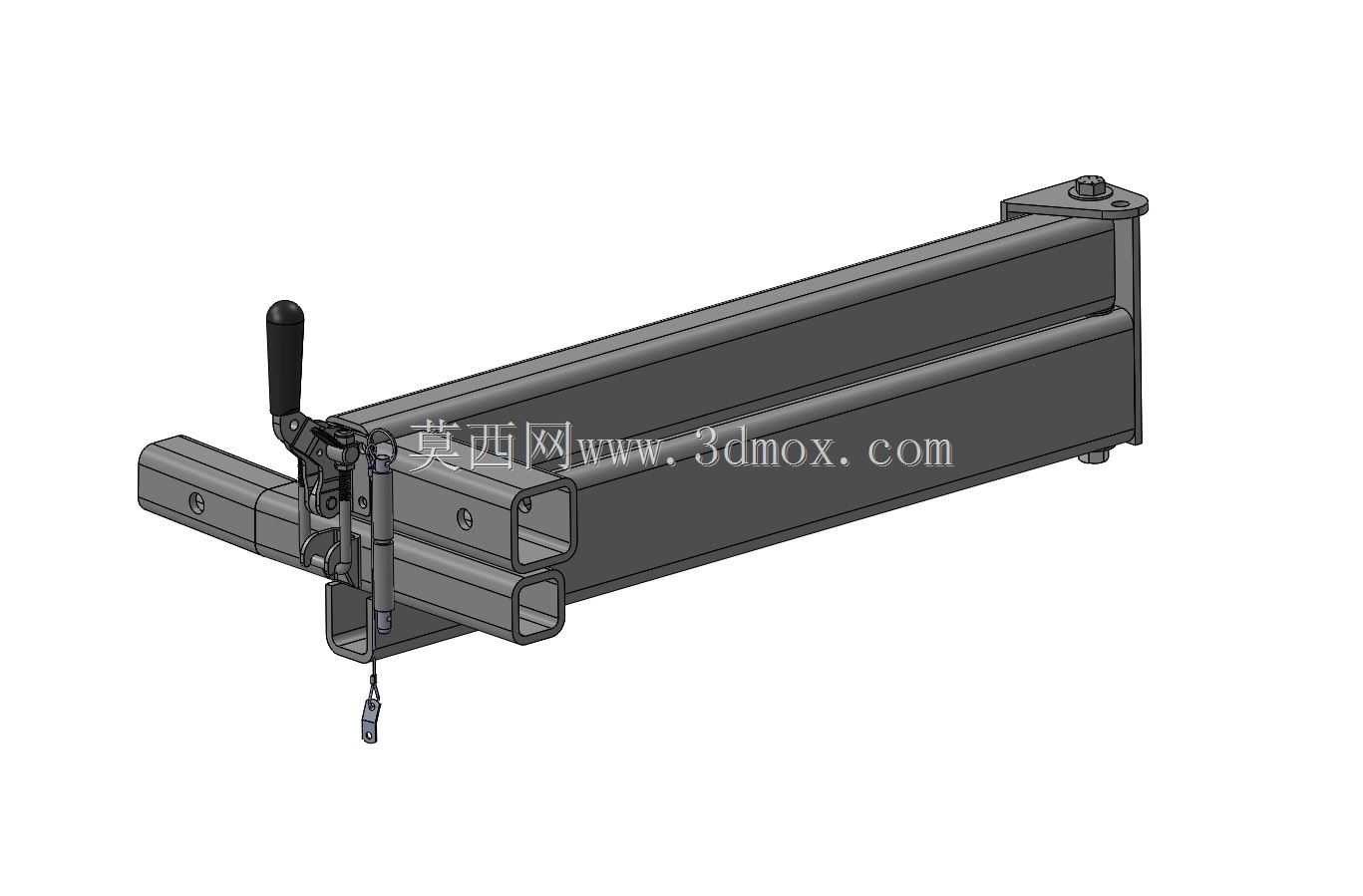

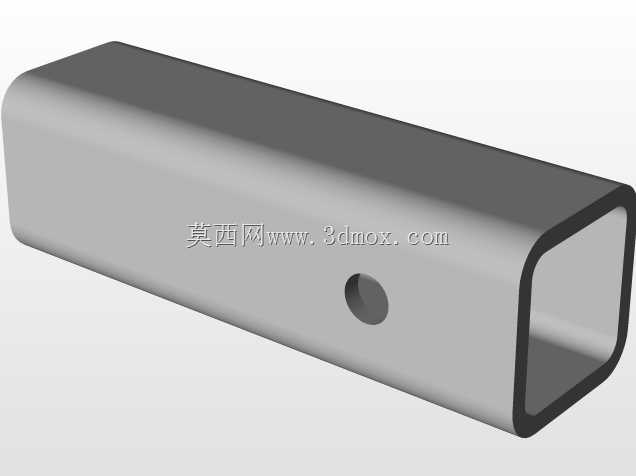

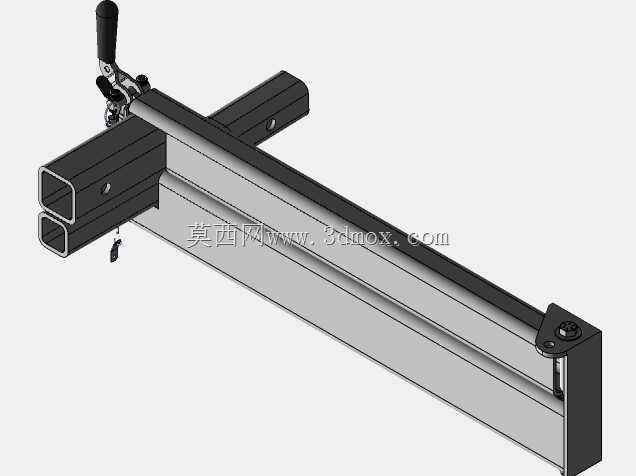

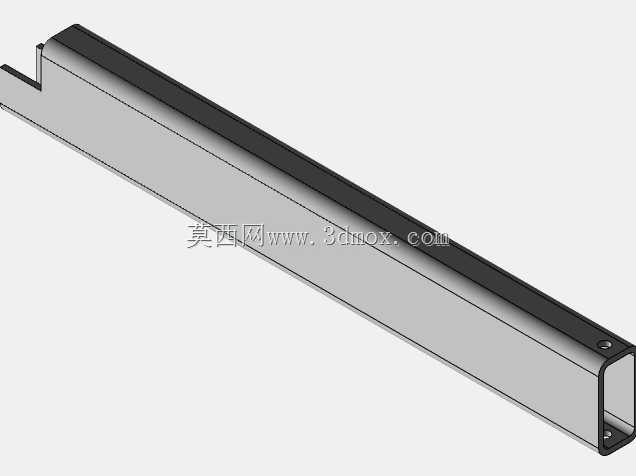

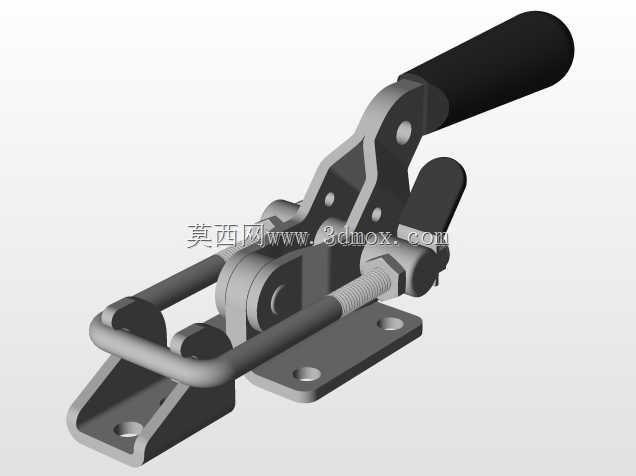

该结构件主要应用于折叠类、快拆改装类自行车的车架连接部位，日常使用中承担车架分段部位的锁紧、定位与载荷传递作用，适配需要快速拆装、折叠收纳的自行车使用场景，不管是日常通勤折叠车的收纳需求，还是长途骑行中车辆拆解打包携带的需求，都能通过该附件的结构特性实现快速操作。从实际功能来看，该附件集成了快拆扳把、锁止插销、定位卡槽三个核心功能模块，扳把采用偏心锁紧原理，操作时只需向下扳动即可实现锁紧，向上扳起即可解锁，无需额外工具，单手握持就能完成操作，解锁后插销在弹簧作用下自动弹出，解除车架两段的限位，即可实现车架对应部位的摆动调整或者拆分。设计过程中优先考虑了骑行状态下的载荷可靠性，主体承载部位采用矩形空心型材结构，在保证整体抗弯、抗扭强度的前提下尽可能降低自重，型材对接部位设置了嵌套式定位止口，锁紧状态下两段型材通过止口实现径向与轴向的双重定位，避免骑行过程中出现连接部位旷量、异响的问题。快拆机构的转轴部位做了耐磨衬套预留设计，长期使用磨损后可单独更换衬套，无需整体更换整个附件，降低后期维护成本。安装边界方面，该附件的主体型材截面与常规自行车后货架、车架主梁的矩形管尺寸匹配，对接端的安装孔位按照通用自行车架的安装间距设计，可直接替换同类型原有连接结构，不需要对原车车架做额外打孔、焊接改装；扳把的操作行程做了限位设计，扳动到锁紧位置时不会与车架管材、线管发生干涉，操作空间预留充足，即使戴骑行手套也能顺利完成锁紧解锁操作。锁止插销的端部做了导向锥面设计，对接车架两段时不需要完全精准对位，插销可顺着锥面滑入锁孔，降低对位难度，插销尾部设置了保险挂孔，可额外加装保险钢绳或者锁具，避免骑行过程中因为震动导致扳把意外松脱引发安全问题。整体结构没有冗余的外露部件，所有运动部位都做了藏纳式设计，避免骑行过程中裤脚、背包带卷入运动结构，表面的棱角部位都做了倒钝处理，不会出现尖锐边角划伤使用者的情况。
