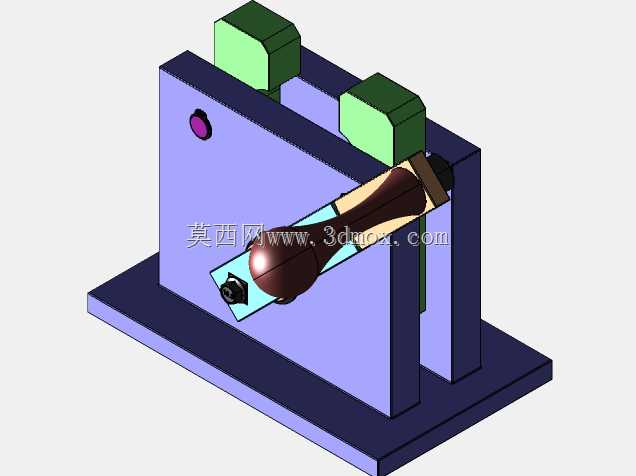

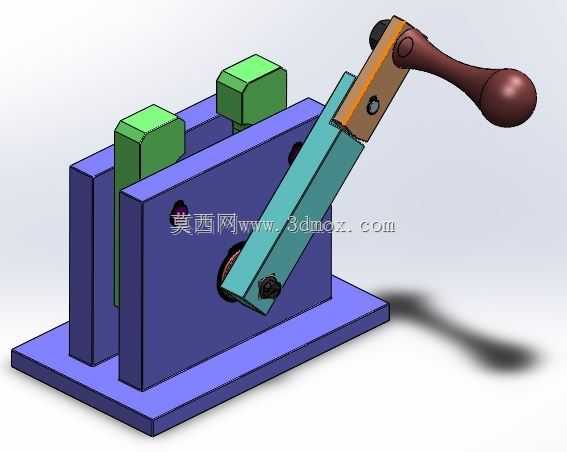

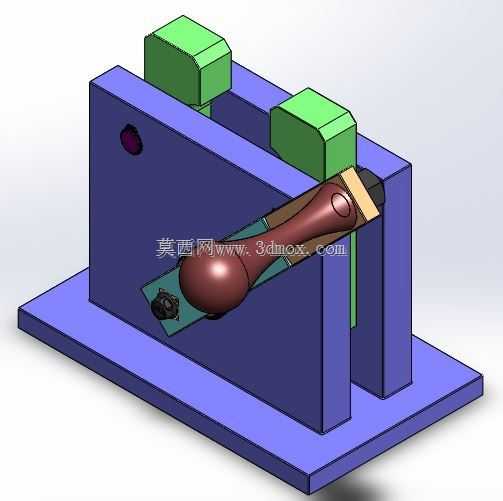

带浮动凸轮结构的外部均衡阀瓣夹具

在阀瓣类零件的机加工、装配检测工序中，这类带浮动凸轮结构的夹具主要承担工件定位与夹紧的功能，适配外部均衡阀瓣的铣削端面、钻定位孔、密封面磨削等多道工序的装夹需求，解决传统刚性夹具装夹阀瓣时易出现的受力不均、定位偏差、薄壁部位夹伤变形的问题。从结构设计逻辑来看，该夹具采用立式双立柱支撑的底座结构，底座作为整个装夹单元的安装基准，底面设置统一的安装定位槽，可直接适配机床工作台的T型槽安装标准，安装时无需额外制作过渡转接板，整体安装边界控制在小型加工中心的工作台行程范围内，可适配大部分400mm行程级别的立式加工中心、台式钻床的装夹空间。夹具的核心夹紧单元采用浮动凸轮结构，区别于传统固定凸轮的夹紧方式，该结构允许凸轮根据阀瓣的实际外形轮廓自动调整贴合角度，配合螺旋齿条与小齿轮的传动组合，将齿轮轴的轴向间隙转化为凸轮的浮动补偿量，夹紧过程中凸轮面始终与阀瓣的弧形外壁完全贴合，避免局部应力集中导致的阀瓣薄壁部位变形，同时保证夹紧力沿阀瓣圆周方向均匀分布，抵消加工过程中刀具切削带来的径向振动。两个对称布置的绿色定位块承担工件的轴向定位功能，定位块的接触面做了淬硬处理，长期使用不会出现磨损凹陷，定位精度可长期保持在0.02mm以内，定位块与立柱之间设置调整垫片，可根据不同规格阀瓣的长度尺寸调整定位间距，适配一定尺寸范围内的外部均衡阀瓣装夹，无需更换整套夹具。夹具左侧的紫色立板上设置定位销孔，装夹时阀瓣的一端轴颈插入销孔完成径向定位，配合端面定位块实现六点完全定位，夹紧操作时只需转动小齿轮轴即可带动凸轮完成夹紧动作，操作行程短，单件装夹时间可控制在10秒以内，适合中小批量阀瓣零件的加工生产场景。整个夹具的结构没有复杂的液压、气动元件，纯机械结构的可靠性更高，日常维护只需定期给齿轮齿条啮合部位添加润滑脂即可，不存在气动元件漏气、液压元件漏油的故障隐患，在车间常规生产环境下可长期稳定运行。
