工业现场三层立式高压软管收纳支架

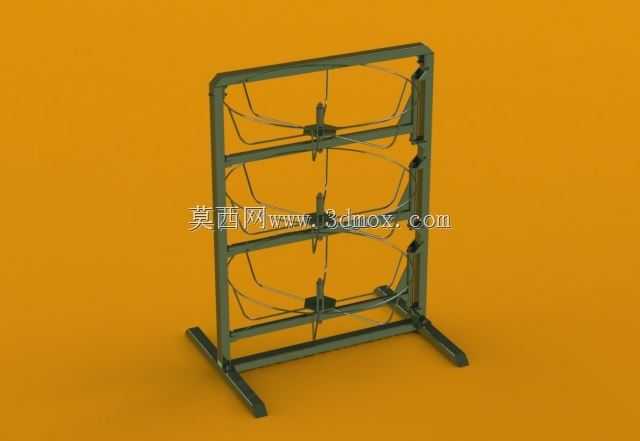

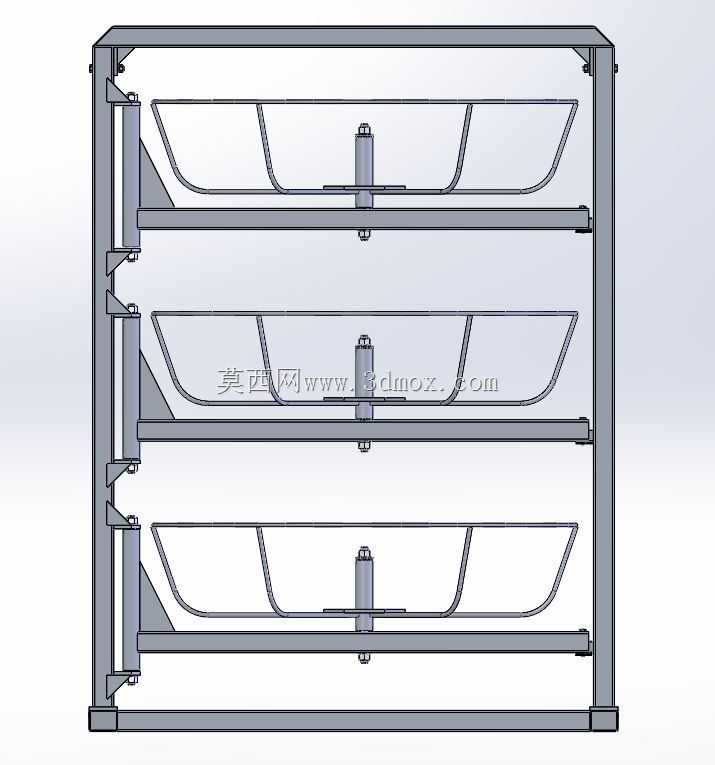

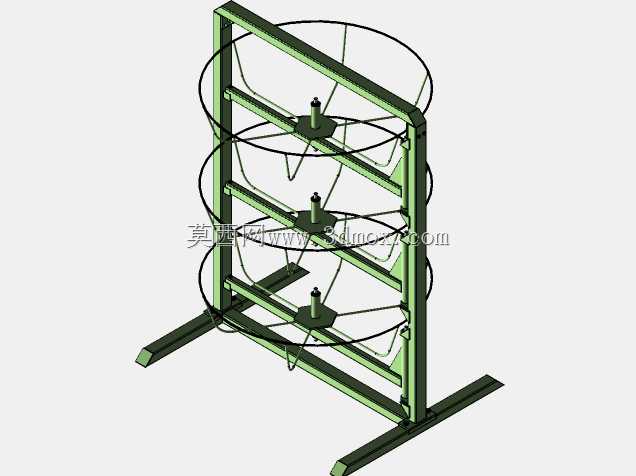

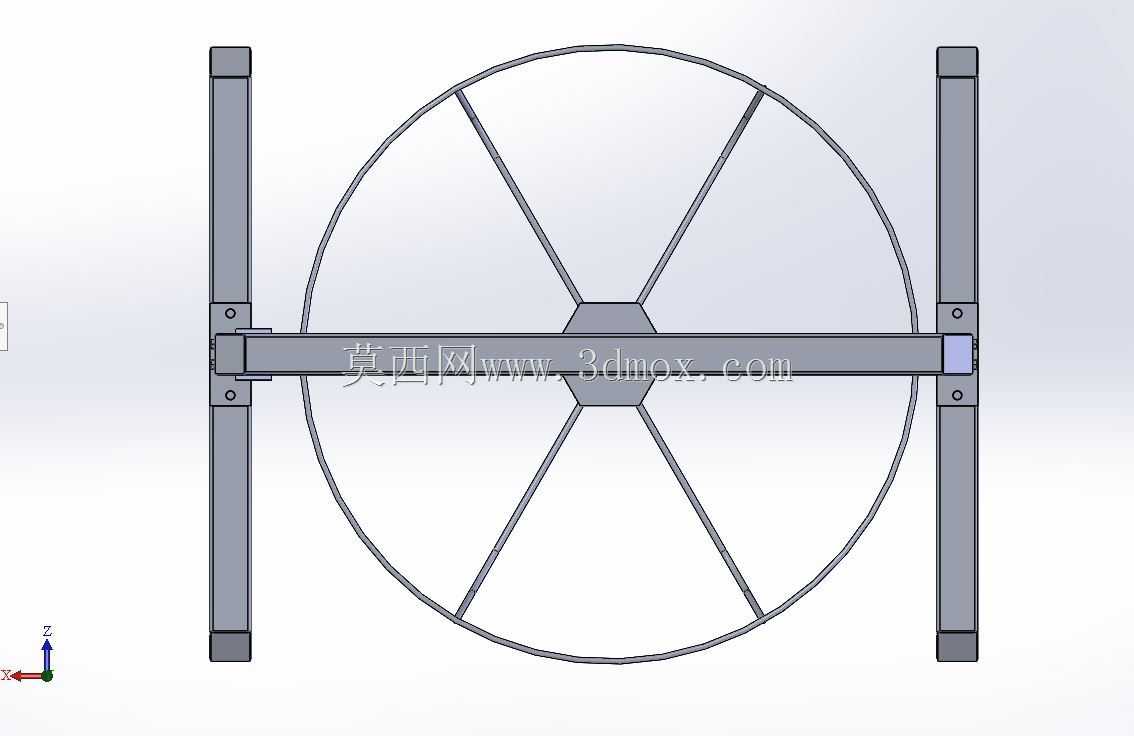

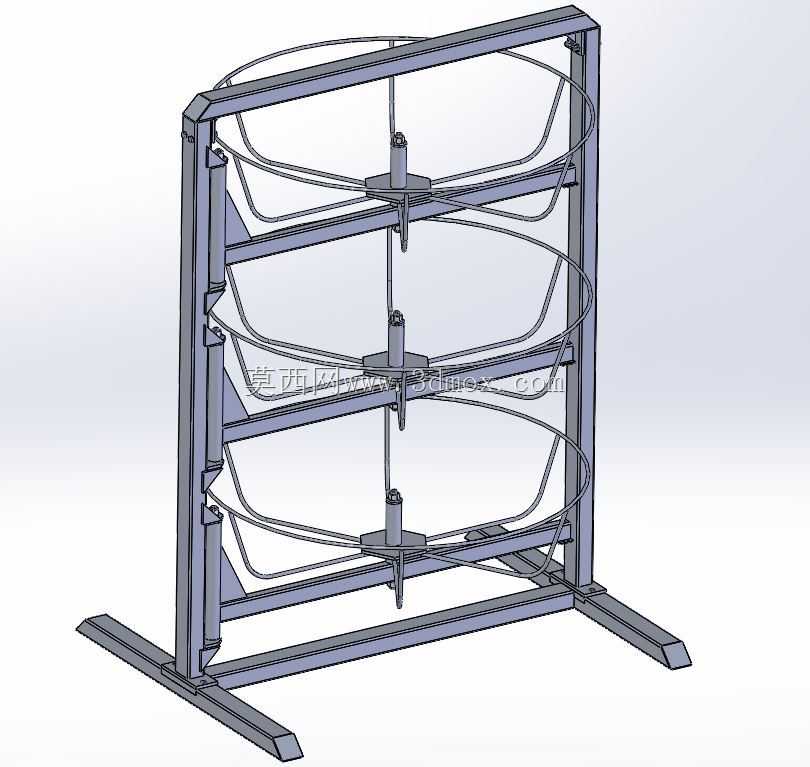

在液压运维、工程机械维保、工业流体输送作业现场，高压软管的存放一直是容易被忽略的细节——随意堆放在地面的软管容易被重物碾压、被尖锐物划伤外层钢丝编织层，带压残留的介质还会顺着弯折处渗漏，既缩短软管使用寿命，也会带来现场滑跌、介质污染的安全隐患，这款立式三层收纳支架正是针对这类现场痛点设计的专用存放工装。从结构设计来看，整体采用立式框架结构，底部设置两个外伸的支撑脚，通过扩大底部支撑跨度来提升整架的抗倾覆稳定性，即使挂满充有残留介质的重型高压软管，也不会出现侧翻风险，框架主体采用矩形型材焊接成型，每层设置弧形托臂与中部定位卡扣，弧形托臂的曲率匹配大口径高压软管的自然弯曲半径，避免软管存放时出现小于最小允许弯曲半径的死折，防止内层橡胶层因过度弯折出现开裂、钢丝层锈蚀断丝的问题，中部的定位卡扣可以将每层的软管分段固定，避免多层软管堆叠时相互挤压、缠绕，取用的时候可以单根抽出，不会扯动其他存放的软管。这款支架的外形尺寸为2000x1500x1200mm，安装时不需要额外打地脚螺栓固定，直接放置在平整的硬化地面即可使用，既可以布置在维修车间的工具存放区，作为定点的软管收纳工位，也可以放置在大型液压设备旁的运维通道边，用来临时收纳设备检修时拆下的连接软管，还能适配移动作业场景，配合叉车转运到不同的作业点位使用。设计时充分考虑了高压软管的自重特性，每层托臂的承重载荷按照单根6米长通径25mm高压软管的满载重量做冗余设计，三层结构可以同时存放多根不同通径、不同长度的高压软管，相比传统的单层挂架，在相同的占地面积下提升了三倍的收纳容量，有效节省车间的存放空间。框架的边角位置都做了圆弧倒角处理，没有尖锐的突出棱角，避免操作人员取放软管时被划伤，整体表面做了防锈涂装处理，可以适应车间内潮湿、有少量油污的作业环境，长期使用也不会出现表层锈蚀脱落的问题。在实际使用过程中，操作人员可以按照软管的通径、工作压力等级分层存放，不同规格的软管分开放置，取用的时候不需要反复翻找，能有效缩短设备运维时的管路准备时间，也能让现场的管路存放更加规整，符合工业现场的5S管理要求，避免软管随意堆放带来的现场管理混乱问题。
