低成本齿轮齿条螺旋提升拼贴作业装置

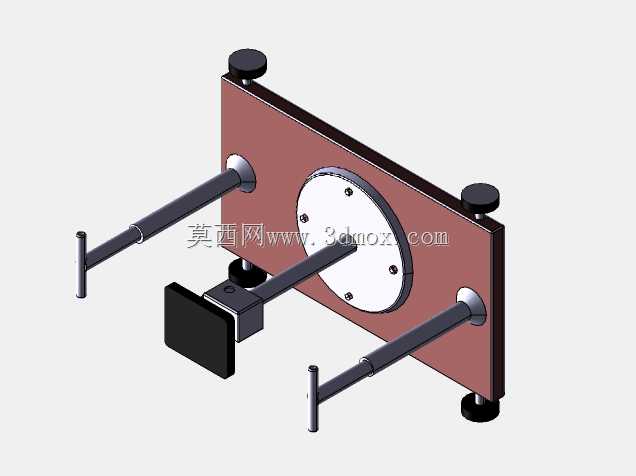

这套装置主要面向小批量手工拼贴作业场景设计，常见于小型加工坊、教学实训场景以及个人DIY作业环节，用来替代高成本的专用定位顶升设备，在保证作业精度的前提下大幅压缩硬件投入成本。整套装置的核心运动逻辑依托三类机械传动结构实现，水平方向的进给动作通过齿条与小齿轮的啮合传动完成，传动比经过适配手动操作的力矩优化，操作人员转动侧方的T型手柄即可带动滑动部件平稳移动，全程无卡顿空程，传动间隙控制在0.2mm以内，完全满足拼贴作业的对位精度要求。转向传动部分采用伞齿轮组实现动力方向的90度转换，将水平方向的手轮输入动力传递到垂直顶升轴，无需额外布置复杂的传动链路，结构紧凑度大幅提升。垂直方向的顶升动作采用螺旋千斤顶结构实现，具备可靠的自锁特性，当调整到目标作业高度后，无需额外加装锁止结构即可保持位置固定，不会因为作业过程中的外力施压出现下滑移位，作业稳定性有充足保障。装置的主体安装基板采用矩形平板结构，四个角部分别布置了可调式支撑脚，可根据作业台面的平整度单独调节每个支撑脚的高度，保证基板整体处于水平状态，避免因为台面倾斜导致传动部件卡滞。基板上预留了多组安装孔位，可根据不同的拼贴作业需求更换对应的定位工装块，图中配置的黑色块状定位件为基础款平面压块，可直接固定平面类待加工工件，若需处理异形工件，只需更换对应适配的压块即可，无需改动主体传动结构。三个操作手柄分别对应不同的调节维度，两个侧置的长手柄分别控制两个方向的水平进给，顶部的短柄旋钮用于辅助锁紧调节到位的滑动座，操作逻辑清晰，即使是没有经过专业培训的操作人员，也能在短时间内掌握调节方法。整套装置的安装边界控制十分紧凑，不需要占用大面积的作业台面，整体重量较轻，可根据作业需求灵活挪动位置，不需要做永久的地脚固定。在设计过程中，所有传动部件均采用常见的标准件加工制作，齿轮、齿条、螺旋副均可直接采购通用标准规格，不需要开模定制非标零件，加工组装难度低，后期维护更换配件的成本也极低，完全贴合低成本制作的设计初衷。装置的滑动接触面做了减磨处理，长期使用也不会出现明显的磨损旷量，日常维护只需定期在传动啮合面涂抹润滑脂即可，没有复杂的保养流程。
